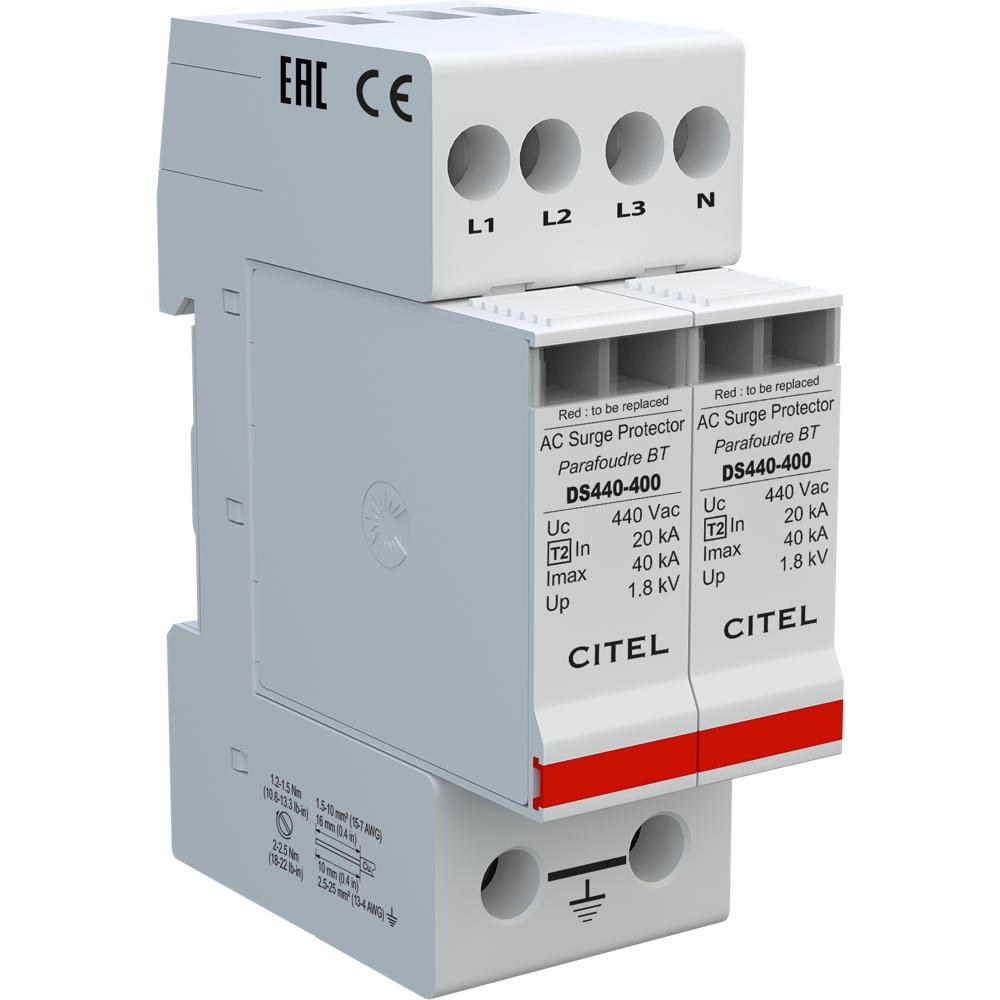

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS440-400 (артикул 311402) представляет собой компактный трехфазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в низковольтных распределительных сетях. Основная функция устройства — отводить опасные импульсные токи, вызванные прямыми и непрямыми ударами молнии или коммутационными процессами, ограничивая перенапряжение до безопасного уровня для подключенного оборудования.

УЗИП CITEL DS440-400 построен на мощных варисторах, обеспечивающих высокую скорость срабатывания и надежное ограничение напряжения. Устройство работает в общем режиме (конфигурация CT1), защищая цепи L/PE и N/PE. Благодаря схеме подключения 4+0 (4 защищенных полюса) и конфигурации нейтрали IT, данный УЗИП идеально подходит для сетей с изолированной нейтралью. Устройство оснащено сменными модулями, что упрощает обслуживание, и имеет опциональную возможность установки контакта дистанционной сигнализации. Подключение осуществляется через винтовые зажимы (1.5-10 мм² для L/N и 2.5-25 мм² для PE), а монтаж производится на стандартную DIN-рейку 35 мм.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях.
• Обеспечение безопасности систем управления, автоматики и телекоммуникационного оборудования, чувствительного к скачкам напряжения.
• Защита силовых цепей в системах с изолированной нейтралью (IT-сети), например, в медицинских учреждениях или на производственных объектах.
• Применение в составе комплексных систем молниезащиты и защиты от импульсных перенапряжений на объектах энергетики и инфраструктуры.
• Использование в качестве основной ступени защиты (Тип 2) в трехфазных сетях 230/400 В.

Ключевые особенности

• Компактный трехфазный УЗИП Тип 2 с номинальным током разряда 20 кА и максимальным — 40 кА.
• Сменные модули (артикул DSM440-400) для быстрого восстановления работоспособности без демонтажа всего устройства.
• Визуальная индикация состояния (4 механических индикатора) для оперативного контроля исправности каждого полюса.
• Опциональная дистанционная сигнализация (модель DS440S-400) с перекидным контактом для интеграции в системы автоматизации.
• Высокая термическая стойкость и защита от возгорания благодаря внутреннему терморазмыкателю и корпусу из термопластика UL94-V0.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II)
• Схема подключения: 4+0 (3L+N+PE)
• Конфигурация нейтрали: IT (сети с изолированной нейтралью)
• Максимальное рабочее напряжение (Uc): 440 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты (Up): 1.8 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Рабочая температура: от -40 до +85 °C
• Класс защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
