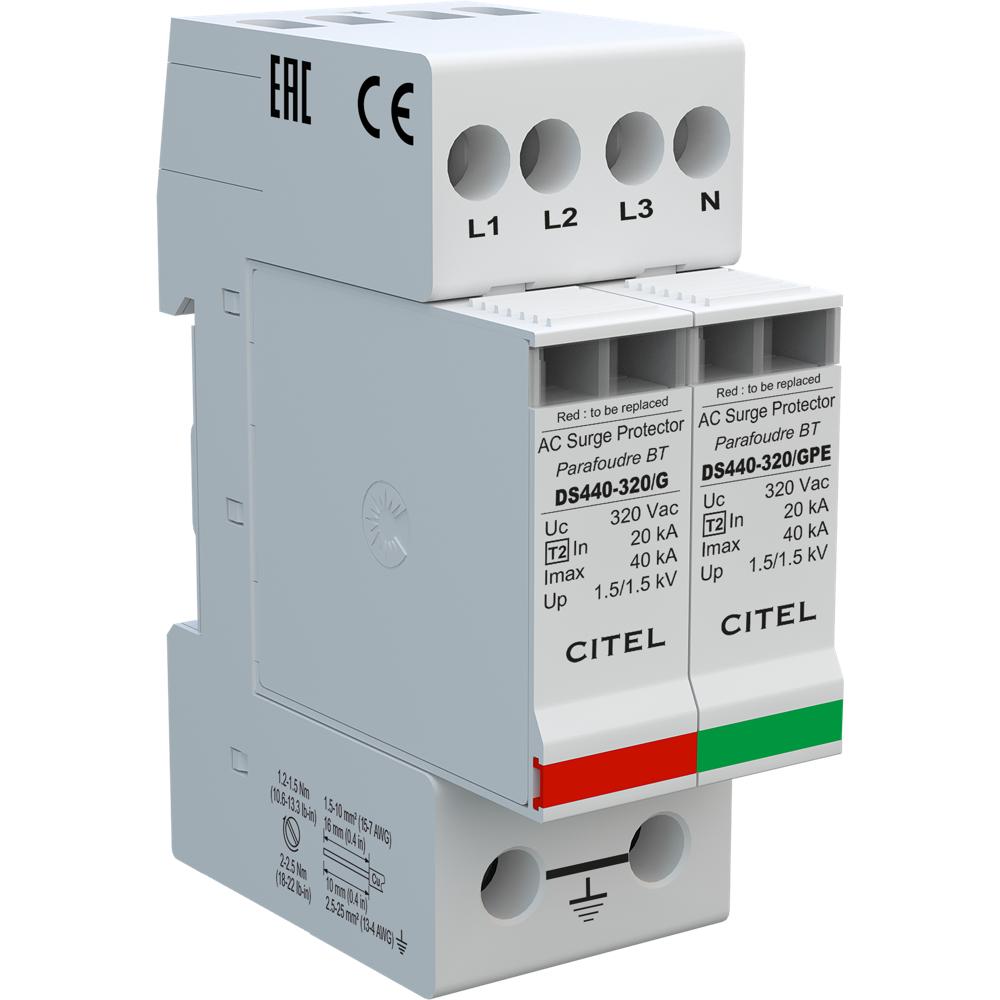

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS440-320/G (арт. 311922) представляет собой компактный трехфазный ограничитель перенапряжений Тип 2, предназначенный для защиты электроустановок зданий и промышленного оборудования от разрушительного воздействия грозовых и коммутационных импульсных перенапряжений. Данная модель обеспечивает надежное отведение опасных импульсных токов в землю, предотвращая выход из строя дорогостоящей электроники, силового оборудования и систем автоматизации.

УЗИП CITEL DS440-320/G построен на мощных варисторах и газоразряднике (схема GSG), что обеспечивает работу как в общем (L/PE, N/PE), так и в дифференциальном режиме (L/N). Принцип действия основан на ограничении напряжения до безопасного уровня (Up ≤ 1.5/1.25 кВ) за счет резкого снижения сопротивления варисторов при превышении порогового напряжения. Устройство оснащено сменными модулями, что упрощает его обслуживание и восстановление после срабатывания. Модель DS440-320/G сконфигурирована по схеме 3+1 (3 полюса L + N/PE) и предназначена для работы в сетях с системой заземления TT или TNS при номинальном напряжении 230/400 В. Подключение осуществляется через винтовые зажимы (1.5-10 мм² для L/N и 2.5-25 мм² для PE) на DIN-рейку 35 мм. Устройство имеет встроенную визуальную индикацию состояния каждого защищаемого полюса и опционально может комплектоваться контактом дистанционной сигнализации (модификация DS440S).

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
• Защита силовых цепей систем отопления, вентиляции и кондиционирования (HVAC).
• Обеспечение безопасности лифтового оборудования, насосных станций и систем аварийного освещения.
• Установка в щитах управления технологическими процессами на производственных объектах.
• Защита телекоммуникационного и серверного оборудования, подключенного к трехфазной сети.

Ключевые особенности

• Тип 2 (Class II) по классификации IEC 61643-11 с номинальным током разряда 20 кА (In) и максимальным 40 кА (Imax).
• Комбинированная защита в общем и дифференциальном режимах (Common & Differential Mode) для максимальной безопасности.
• Сменные модули (арт. DSM440-320/G и DSM440-320/GPE) позволяют быстро восстановить защиту без демонтажа корпуса.
• Компактный 4-полюсный корпус для монтажа на DIN-рейку, экономящий место в распределительном щите.
• Визуальная индикация состояния каждого полюса (зеленый/красный флажок) для быстрой диагностики.
• Соответствие международным стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.4.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II)
• Номинальное напряжение сети (Un): 230/400 В AC (3-фазная + N)
• Максимальное рабочее напряжение (Uc): 320 В AC (L/N, L/PE)
• Конфигурация сети: TT, TNS (схема 3+1)
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 40 кА
• Уровень защиты (Up) при In: ≤ 1.5 кВ (L/N), ≤ 1.25 кВ (N/PE)
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Ток утечки при Uc (Ipe): отсутствует (газоразрядник в цепи N/PE)
• Рекомендуемый внешний предохранитель: gG 50 A
• Степень защиты корпуса: IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Артикул производителя: 311922
