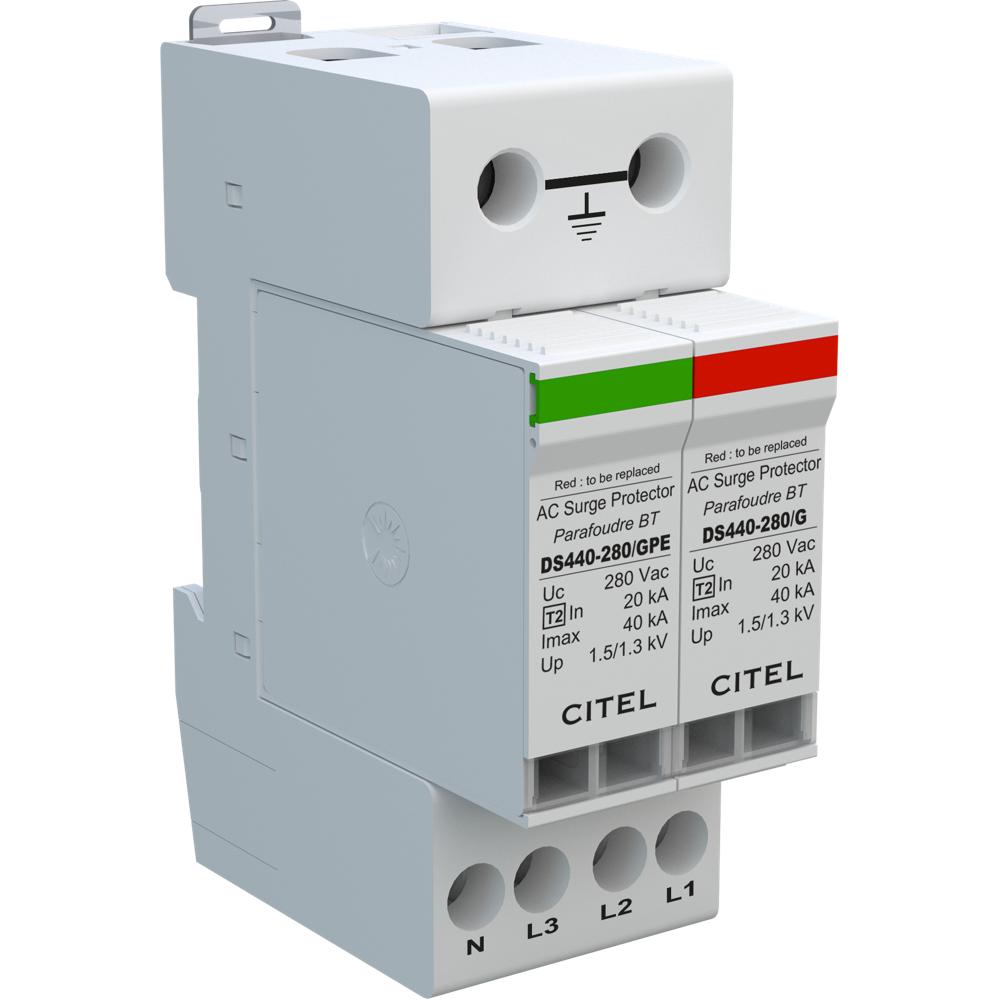

Устройство защиты от импульсных перенапряжений CITEL DS440-280/G/ENZ (арт. 31112274) представляет собой компактный трехфазный ограничитель перенапряжений (УЗИП) Тип 2, разработанный для защиты электрооборудования в низковольтных распределительных сетях от разрушительного воздействия грозовых и коммутационных импульсов. Основная функция устройства — ограничение перенапряжений до безопасного для подключенной нагрузки уровня, обеспечивая надежную работу чувствительной электроники, систем автоматизации и силового оборудования.

УЗИП CITEL DS440-280/G/ENZ построен на мощных варисторных элементах с интегрированным газоразрядником (GSG) в цепи нейтрали, что позволяет реализовать конфигурацию защиты как в синфазном (L/PE, N/PE), так и в дифференциальном (L/N) режимах. Устройство рассчитано на работу в трехфазных четырехпроводных сетях с системой заземления TT или TN-S при номинальном напряжении 230/400 В. Благодаря съемным модулям, замена вышедшего из строя элемента производится без демонтажа корпуса и отключения питающих линий, что минимизирует время простоя. Монтаж осуществляется на стандартную DIN-рейку 35 мм, а подключение выполняется винтовыми зажимами, рассчитанными на сечение проводников до 25 мм² для PE и до 10 мм² для фазных/нейтрального проводников.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
• Системы автоматизации, диспетчеризации и управления технологическими процессами (АСУ ТП).
• Защита телекоммуникационного оборудования, серверных и ЦОДов от импульсных помех, проникающих по силовым линиям.
• Объекты инфраструктуры: торговые центры, больницы, учебные заведения и гостиницы.
• Промышленные объекты с высокими требованиями к бесперебойности электроснабжения и защите дорогостоящего оборудования.

Ключевые особенности

• Компактная 4-полюсная конструкция (3 фазы + N) в едином корпусе, экономит место в электрощите.
• Съемные модули для быстрой замены без перемонтажа силовых цепей.
• Высокая энергоемкость: номинальный ток разряда 20 кА (In) и максимальный 40 кА (Imax) на полюс.
• Комбинированная защита в режимах "Общий" и "Дифференциальный" (конфигурация CT2/G) для максимальной безопасности.
• Визуальная индикация состояния каждого полюса и опция дистанционной сигнализации (перекидной контакт) для интеграции в системы мониторинга.
• Термическая защита (встроенный терморазмыкатель) для безопасного отключения варистора при окончании его срока службы.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II) по IEC 61643-11 / EN 61643-11
• Номинальное рабочее напряжение (Uc): 280 В AC (L/N, L/PE, N/PE)
• Максимальное рабочее напряжение: 275 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты (Up) при In: ≤ 1.5 кВ (L/N) / ≤ 1.25 кВ (L/PE, N/PE)
• Конфигурация сети: TT, TN-S (3P+N)
• Сопутствующий ток (If): отсутствует
• Рекомендуемый внешний предохранитель: gG 50 A
• Климатическое исполнение: от -40°C до +85°C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Габаритные размеры (ВxШxГ): 90 x 67 x 60.8 мм (с учетом клемм)
