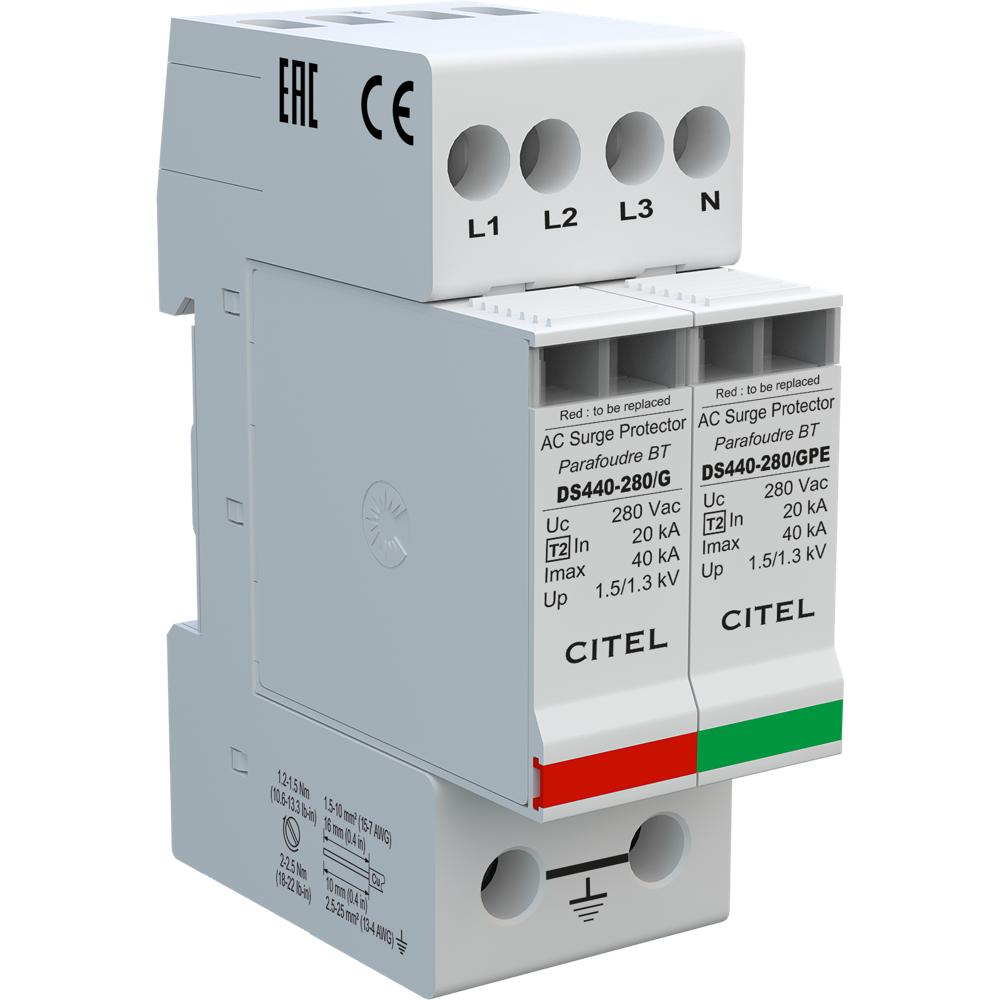

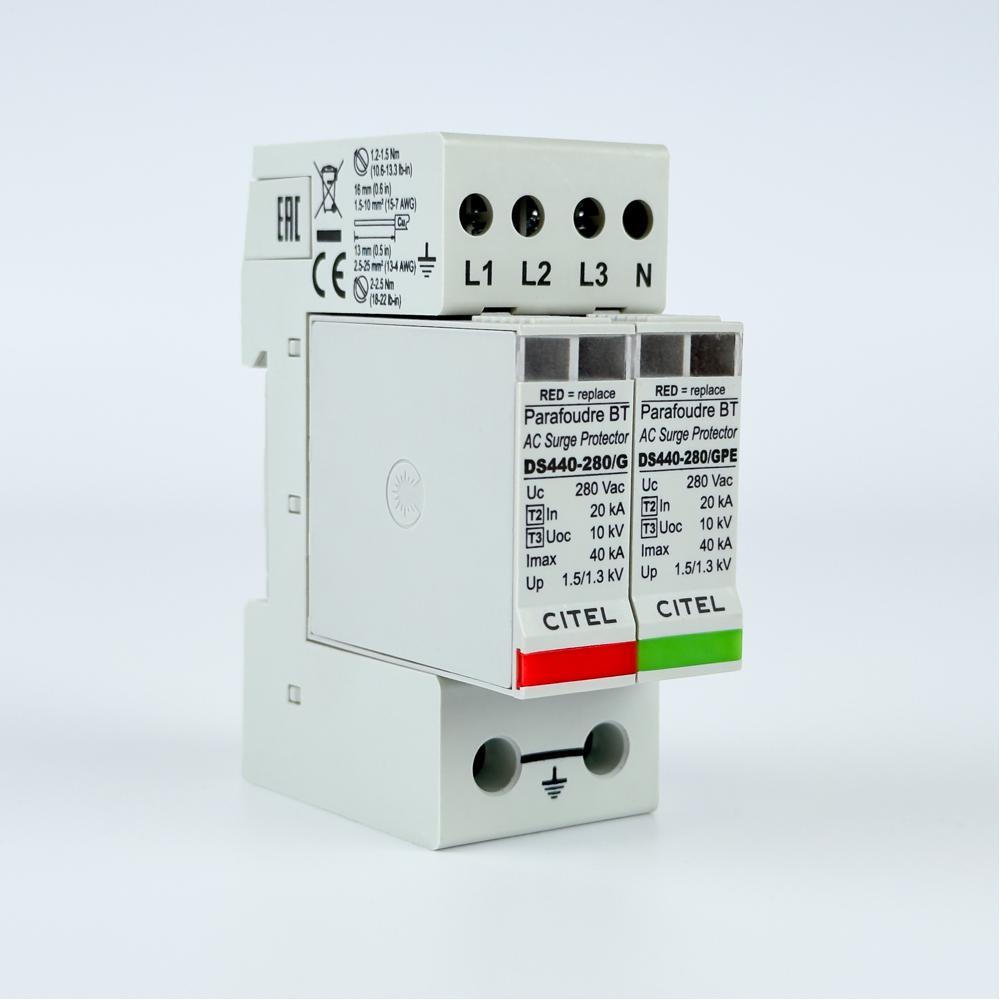

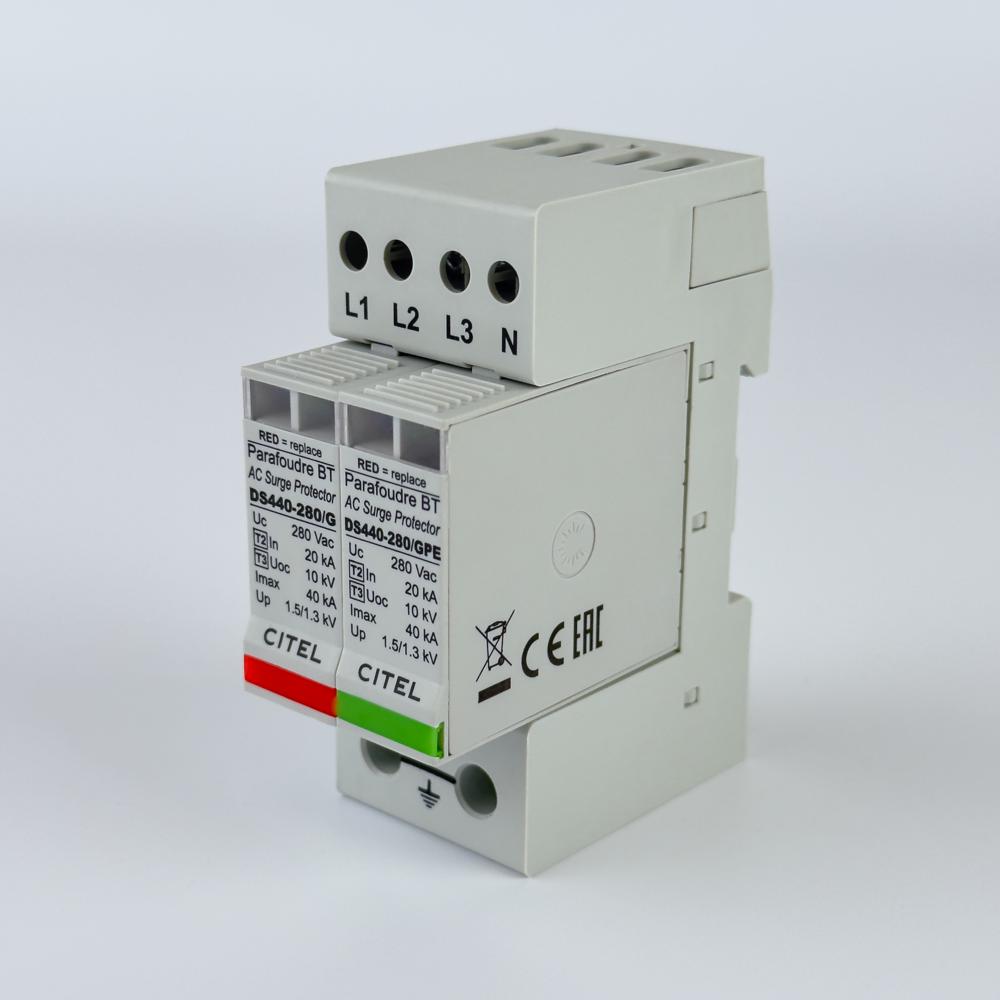

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS440-280/G (артикул 311122) представляет собой компактный трехфазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования жилых, коммерческих и промышленных объектов от разрушительного воздействия грозовых и коммутационных импульсных перенапряжений. Данная модель обеспечивает надежное отведение опасных токов молнии и скачков напряжения в сетях с системой заземления TT или TN-S, предотвращая выход из строя дорогостоящей техники и обеспечивая бесперебойность технологических процессов.

Устройство построено на базе мощных варисторов и газоразрядника (схема 3+1), что позволяет эффективно подавлять перенапряжения как в синфазном (L/PE, N/PE), так и в дифференциальном (L/N) режимах. Благодаря номинальному току разряда 20 кА и максимальному току 40 кА, УЗИП способен выдерживать многократные мощные импульсы. Модель DS440-280/G предназначена для работы в трехфазных четырехпроводных сетях 230/400 В переменного тока с глухозаземленной нейтралью (TT-TN). Устройство оснащено сменными модулями, что упрощает его обслуживание и восстановление после срабатывания, а также имеет механические индикаторы состояния для визуального контроля работоспособности каждого полюса.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых многоквартирных домов и коттеджей.
• Обеспечение безопасности электроустановок коммерческих объектов: офисных зданий, торговых центров, ресторанов и гостиниц.
• Защита силовых и осветительных сетей промышленных предприятий, производственных цехов и складских комплексов.
• Применение в системах электроснабжения объектов социальной инфраструктуры: школ, больниц, административных зданий.
• Установка в щитах управления технологическим оборудованием, системами вентиляции, кондиционирования и насосными станциями.

Ключевые особенности

• Тип 2 (Class II) по классификации IEC 61643-11, предназначен для защиты от остаточных перенапряжений после УЗИП Тип 1 или в качестве основной защиты на вводе в здание.
• Схема защиты 3+1 (L1, L2, L3, N) с раздельным отводом токов в режимах L/N и N/PE, обеспечивающая наилучшую защиту для сетей TT и TN-S.
• Высокая энергетическая стойкость: номинальный ток разряда (In) 20 кА и максимальный ток разряда (Imax) 40 кА гарантируют надежное поглощение мощных импульсов.

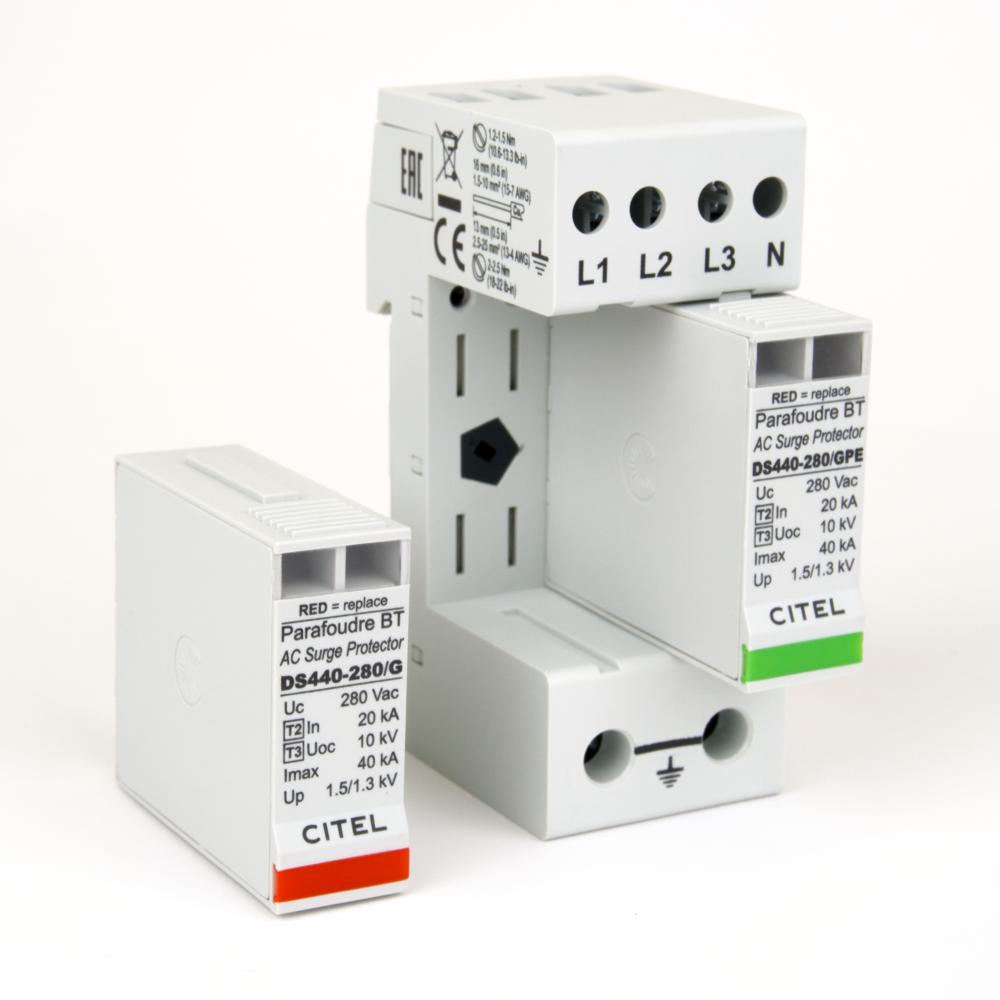

• Сменные модули позволяют быстро восстановить работоспособность устройства после исчерпания ресурса варисторов без демонтажа корпуса и перемонтажа проводки.
• Визуальная индикация состояния каждого полюса (зеленый/красный индикатор) для оперативного контроля и диагностики.
• Компактный корпус из термопластика UL94-V0, устойчивый к возгоранию, предназначен для монтажа на стандартную DIN-рейку 35 мм.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II)
• Номинальное рабочее напряжение (Uc): 280 В AC (L-N, N-PE)
• Максимальное рабочее напряжение (Uc): 280 В AC
• Номинальный ток разряда (In) (8/20 мкс): 20 кА
• Максимальный ток разряда (Imax) (8/20 мкс): 40 кА
• Уровень защиты (Up) при In: ≤ 1.5 кВ (L-N), ≤ 1.25 кВ (N-PE)
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Система заземления: TT, TN-S
• Количество полюсов: 4 (3L + N)
• Схема подключения: 3+1 (L1, L2, L3, N, PE)
• Сечение подключаемых проводников: 1.5 - 10 мм² (L/N), 2.5 - 25 мм² (PE)
• Тип предохранителя (рекомендуемый): gG - 50 A
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
