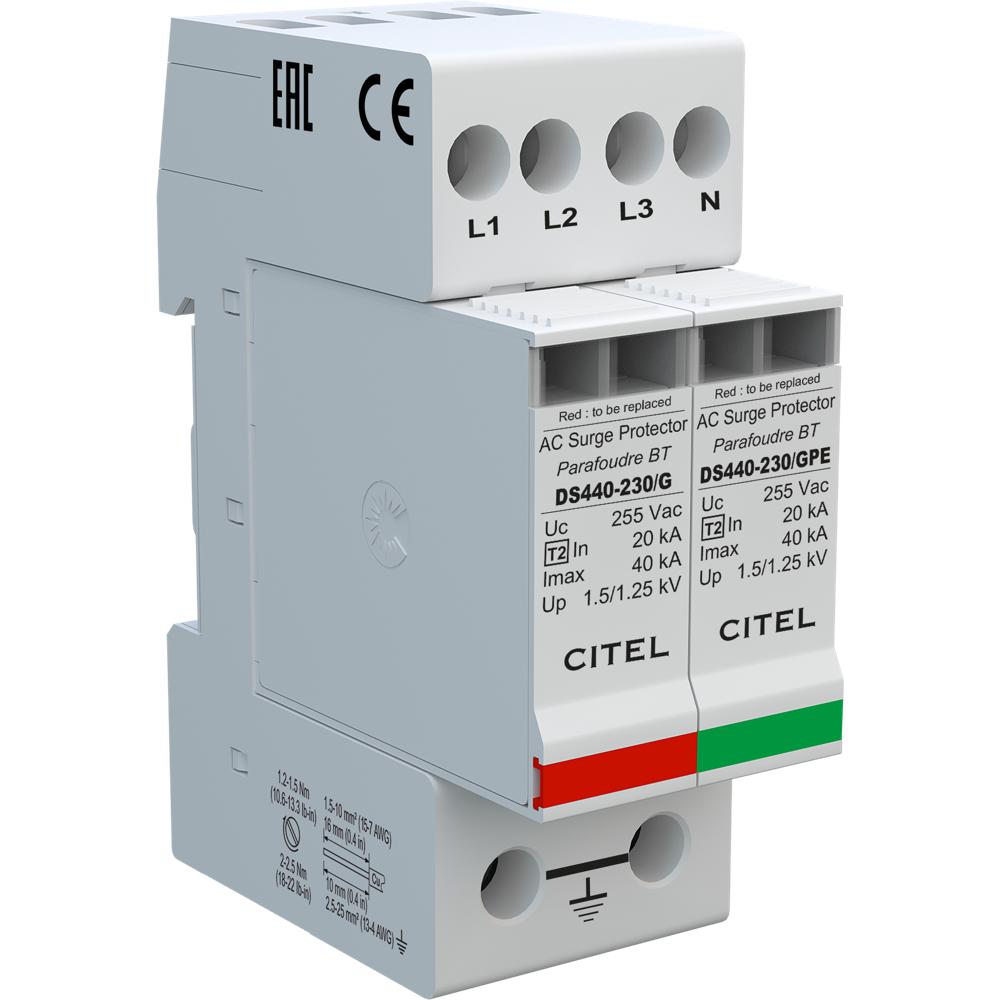

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS440-230/G (артикул 311722) представляет собой компактный трёхфазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в низковольтных распределительных сетях переменного тока. Основная функция устройства — ограничение грозовых и коммутационных перенапряжений путём отвода опасных импульсных токов в землю, обеспечивая надёжную защиту подключённых нагрузок от повреждений.

Устройство построено на комбинированной технологии, использующей мощные варисторы (MOV) и газоразрядник (GDT) в конфигурации «3+1» (три полюса L/N и один N/PE). Данная схема обеспечивает защиту как в синфазном (L/PE, N/PE), так и в дифференциальном режиме (L/N), что критически важно для сетей с глухозаземлённой нейтралью (системы TT и TN-S). Принцип работы основан на быстром снижении сопротивления варисторов при превышении порогового напряжения, шунтируя импульс тока. Газоразрядник в цепи N/PE предотвращает появление опасного напряжения на нейтрали относительно земли. УЗИП предназначен для установки на DIN-рейку (35 мм) в главных распределительных щитах или этажных щитках. Подключение выполняется винтовыми зажимами (сечение проводов до 25 мм² для PE и до 10 мм² для L/N). Устройство совместимо с трёхфазными сетями 230/400 В с конфигурацией нейтрали TT-TN.

Области применения

• Защита силовых распределительных щитов в жилых, коммерческих и административных зданиях.
• Обеспечение безопасности промышленного оборудования, станков и систем автоматизации.
• Защита телекоммуникационных узлов, серверных и центров обработки данных (ЦОД) от импульсных помех.
• Применение в системах наружного освещения, светофорных объектах и рекламных конструкциях.
• Использование в составе комплексных систем молниезащиты и уравнивания потенциалов.

Ключевые особенности

• Компактный трёхфазный УЗИП Тип 2 с конфигурацией 3+1 (L1, L2, L3, N) для сетей TT-TN.
• Высокая энергетическая стойкость: номинальный ток разряда In = 20 кА, максимальный Imax = 40 кА.
• Сменные модули (DSM440-230/G и DSM440-230/GPE) позволяют быстро восстанавливать защиту без демонтажа корпуса.
• Визуальная индикация состояния (3 механических индикатора) и опциональная дистанционная сигнализация (перекидной контакт) для мониторинга.
• Соответствие международным стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011, сертификат EAC.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II)
• Конфигурация: 3+1 (L1, L2, L3, N/PE)
• Максимальное рабочее напряжение (Uc): 275 В AC (L/N), 255 В AC (N/PE)
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 40 кА
• Уровень защиты (Up) при In: ≤ 1.5 кВ (L/N), ≤ 1.25 кВ (N/PE)
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Рабочая температура: от -40 °C до +85 °C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Сечение подключаемых проводников: 1.5-10 мм² (L/N), 2.5-25 мм² (PE)
• Монтаж: на DIN-рейку 35 мм (EN60715)
• Артикул: 311722
