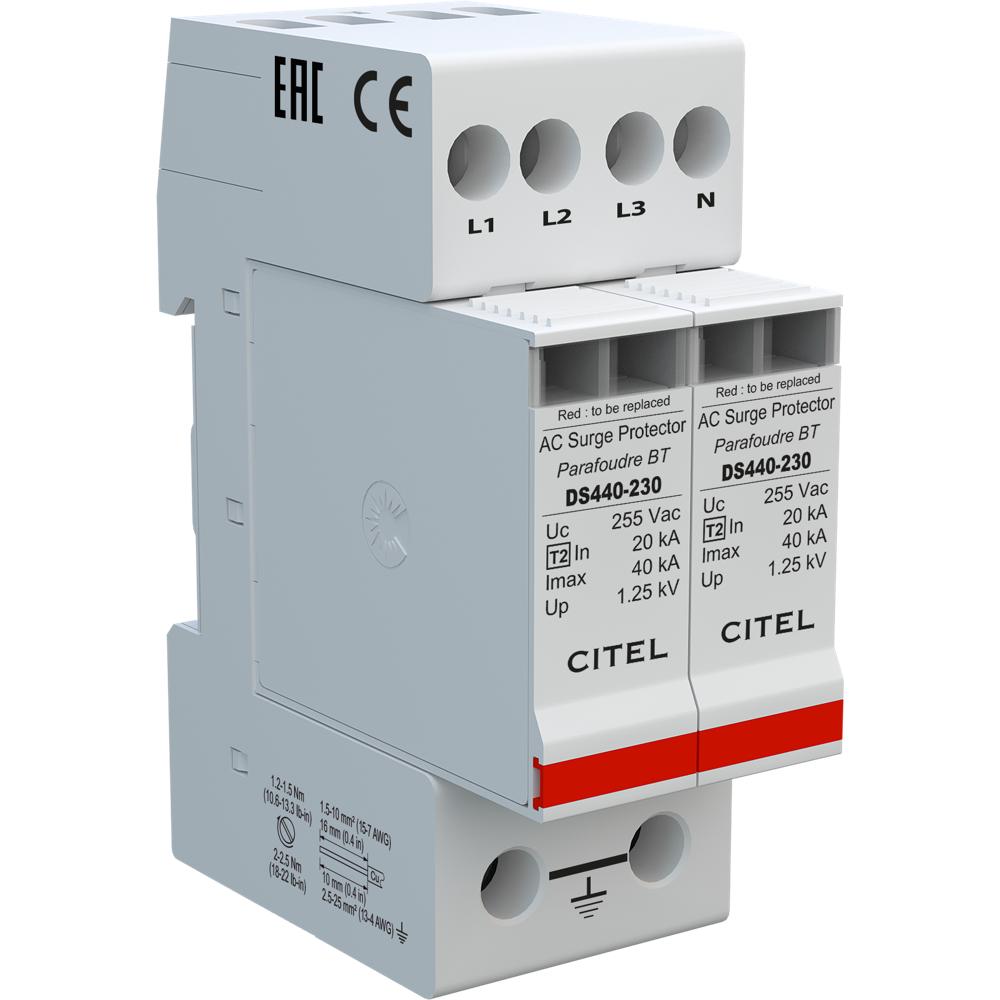

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS440-230 (артикул 311702) представляет собой компактный трехфазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в низковольтных распределительных сетях от разрушительного воздействия грозовых и коммутационных импульсов. Основная функция устройства — отводить опасные импульсные токи в землю, ограничивая перенапряжение на защищаемом оборудовании до безопасного уровня (Up ≤ 1.25 кВ), тем самым предотвращая повреждение чувствительной электроники и продлевая срок службы силовых установок.

УЗИП CITEL DS440-230 построено на мощных варисторах, обеспечивающих мгновенную реакцию на перенапряжение и высокую энергетическую стойкость. Устройство рассчитано на работу в трехфазных сетях с номинальным напряжением 230/400 В и конфигурацией нейтрали TN (системы TN-C, TN-S, TN-C-S). Принцип работы основан на шунтировании импульса на землю в общем режиме (L/PE и N/PE). Устройство монтируется на стандартную DIN-рейку 35 мм, что упрощает его интеграцию в существующие распределительные щиты. Подключение осуществляется через винтовые зажимы (1.5-10 мм² для L/N и 2.5-25 мм² для PE). Для обеспечения селективности и защиты от токов короткого замыкания рекомендуется последовательная установка предохранителя типа gG номиналом до 50 А и УЗО типа «S» (замедленного).

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и промышленных зданий.
• Защита трехфазного оборудования: систем отопления, вентиляции и кондиционирования (HVAC), лифтов, насосных станций и компрессоров.
• Системы бесперебойного питания (ИБП) и серверные стойки, требующие надежной защиты от перенапряжений.
• Промышленные автоматизированные системы управления (АСУ ТП) и контрольно-измерительные приборы (КИПиА).
• Объекты телекоммуникаций и связи, где требуется защита дорогостоящего активного оборудования.

Ключевые особенности

• Высокая отключающая способность: Номинальный ток разряда (In) 20 кА и максимальный ток разряда (Imax) 40 кА (форма импульса 8/20 мкс) обеспечивают надежную защиту даже при сильных грозовых разрядах.
• Модульная конструкция: Сменные модули (артикул DSM440-230) позволяют быстро восстановить защиту после исчерпания ресурса варисторов без замены всего устройства, что снижает время простоя.
• Визуальная индикация состояния: Наличие 4 механических индикаторов (по одному на каждый полюс: L1, L2, L3, N) обеспечивает быстрый визуальный контроль работоспособности устройства. Зеленый цвет — защита активна, красный — требуется замена модуля.
• Опциональная дистанционная сигнализация: Возможность установки перекидного контакта (модификация DS440S-230) для передачи аварийного сигнала на пульт диспетчера или в систему автоматизации здания.
• Соответствие международным стандартам: Устройство сертифицировано по IEC 61643-11, EN 61643-11, UL1449 ed.4 и ГОСТ Р 51992-2011, что подтверждает его высокое качество и безопасность.

Технические характеристики

• Тип УЗИП: Тип 2 (класс II)
• Номинальное напряжение сети (Un): 230/400 В AC (3-фазная + N)
• Максимальное длительное рабочее напряжение (Uc): 275 В AC (L/N, L/PE, N/PE)
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты (Up): ≤ 1.25 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Конфигурация подключения: Общий режим (L/PE, N/PE), схема 4+0 (4 полюса)
• Ток утечки (Ipe): < 1 мА
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Сечение подключаемых проводников: 1.5-10 мм² (L/N), 2.5-25 мм² (PE)
