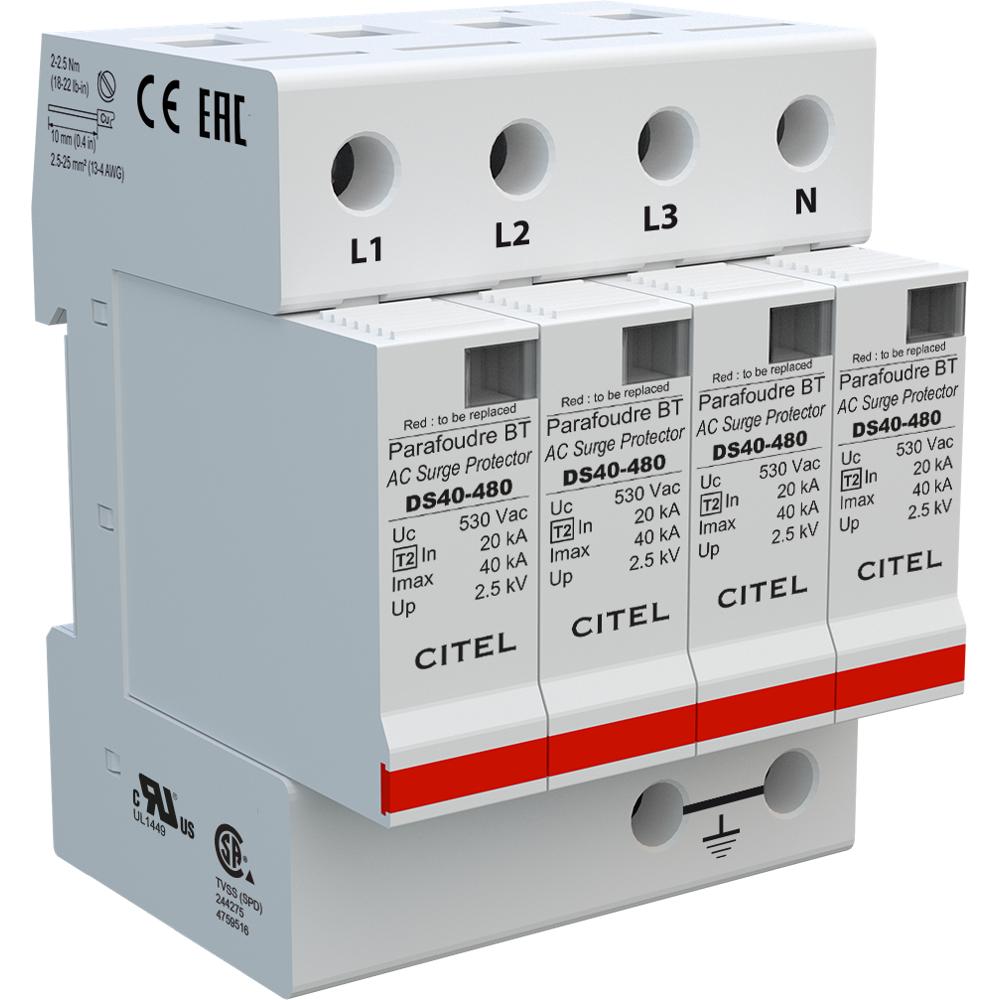

Устройство защиты от импульсных перенапряжений CITEL DS44-480 (артикул 461006) — это многополюсный ограничитель перенапряжений Типа 2, предназначенный для защиты трёхфазных электрических сетей с нейтралью (схема 3+N, 4 полюса) от опасных импульсных скачков напряжения, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство устанавливается на вводе в электроустановку и обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия перенапряжений.
В основе работы УЗИП CITEL DS44-480 лежит технология варисторов на основе оксида металла (MOV), обеспечивающая мгновенное срабатывание и эффективное ограничение импульсных перенапряжений. Устройство выполнено в виде модульной сборки с четырьмя съёмными защитными модулями (по одному на каждую фазу и нейтраль), что значительно упрощает техническое обслуживание и замену выработавших ресурс элементов без демонтажа всего устройства. Подключение к сети осуществляется через винтовые клеммы сечением от 2,5 до 25 мм² или посредством шины, монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями типа TNS и IT с номинальным линейным напряжением 480 В переменного тока (сеть 277/480 В) и максимальным рабочим напряжением 530 В. При исчерпании ресурса модуля срабатывает встроенный терморасцепитель, отключающий защитный элемент от сети, а визуальный механический индикатор на каждом полюсе сигнализирует о необходимости замены модуля. Опционально доступна версия с дистанционной сигнализацией DS44S-480 с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных предприятий
- Защита трёхфазных сетей 277/480 В систем заземления TNS и IT в коммерческих и административных зданиях
- Защита ответственного электрооборудования: систем бесперебойного питания, частотных преобразователей, систем автоматики и управления
- Защита объектов телекоммуникаций, дата-центров и серверных от импульсных перенапряжений
- Применение в составе многоуровневых систем защиты (координация с УЗИП Типа 1 и Типа 3)
Ключевые особенности
- Многополюсное исполнение Тип 2, схема 3+N (4 полюса) для трёхфазных сетей с нейтралью
- Съёмные защитные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Номинальный разрядный ток In = 20 кА, максимальный разрядный ток на полюс Imax = 40 кА, суммарный Imax total = 160 кА
- Визуальная индикация состояния каждого полюса (механический индикатор)
- Опциональная дистанционная сигнализация неисправности (версия DS44S-480 с перекидным контактом)
- Соответствие стандартам NF EN 61643-11, IEC 61643-11, UL1449 изд. 5 и ГОСТ Р 51992-2011
- Встроенный терморасцепитель и безопасное отключение от сети при исчерпании ресурса
Технические характеристики
- Тип УЗИП: Тип 2 (класс II)

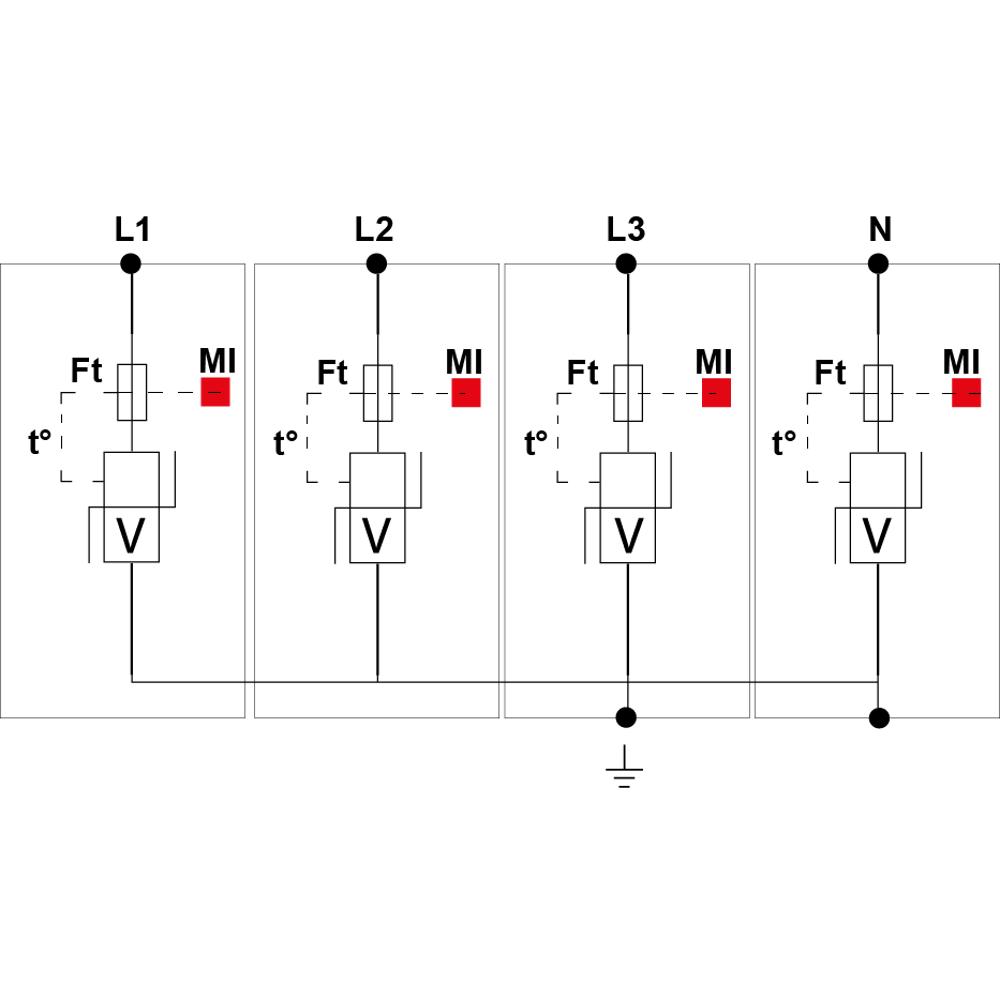

- Конфигурация: 3-фазное + нейтраль (4 полюса, схема 4+0)
- Номинальное линейное напряжение (Un): 480 В перем. тока (сеть 277/480 В)
- Максимальное рабочее напряжение (Uc): 530 В перем. тока
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Суммарный максимальный разрядный ток (Imax total): 160 кА
- Уровень защиты (Up) при In: 2,5 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): менее 1 мА
- Токопроводящий ток (If): отсутствует
- Технология: варисторы MOV
- Режимы подключения: L/PE и N/PE; режимы защиты: общий/дифференциальный
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от −40 до +85 °C
- Сменный модуль: DSM40-480
- Рекомендуемые предохранители: тип gG, 50 А; УЗО типа «S» или с задержкой срабатывания
- Вес: 0,399 кг
- Артикул: 461006
