Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44-400 (461402) предназначено для защиты трехфазного электрооборудования в сетях с изолированной нейтралью (IT) от разрушительных последствий грозовых и коммутационных перенапряжений. Это устройство Типа 2 (класс B по ГОСТ) обеспечивает вторичный уровень защиты, ограничивая перенапряжения до безопасного для оборудования уровня, и устанавливается в распределительных щитах после УЗИП Типа 1.

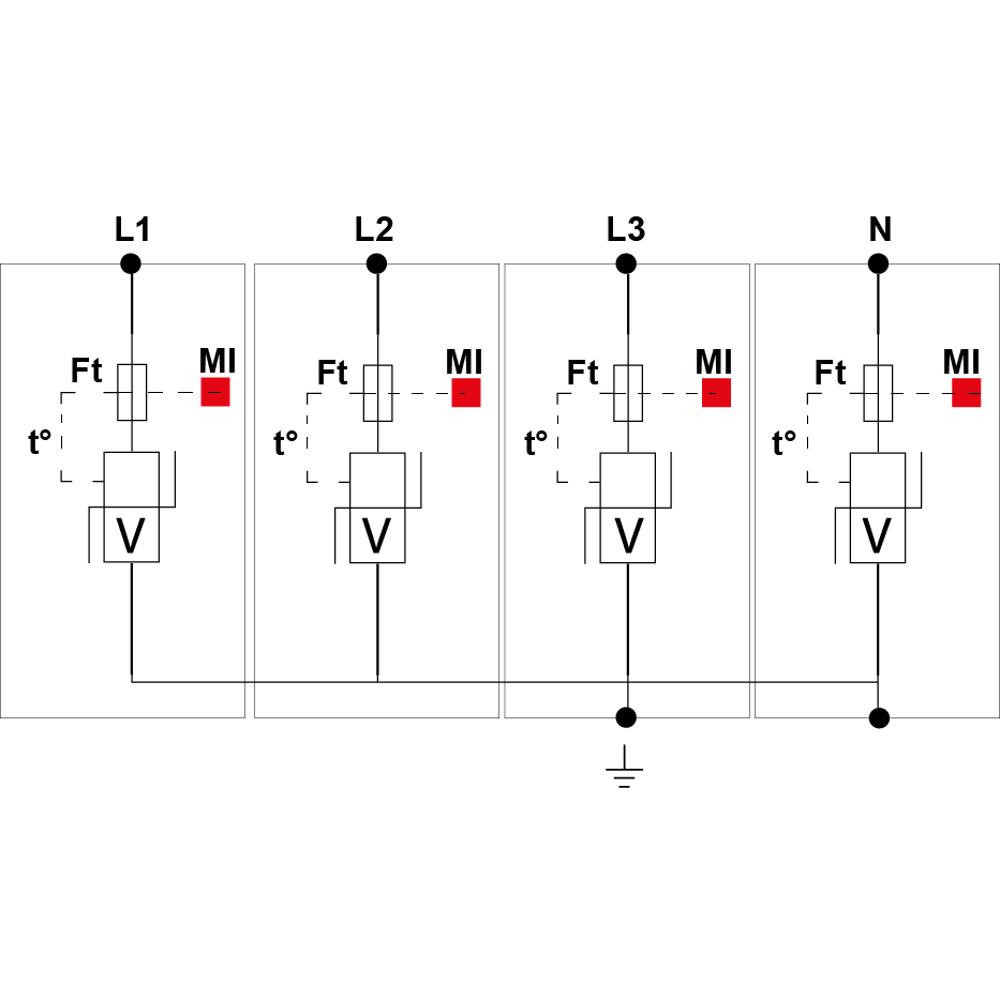

Устройство построено на основе мощных варисторов и газовых разрядников (GSG), которые в нормальном режиме имеют высокое сопротивление. При возникновении импульса перенапряжения их сопротивление резко падает, отводя опасный ток на землю. После срабатывания варистор возвращается в исходное состояние. Модель DS44-400 выполнена по схеме 4+0, защищая все три фазы (L1, L2, L3) и нейтраль (N) относительно земли (PE). Оно специально разработано для работы в трехфазных сетях IT с напряжением 230/400 В и максимальным длительным рабочим напряжением Uc 440 В AC. Конструкция предусматривает модульность и возможность дистанционной сигнализации.

Области применения

• Распределительные щиты и вводно-распределительные устройства (ВРУ) в промышленных зданиях.
• Защита чувствительного электрооборудования и систем автоматики на производственных линиях.
• Объекты с трехфазной сетью IT, где требуется высокая надежность электроснабжения, например, в медицинских учреждениях или на предприятиях непрерывного цикла.
• Телекоммуникационные и серверные центры, где критически важна защита от помех и скачков напряжения.
• Коммерческая недвижимость: офисные центры, торговые комплексы, гостиницы.

Ключевые особенности

• Многополюсная защита 4+0: Полноценная защита трех фаз и нейтрали в сетях IT.
• Съемные модули: Каждый полюс выполнен в виде независимого сменного модуля (DSM40-400), что упрощает обслуживание и замену.
• Высокая стойкость к токам: Суммарный максимальный ток разряда (Imax total) достигает 160 кА, а номинальный ток разряда (In) — 20 кА на полюс.
• Встроенная индикация и защита: Механический индикатор (MI) отключения, внутренний терморазмыкатель (t°) и плавкий предохранитель (Ft) для каждого модуля.
• Опция дистанционной сигнализации: Возможность подключения дополнительного модуля для передачи сигнала о состоянии УЗИП на систему мониторинга.

Технические характеристики

• Артикул производителя: 461402
• Тип УЗИП: Тип 2 (класс B)
• Схема защиты: 4+0 (L1, L2, L3, N относительно PE)
• Тип сети / Конфигурация нейтрали: 230/400 В, 3-фазная + N, IT
• Макс. длительное рабочее напряжение Uc: 440 В AC
• Номинальный ток разряда In (8/20 мкс): 20 кА (на полюс)
• Максимальный ток разряда Imax (8/20 мкс): 40 кА (на полюс)
• Суммарный максимальный ток разряда Itotal: 160 кА
• Уровень защиты Up: 1.8 кВ (L/PE, N/PE)
• Допустимый ток короткого замыкания Isccr: 25 кА
• Сопряженное устройство отключения: Предохранитель типа gG, 50 А*
• Соединение: Винтовой зажим для проводов 2.5–25 мм² или шины
• Монтаж: На симметричную DIN-рейку 35 мм
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
