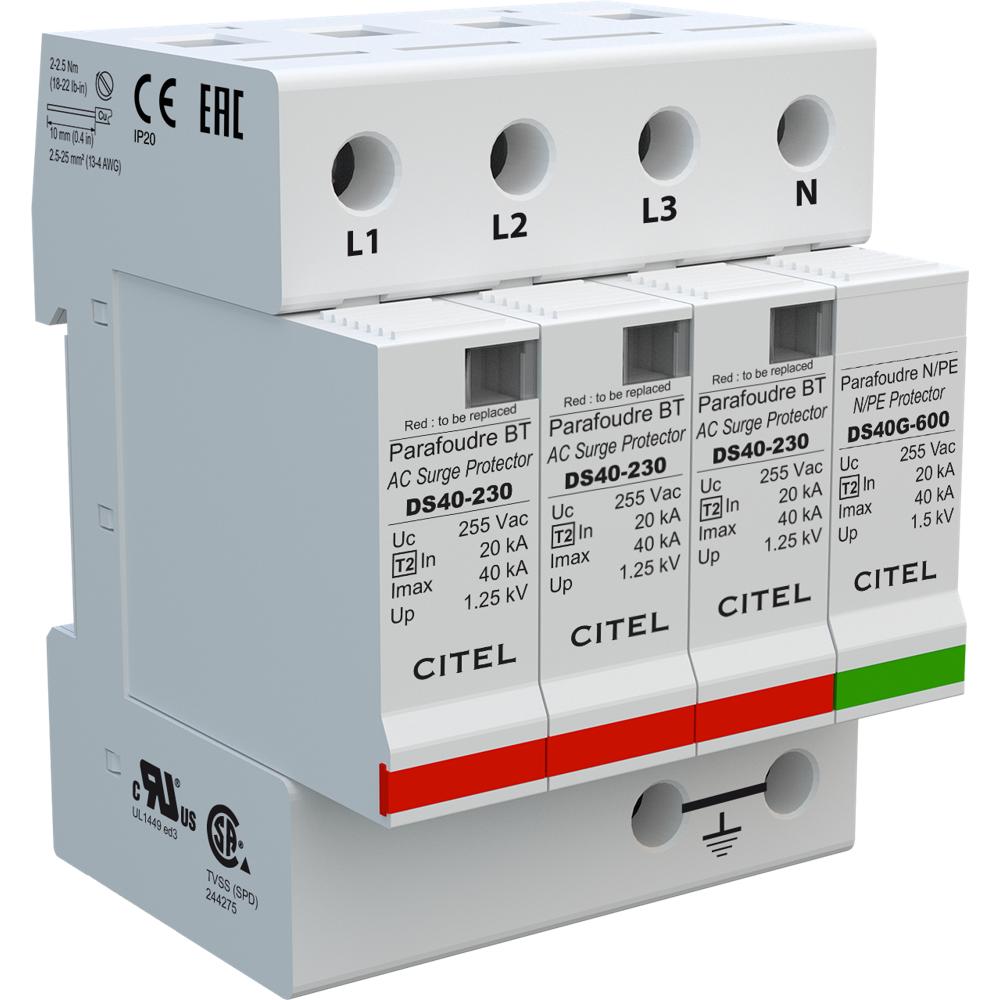

Устройство защиты от импульсных перенапряжений CITEL DS44-230/G (артикул 461512) — это многополюсный ограничитель перенапряжений Тип 2, предназначенный для защиты трёхфазных электрических сетей 230/400 В с нейтралью от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных напряжений до безопасного для изоляции уровня.
В основе работы УЗИП CITEL DS44-230/G лежит гибридная технология MOV+GDT (металлооксидный варистор + газонаполненный разрядник), обеспечивающая эффективное ограничение перенапряжений как в дифференциальном (L/N), так и в общем (L/PE) режимах. Устройство выполнено по схеме 3+1 (три фазы + нейтраль) и предназначено для сетей типа TT и TNS. Каждый полюс оснащён съёмным защитным модулем, что упрощает обслуживание и замену выработавших ресурс элементов без демонтажа всего устройства. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шинного соединения. Монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство имеет встроенный терморасцепитель, срабатывающий при критическом нагреве варистора, и механический индикатор состояния для каждого полюса. Опционально доступна версия с дистанционной сигнализацией DS44S-230/G с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита промышленного оборудования, станков с ЧПУ, систем автоматизации и КИПиА от импульсных перенапряжений
- Защита серверных, дата-центров и телекоммуникационного оборудования в коммерческих и административных зданиях
- Защита систем освещения, отопления, вентиляции и кондиционирования в жилых и общественных зданиях
- Применение в сетях с системами заземления TT и TNS в качестве второй ступени координации защиты (Тип 2)
Ключевые особенности
- Многополюсное устройство защиты Тип 2 по классификации IEC/EN 61643-11
- Съёмные защитные модули для каждой фазы — быстрая замена без демонтажа корпуса
- Гибридная технология MOV+GDT с нулевым сопровождающим током и отсутствием токов утечки на землю
- Встроенный терморасцепитель и механический индикатор состояния по каждому полюсу
- Опциональная дистанционная сигнализация неисправности через перекидной контакт
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 изд.5
Технические характеристики
- Тип УЗИП: Тип 2 (класс C)
- Конфигурация: 3-фазное + нейтраль (схема 3+1), 4 полюса
- Номинальное напряжение сети (Un): 230/400 В, 3-фазное + N
- Максимальное рабочее напряжение (Uc): 255 В перем. тока
- Тип системы заземления: TT, TNS
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Общий максимальный разрядный ток (Imax total): 40 кА
- Уровень защиты L/N при In (Up): 1,25 кВ
- Уровень защиты L/PE при In (Up): 1,5 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Технология: MOV + GDT
- Подключение: винтовые клеммы 2,5–25 мм² / шинное соединение
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от −40 до +85 °C
- Режим отказа: отключение от сети переменного тока
- Индикация отключения: 1 механический индикатор на полюс
- Сменные модули: DSM40-230 + DSM40G-600
- Дистанционная сигнализация: опция DS44S-230/G (перекидной контакт)
- Рекомендуемые предохранители: тип gG, 50 А
- Устройство защитного отключения: тип «S» или с задержкой срабатывания
- Вес: 0,325 кг
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 изд.5
- Сертификация: UL / CSA / EAC / TUV
- Артикул: 461512
