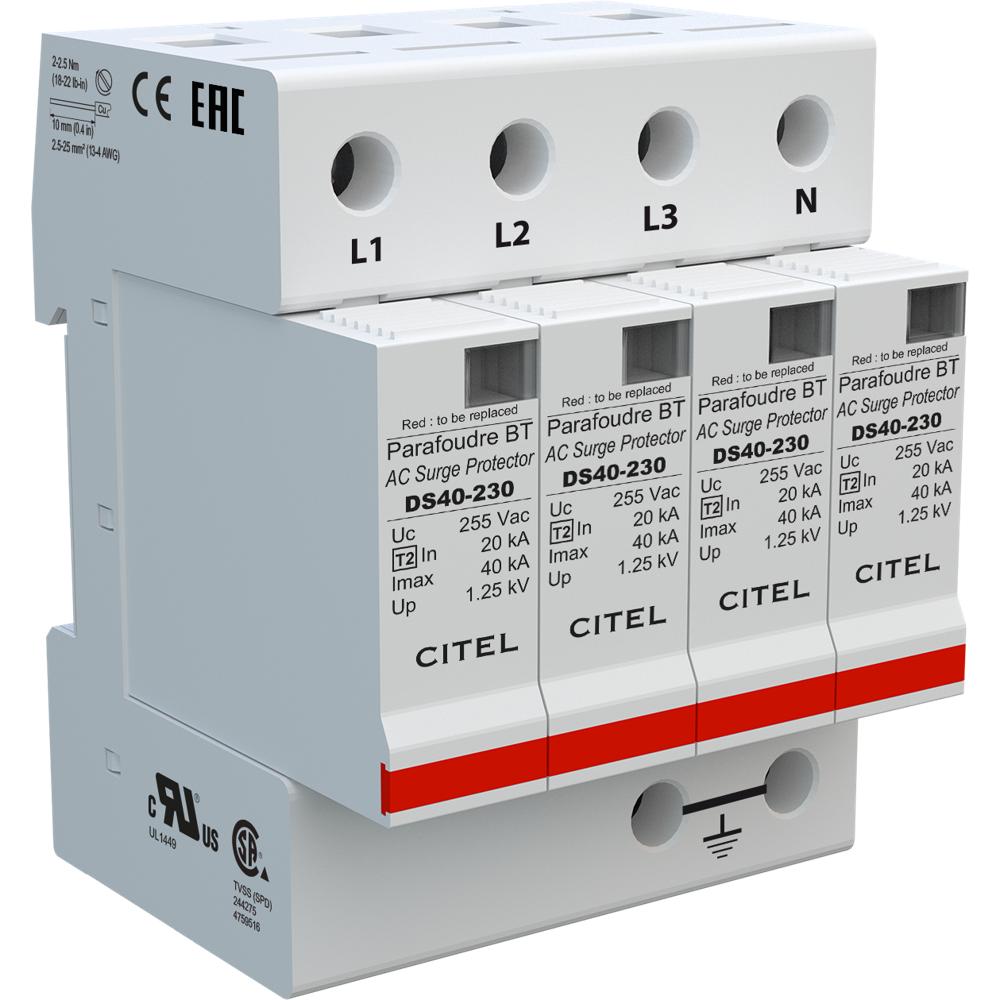

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS44-230 (артикул 461502) — это многополюсный ограничитель перенапряжений Типа 2 для трёхфазных сетей переменного тока с нейтралью (3-фазная сеть + N). Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями в сети. УЗИП устанавливается на вводе в электроустановку и обеспечивает надёжное отведение энергии импульса на заземление, ограничивая уровень перенапряжения до безопасных для оборудования значений.
В основе работы устройства лежит технология высокоэнергетических варисторов (MOV), которые при превышении допустимого напряжения скачкообразно снижают своё сопротивление и отводят ток импульса на землю. Каждый полюс УЗИП оснащён съёмным модулем, что упрощает замену вышедших из строя элементов без демонтажа всего устройства. Внутренний термопредохранитель и система термического отключения обеспечивают безопасное отключение модуля от сети при его перегреве, а механический индикатор на каждом полюсе сигнализирует о состоянии устройства. Подключение выполняется через винтовые клеммы сечением 2,5–25 мм² или посредством шины, монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715). Устройство совместимо с сетями типа TNS (230/400 В, 3-фазная + нейтраль) и работает в режимах защиты «общий» (L/PE) и «дифференциальный» (N/PE). Опционально доступна версия с дистанционной сигнализацией DS44S-230 с выходом на перекидной контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
- Защита промышленного оборудования, станков, систем автоматизации и КИПиА от импульсных перенапряжений
- Защита серверных, телекоммуникационных и IT-систем, чувствительных к скачкам напряжения
- Применение в жилых, коммерческих и административных зданиях с трёхфазным вводом питания
- Защита систем освещения, HVAC-оборудования, насосов и другого инженерного оборудования зданий
Ключевые особенности
- Тип 2 по классификации IEC/EN 61643-11 — защита от коммутационных и индуцированных грозовых перенапряжений
- Съёмные модули для каждой фазы — быстрая и удобная замена без отключения всей системы
- Визуальная индикация состояния (механический индикатор на каждом полюсе) и опциональная дистанционная сигнализация
- Высокий номинальный разрядный ток In = 20 кА и суммарный максимальный разрядный ток Imax total = 160 кА
- Соответствие международным и российским стандартам: NF EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011, UL1449 изд. 5
Технические характеристики
- Тип УЗИП: Тип 2
- Конфигурация: 3-фазная сеть + нейтраль (4+0), 4 полюса
- Тип сети: TNS, 230/400 В
- Номинальное напряжение линии (Un): 230 В перем. тока
- Максимальное рабочее напряжение (Uc): 255 В перем. тока (MCOV 277 В перем. тока)
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Суммарный максимальный разрядный ток (Imax total, 8/20 мкс): 160 кА
- Уровень защиты (Up) при In: 1,25 кВ (общий/дифференциальный режим)
- Остаточное напряжение при 5 кА (8/20 мкс): 0,9 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): менее 1 мА
- Токопроводящий ток (If): отсутствует
- Технология: высокоэнергетический варистор (MOV)
- Режимы подключения: L/PE и N/PE
- Режимы защиты: общий и дифференциальный
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Сменный модуль: DSM40-230
- Дистанционная сигнализация: опция DS44S-230 (выход на перекидной контакт)
- Термическое отключение: встроенное
- Рекомендуемые предохранители: тип gG, 50 А
- Устройство защитного отключения: тип «S» или с задержкой
- Вес: 0,339 кг
- Артикул: 461502
