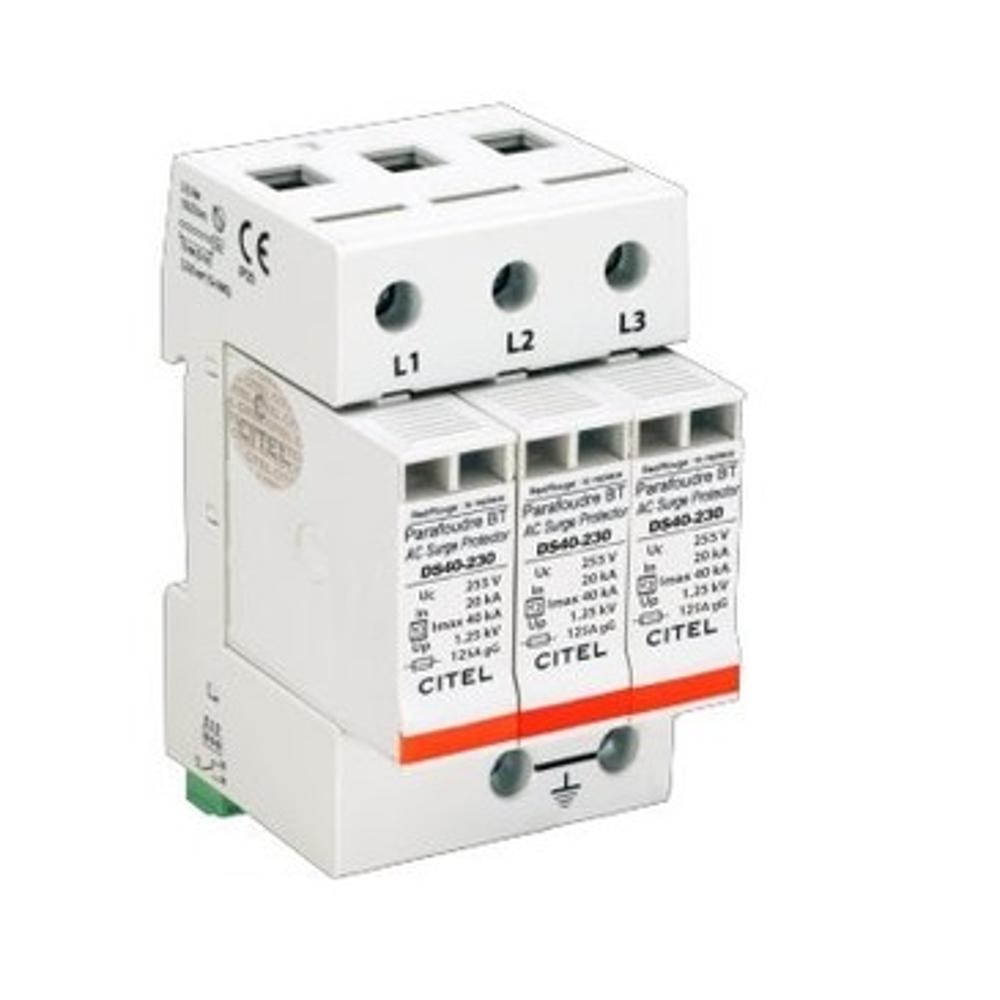

Устройство защиты от импульсных перенапряжений CITEL DS43VGS-120 (артикул 461673) — это трехфазный УЗИП типа 2+3, предназначенный для защиты электрооборудования от импульсных перенапряжений, вызванных коммутационными процессами и атмосферными разрядами. Устройство обеспечивает надежную защиту по схеме (3+0) в сетях TNC с номинальным напряжением 120/208 В, ограничивая амплитуду опасных импульсов до безопасного для оборудования уровня.
В основе устройства лежит технология VG (MOV + GSG), объединяющая высокоэнергетический варистор и специальный газовый разрядник, что обеспечивает эффективное ограничение перенапряжений без сопровождающего тока и эффекта старения. УЗИП выполнено в виде подключаемого модульного блока, устанавливаемого на симметричную DIN-рейку 35 мм (EN 60715), с подключением через винтовые клеммы сечением 2,5–25 мм². Устройство совместимо с трехфазными сетями TNC, оснащено визуальной индикацией срабатывания по каждому полюсу и дистанционной сигнализацией состояния через перекидной контакт. При исчерпании ресурса модуль автоматически отключается от сети, обеспечивая безопасность эксплуатации.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в трехфазных сетях 120/208 В
- Защита промышленного и телекоммуникационного оборудования от импульсных перенапряжений
- Защита систем электроснабжения объектов коммерческой и административной недвижимости
- Применение в составе многоуровневых систем защиты (координация с УЗИП типа 1)
- Защита оборудования с чувствительной электроникой в сетях с частыми коммутационными переключениями
Ключевые особенности
- Тип 2+3 по классификации IEC/EN 61643-11 — комбинированная защита от коммутационных и атмосферных перенапряжений
- Технология VG (высокоэнергетический варистор + специальный газовый разрядник) — отсутствие сопровождающего тока и эффекта старения
- Подключаемые модули с возможностью быстрой замены (сменный модуль DSM40VG-120)
- Визуальная индикация срабатывания по каждому полюсу и дистанционная сигнализация через перекидной контакт
- Оптимизация под временные перенапряжения (TOV) с выдерживанием до 230 В в течение 120 минут
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация UL Recognized
Технические характеристики
- Тип УЗИП: 2+3
- Конфигурация: 3-фазная, схема (3+0), TNC
- Номинальное напряжение сети (Un): 120 В перем. тока
- Максимальное рабочее напряжение (Uc): 150 В перем. тока
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Общий максимальный разрядный ток (Imax total): 120 кА
- Уровень защиты L/PE при In (8/20 мкс): 1,25 кВ
- Остаточное напряжение при In (8/20 мкс): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Выдерживаемое перенапряжение TOV (5 с): 180 В; TOV (120 мин): 230 В
- Способ подключения: винтовые клеммы 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Рекомендуемые предохранители: тип gG — 50 А
- Устройство защитного отключения: тип «S» или с задержкой
- Артикул: 461673
