УЗИП переменного тока серии DS

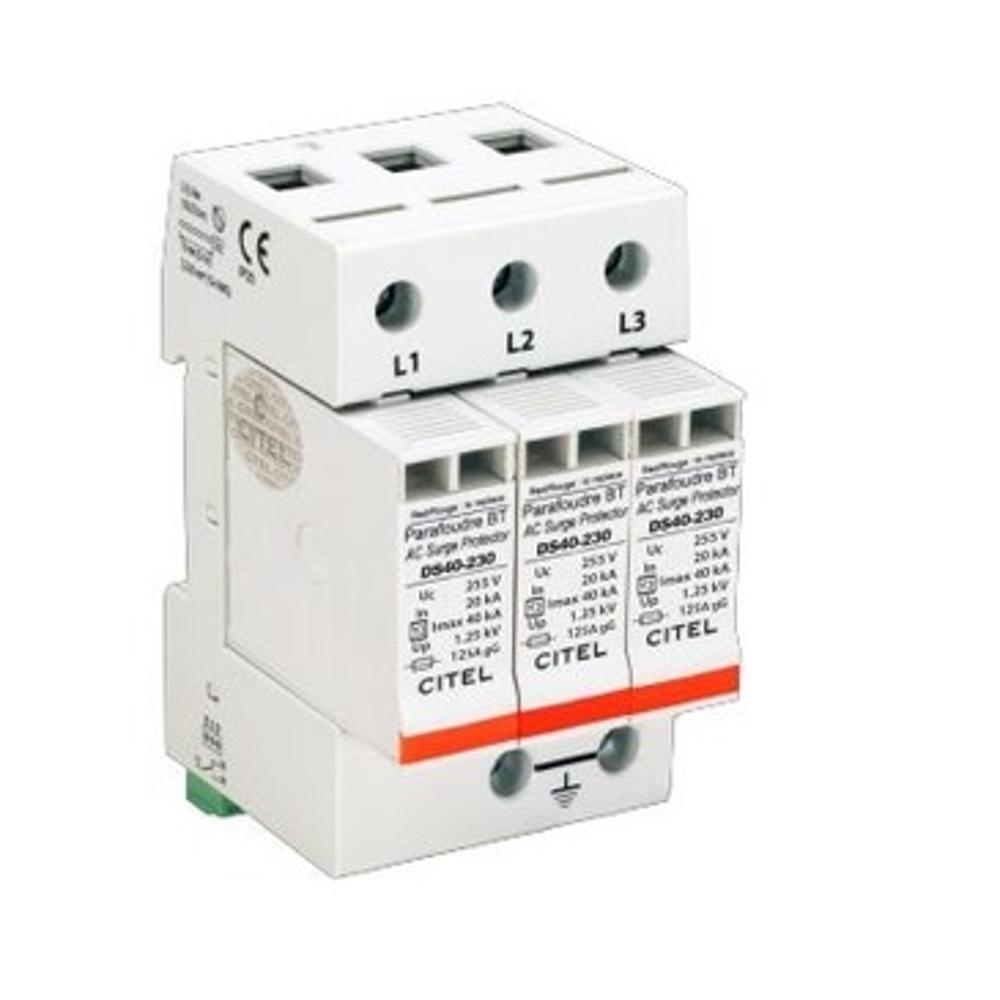

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS43VG-120 (461653)

Не знаете, какая модель подходит?

Артикул: 461653
Цена товара:
9 285 ₽
Общая цена:
9 285 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2+3 для трёхфазных сетей 120/208 В. Технология VG (MOV+GSG): нет сопровождающего тока и износа. In 20 кА, Imax 40 кА (120 кА общий), Up 1,25 кВ. Съёмные модули, индикация состояния, DIN-рейка. Стандарты IEC/EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS43VG-120 (артикул 461653) — это многополюсный ограничитель перенапряжений переменного тока типа 2+3, предназначенный для защиты трёхфазных электрических сетей 120/208 В от грозовых и коммутационных импульсных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от опасных скачков напряжения, отводя избыточную энергию импульса в заземляющий контур. Применение УЗИП позволяет предотвратить выход из строя чувствительной электроники, повреждение изоляции кабелей и возгорания, вызванные перенапряжениями.

В основе работы устройства лежит фирменная технология VG Technology, объединяющая высокоэнергетический варистор (MOV) и специальный газовый разрядник (GSG), дополненные термопредохранителем (Ft) и системой терморазъединения (t°). Такая комбинация обеспечивает отсутствие сопровождающего и рабочего тока, а также исключает эксплуатационное изнашивание компонентов. Устройство выполнено по схеме 3+0 (три полюса, система TNC) с подключением L/PE и режимами защиты «общий/дифференциальный». Модульная конструкция со съёмными картриджами позволяет быстро заменять отработавшие модули (артикул запасного модуля — DSM40VG-120) без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми клеммами сечением 2,5–25 мм² или через шину. Устройство оптимизировано под временные перенапряжения (TOV) и соответствует стандартам EN 61643-11, IEC 61643-11 и UL1449 изд. 5.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 120/208 В
  • Защита ответственного электрооборудования: серверных, ЦОД, систем связи и телекоммуникаций
  • Защита промышленного оборудования, станков с ЧПУ, приводов и систем автоматизации
  • Защита объектов с воздушными линиями электропередачи, подверженных грозовым воздействиям
  • Применение в коммерческих и административных зданиях, где требуется защита от импульсных перенапряжений

Ключевые особенности

  • Тип 2+3 — комбинированная защита от коммутационных и грозовых перенапряжений
  • Технология VG (MOV + GSG) — отсутствие сопровождающего и рабочего тока, нет эксплуатационного изнашивания
  • Съёмные модули для быстрой замены без отключения всей системы
  • Оптимизирован под временные перенапряжения (TOV): выдерживает 180 В в течение 5 с и 230 В в течение 120 мин
  • Визуальная индикация состояния — механический индикатор отключения на каждом полюсе
  • Опциональная дистанционная сигнализация (DS43VGS-120) с перекидным контактом

Технические характеристики

  • Тип УЗИП: 2+3
  • Конфигурация: 3-фазная, схема 3+0, система TNC
  • Номинальное напряжение сети (Un): 120 В перем. тока
  • Максимальное рабочее напряжение (Uc): 150 В перем. тока
  • Номинальный разрядный ток (In, 15×8/20 мкс): 20 кА
  • Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
  • Общий максимальный разрядный ток (Imax total): 120 кА
  • Уровень защиты L/PE при In (Up): 1,25 кВ
  • Остаточное напряжение при In (Up-in): 0,6 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Способ подключения: винтовые клеммы 2,5–25 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопласт UL94 V-0
  • Степень защиты: IP20
  • Рабочая температура: от −40 до +85 °C
  • Вес: 0,25 кг
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 5
  • Сертификация: UL Recognized

Характеристики

Электрические характеристики
Тип УЗИП 2+3
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 150
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 40
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
