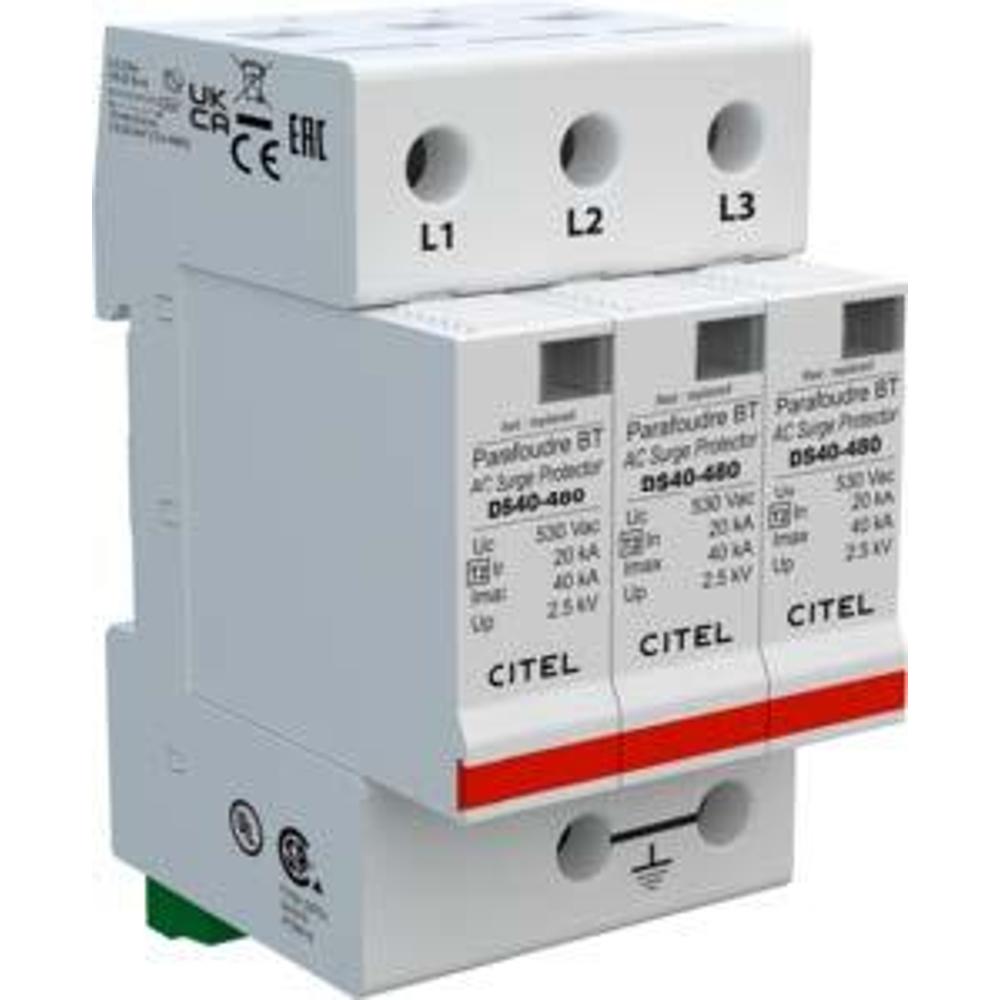

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS43S-480 (артикул 461017) серии DS40 представляет собой модульный ограничитель перенапряжений типа 1 по классификации UL1449, предназначенный для защиты электрооборудования и распределительных сетей переменного тока от опасных импульсных перенапряжений, вызванных прямыми ударами молнии, коммутационными процессами и переходными процессами в сети. Устройство обеспечивает надёжное ограничение перенапряжений в трёхфазных сетях с напряжением 480 В переменного тока, защищая как фазные, так и линейные проводники, и применяется в системах с конфигурацией 3PH, 3W+G (Delta).
В основе работы УЗИП лежит технология металлооксидных варисторов (MOV) — высокоэнергетических варисторов, способных поглощать значительную энергию импульса и рассеивать её в виде тепла. Устройство оснащено термозащитой (термопредохранителем Ft), системой термического отключения t° и индикатором отключения MI, что обеспечивает безопасное отключение при перегреве или исчерпании ресурса варистора. Защита реализована по схемам «общая мода» (Common mode) и «дифференциальная мода» (Differential mode) с режимами L-L и L-G. Подключение выполняется через винтовые клеммы с сечением провода от 2,5 до 35 мм² (гибкий) и от 2,5 до 25 мм² (многожильный), момент затяжки 2,0–2,5 Н·м. Устройство монтируется на DIN-рейку, имеет встроенную визуальную индикацию и дистанционные контакты для передачи сигнала о срабатывании в систему мониторинга. УЗИП совместимо с сетями TN-C, TNC и другими системами заземления, где требуется защита типа 1.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов и зданий.
- Защита трёхфазных сетей 480 В переменного тока с конфигурацией «звезда» или «треугольник» (Delta) в системах электроснабжения.
- Оборудование телекоммуникационных и IT-систем, чувствительных к импульсным перенапряжениям.
- Системы автоматизации, управления и диспетчеризации на промышленных предприятиях.
- Защита источников бесперебойного питания (ИБП), частотных преобразователей и другого ответственного электрооборудования.
Ключевые особенности
- Модульная конструкция с возможностью замены варисторного модуля (артикул запасного модуля DSM40-480).
- Визуальный индикатор состояния и дистанционные контакты для удалённого мониторинга.
- Высокий суммарный разрядный ток Imax Total до 120 кА (8/20 мкс) и номинальный разрядный ток In 20 кА.
- Соответствие стандарту UL1449 5-й редакции, категория UL VZCA, VZCA7, файл E326289.
- Корпус из термопластика с классом горючести UL94 V0, степень защиты IP20, NEMA 1 (NEMA 2).
- 10-летняя гарантия производителя.
Технические характеристики
- Тип устройства: УЗИП типа 1 (UL1449 Type 1 Listed SPD), модульный.
- Номинальное напряжение: 480 В переменного тока (AC).
- Схема защиты: 3+0, 3 полюса, конфигурация сети 3PH, 3W+G, Delta (TNC).
- Максимальный разрядный ток (Imax, 8/20 мкс): 40 кА на полюс; суммарный Imax Total: 120 кА.
- Номинальный разрядный ток (In, 8/20 мкс): 20 кА.
- Импульсный ток (Iimp, 10/350 мкс): 4 кА.
- Напряжение защиты (VPR): 4000 В (L-L), 1800 В (L-G).
- Максимальное длительное рабочее напряжение (MCOV): 550 В.
- Ток короткого замыкания (SCCR): 100 кА.
- Режимы защиты: L-L, L-G (общая и дифференциальная мода).
- Индикация: визуальный индикатор и дистанционные контакты.
- Способ монтажа: DIN-рейка, установка внутри помещений.
- Материал корпуса: термопластик UL94 V0.
- Степень защиты: IP20, NEMA 1 (NEMA 2).
- Рабочая температура: от -40 °C до +85 °C.
- Габаритные размеры: 99 × 67 × 54 мм (Д × В × Ш).
- Вес: 0,31 кг (0,90 фунта).
- Стандарты: UL1449 5th Edition, CSA, ROHS, NOM-003-SCFI-2014, NOM-001-SCFI-1993.
