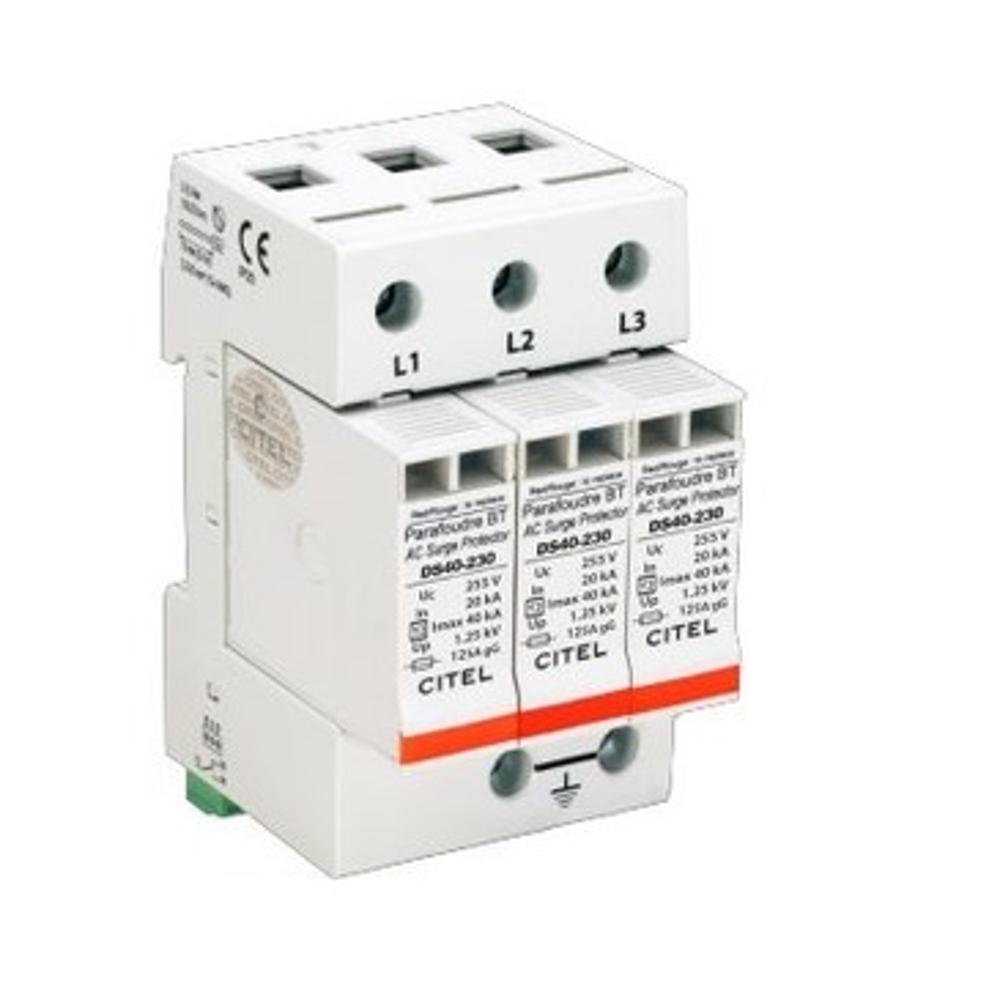

Устройство защиты от импульсных перенапряжений CITEL DS43S-320 (артикул 461923) — это модульный УЗИП Тип 2, предназначенный для защиты однофазных электрических сетей от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей, ограничивая амплитуду импульсных перенапряжений до безопасного для оборудования уровня.
В основе работы устройства лежит технология варисторов на основе оксида металла (MOV), обеспечивающая высокое быстродействие и эффективное ограничение перенапряжений. УЗИП устанавливается на DIN-рейку в распределительном щите и подключается по схеме (3+0) с конфигурацией сети TNC (1PH, 3W+G, Split Phase). Устройство рассчитано на номинальное напряжение 230/400 В переменного тока с максимальным длительным рабочим напряжением UC 320 В. УЗИП имеет номинальный разрядный ток In = 20 кА (8/20 мкс) и максимальный разрядный ток Imax = 40 кА (8/20 мкс), суммарный Imax total = 120 кА. Устройство оснащено визуальным индикатором состояния и дистанционной сигнализацией (сухие контакты) для интеграции в системы мониторинга. При выходе из строя срабатывает предохранительная развязка (fuse-link), обеспечивающая безопасное отключение. Корпус выполнен из термопластика UL94-V0, степень защиты NEMA 2 (IP20).
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, коммерческих и промышленных зданиях
- Защита электрооборудования, чувствительного к импульсным перенапряжениям: компьютеров, серверов, систем связи, контрольно-измерительных приборов
- Организация второй ступени защиты в системах молниезащиты совместно с УЗИП Тип 1
- Защита однофазных сетей TNC с заземлённой нейтралью
- Применение в системах гарантированного электропитания, АСУ ТП, телекоммуникационных шкафах и щитах автоматики
Ключевые особенности
- Модульная конструкция с возможностью замены варисторного модуля (запасная часть DSM40-400)
- Визуальный индикатор состояния и дистанционные сигнальные контакты для мониторинга
- Высокий разрядный ток: In = 20 кА, Imax = 40 кА, Imax total = 120 кА
- Безопасное отключение при выходе из строя через предохранительную развязку (fuse-link)
- Соответствие стандарту UL1449 5-й редакции, категория UL Type 4CA, файл E326289
- Гарантия производителя 10 лет
Технические характеристики
- Артикул: 461923
- Производитель: CITEL
- Серия: DS40
- Тип УЗИП: Тип 2, UL1449 5th Ed. Type 4CA
- Схема подключения: (3+0), 3 полюса, TNC
- Номинальное напряжение: UN 230/400 В AC, UC 320 В
- Номинальный разрядный ток (In, 8/20 мкс): 20 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 40 кА
- Суммарный максимальный разрядный ток (Imax total): 120 кА
- Импульсный ток (Iimp, 10/350 мкс): 4 кА
- Режимы защиты: L-L, L-N, L-G, N-G
- MCOV: 600/-/320/- В
- Технология: MOV (металлооксидный варистор)
- Конфигурация сети: 1PH, 3W+G, Split Phase
- Способ подключения: винтовые клеммы SPD (8-12 AWG), клеммные блоки 6 AWG
- Монтаж: DIN-рейка
- Материал корпуса: термопластик UL94-V0
- Степень защиты: NEMA 2 (IP20)
- Диапазон рабочих температур: от -35 °C до +60 °C
- Диагностика: визуальный индикатор и дистанционные контакты
- Безопасное поведение при отказе: отключение через предохранительную развязку
- Запасная часть: DSM40-400
- Вес: 0,282 кг (0,90 lbs)
- Стандарты: UL1449 5th Edition, UL категория VZCA2, VZCA8, UL File E326289, NOM-003-SCFI-2014, NOM-001-SCFI-1993, RoHS
