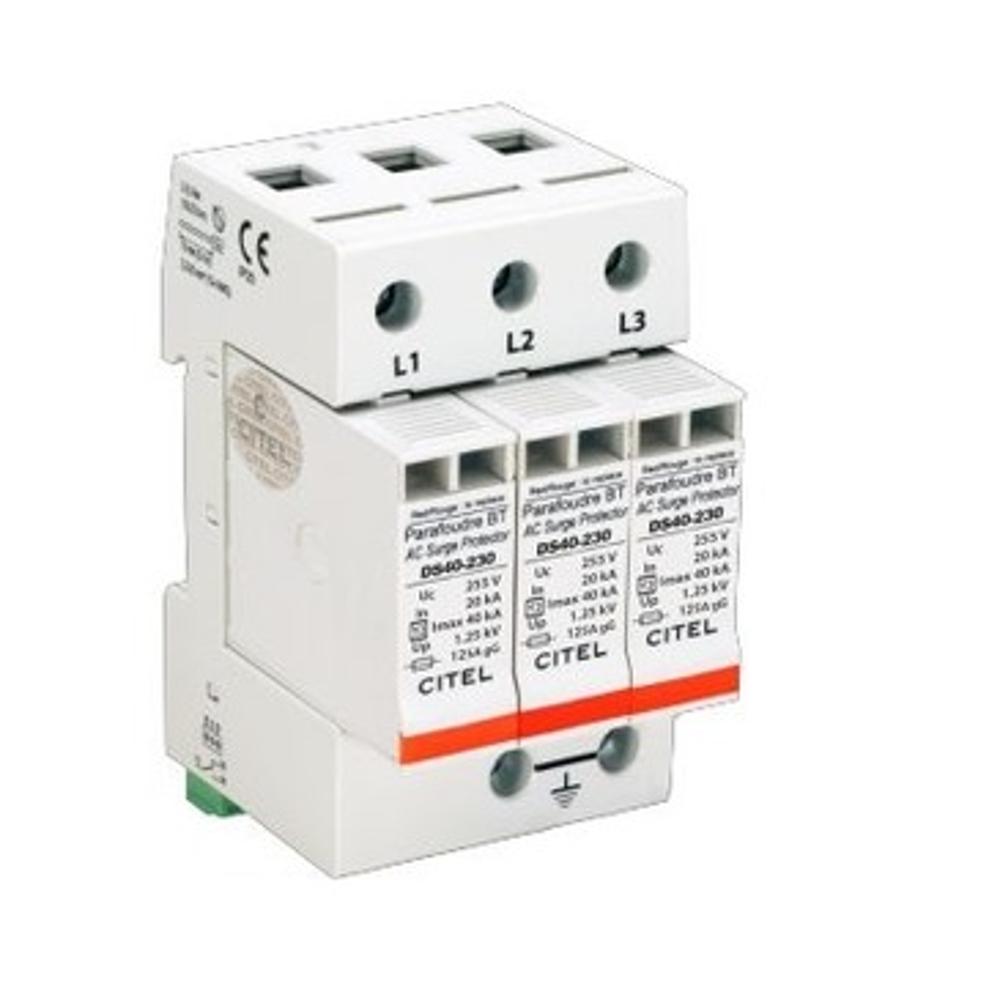

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS43S-230 (арт. 461523) представляет собой однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в трехфазных сетях с системой заземления TN-C. Прибор эффективно отводит импульсные токи, возникающие в результате ударов молнии или коммутационных процессов, предотвращая повреждение дорогостоящего оборудования. Данная модель оснащена комбинированной системой индикации: визуальным механическим индикатором и дистанционной сигнализацией, что позволяет своевременно обнаружить выход модуля из строя.
УЗИП CITEL DS43S-230 построено на базе мощных варисторов, обеспечивающих высокую скорость срабатывания и значительную энергоемкость. Принцип работы основан на ограничении напряжения до безопасного уровня (Up = 1,25 кВ) за счет шунтирования импульса в землю. Устройство рассчитано на работу в трехфазных сетях 230/400 В с максимальным рабочим напряжением 275 В AC и способно выдерживать временные перенапряжения до 335 В в течение 5 секунд. Монтаж осуществляется на стандартную DIN-рейку 35 мм, а подключение производится винтовыми зажимами сечением до 25 мм². Благодаря модульной конструкции, возможна быстрая замена сменного элемента без демонтажа всего устройства.
Области применения
- Защита распределительных щитов в жилых, административных и промышленных зданиях с системой заземления TN-C.
- Установка в вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ) для защиты от грозовых и коммутационных перенапряжений.
- Применение в системах электроснабжения объектов с трехфазной сетью 380 В (линейное напряжение) и системой заземления TN-C.
- Использование в телекоммуникационных и IT-инфраструктурах, где требуется непрерывность работы и защита чувствительного оборудования.
- Модернизация существующих систем молниезащиты в соответствии с требованиями IEC 61643-11 и ГОСТ Р 51992-2011.
Ключевые особенности
- Тип 2 (класс II) согласно классификации IEC 61643-11, предназначен для защиты от наведенных перенапряжений.
- Высокая пропускная способность: номинальный ток разряда 20 кА (15 импульсов 8/20 мкс), максимальный ток разряда 40 кА.
- Суммарный ток разряда 120 кА для трехполюсного исполнения (схема 3+0).
- Низкий уровень защитного напряжения Up = 1,25 кВ, обеспечивающий надежную защиту современного оборудования.
- Наличие дистанционной сигнализации (перекидной контакт) и механического индикатора состояния для мониторинга работоспособности.
- Сменный модуль DSM40-230 позволяет восстанавливать работоспособность устройства без замены корпуса и демонтажа проводки.
Технические характеристики
- Тип устройства: УЗИП Тип 2 (класс II)
- Схема подключения: 3+0 (3 полюса, система TN-C)
- Номинальное напряжение сети: 230/400 В AC
- Максимальное рабочее напряжение (Uc): 275 В AC (MCOV 277 В)
- Номинальный ток разряда (In): 20 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
- Суммарный ток разряда (Itotal): 120 кА
- Уровень защиты (Up): 1,25 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки (Ipe): менее 1 мА
- Дистанционная сигнализация: перекидной контакт (опция)
- Сменный модуль: DSM40-230
- Диапазон рабочих температур: от -40°C до +85°C
- Класс защиты корпуса: IP20
- Материал корпуса: термопластик UL94-V0
- Монтаж: DIN-рейка 35 мм (EN60715)
- Сечение подключаемых проводников: 2,5–25 мм²
- Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
