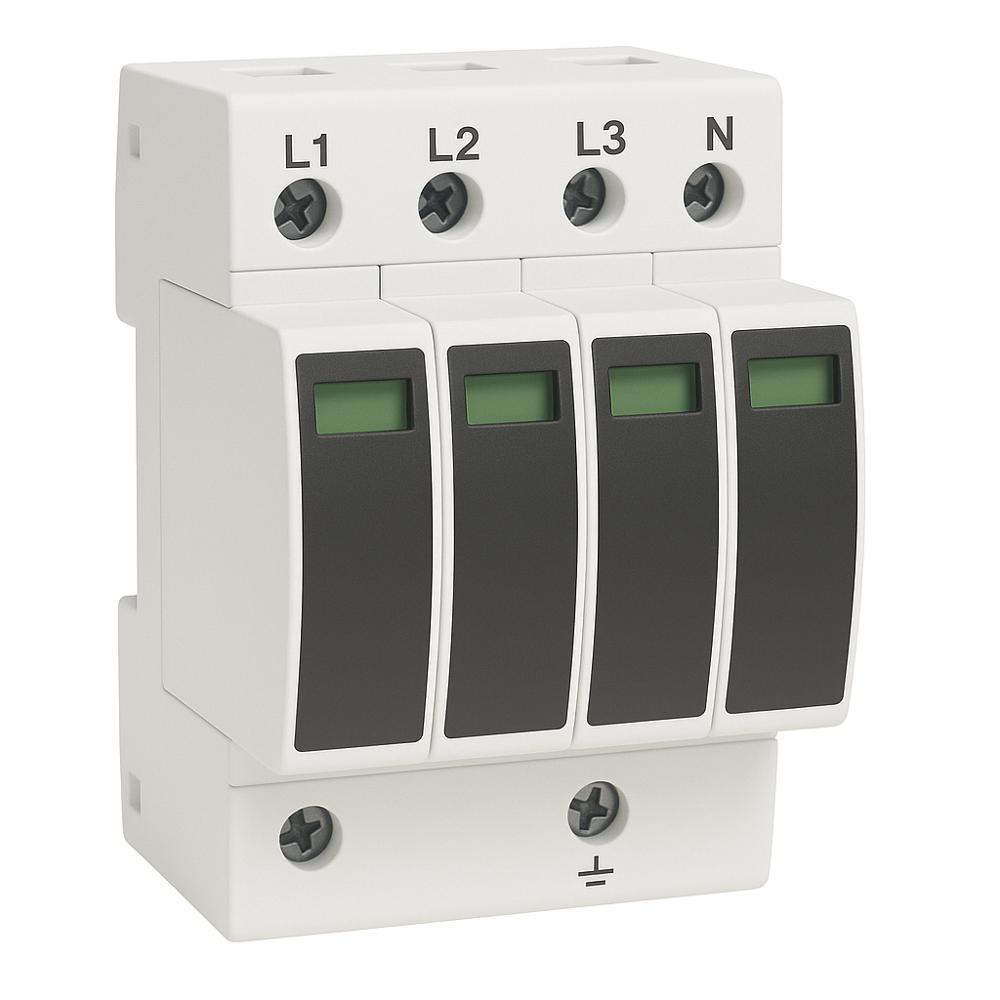

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS43S-1200 (артикул 33151471) — это трёхфазное устройство защиты типа 2, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, возникающих в результате коммутационных процессов или удалённых грозовых разрядов. Устройство обеспечивает надёжное ограничение перенапряжений в сетях с номинальным напряжением 800 В AC, отводя избыточную энергию в заземление и предотвращая повреждение подключённого оборудования.
В основе работы УЗИП CITEL DS43S-1200 лежит высокоэнергетический варистор (V), который при превышении допустимого уровня напряжения резко снижает своё сопротивление и отводит импульсный ток на землю. Устройство оснащено встроенной системой термического отключения (Ft) с тепловым предохранителем, а также механическими индикаторами отключения (MI) для каждой фазы. Конфигурация УЗИП выполнена по схеме 3+1-Y diagram с подключением L/PE, что обеспечивает защиту по режиму MC. Подключение к сети осуществляется через винтовые зажимы сечением 2,5–25 мм² или шину. Устройство совместимо с трёхфазными сетями с конфигурацией нейтрали TNC и соответствует стандартам EN 61643-11 / IEC 61643-31.
Области применения
- Защита трёхфазного электрооборудования в промышленных сетях 800 В AC
- Системы электроснабжения с конфигурацией нейтрали TNC
- Промышленные объекты с высоким риском коммутационных перенапряжений
- Распределительные щиты и вводно-распределительные устройства (ВРУ)
- Защита оборудования на объектах с повышенными требованиями к надёжности электроснабжения
Ключевые особенности
- Тип 2 — защита от коммутационных и удалённых грозовых перенапряжений
- Сменные модули для каждой фазы (модуль замены DSM40-600)
- 4 механических индикатора отключения для визуального контроля состояния
- Дистанционная сигнализация отключения через выход на перекидной контакт
- Встроенный терморазмыкатель и система термического отключения
- Корпус из термопластика UL94 V-0, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2
- Сеть: 800 В, 3-фазная
- Конфигурация нейтрали: TNC
- Номинальное напряжение линии (Un): 800 Vac
- Макс. рабочее напряжение АС (Uc): 1200 Vac
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 40 кА
- Уровень защиты L/PE @ In (8/20 мкс): 6,4 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: варистор
- Конфигурация УЗИП: 3+1-Y diagram
- Подсоединение к сети: зажим под винт 2,5–25 мм² / шина
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Модуль замены: DSM40-600
- Плавкий предохранитель: тип gG — 50 А
- Соответствие стандартам: EN 61643-11 / IEC 61643-31
- Сертификация: EAC
- Артикул: 33151471
