Устройство защиты от импульсных перенапряжений CITEL DS43-480 (артикул 461007) — это многополюсный ограничитель перенапряжений Тип 2 для трёхфазных сетей переменного тока. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети. УЗИП устанавливается на вводе в распределительный щит и обеспечивает надёжное отведение импульсных токов на землю, предотвращая повреждение чувствительной электроники, силового оборудования и систем автоматики.

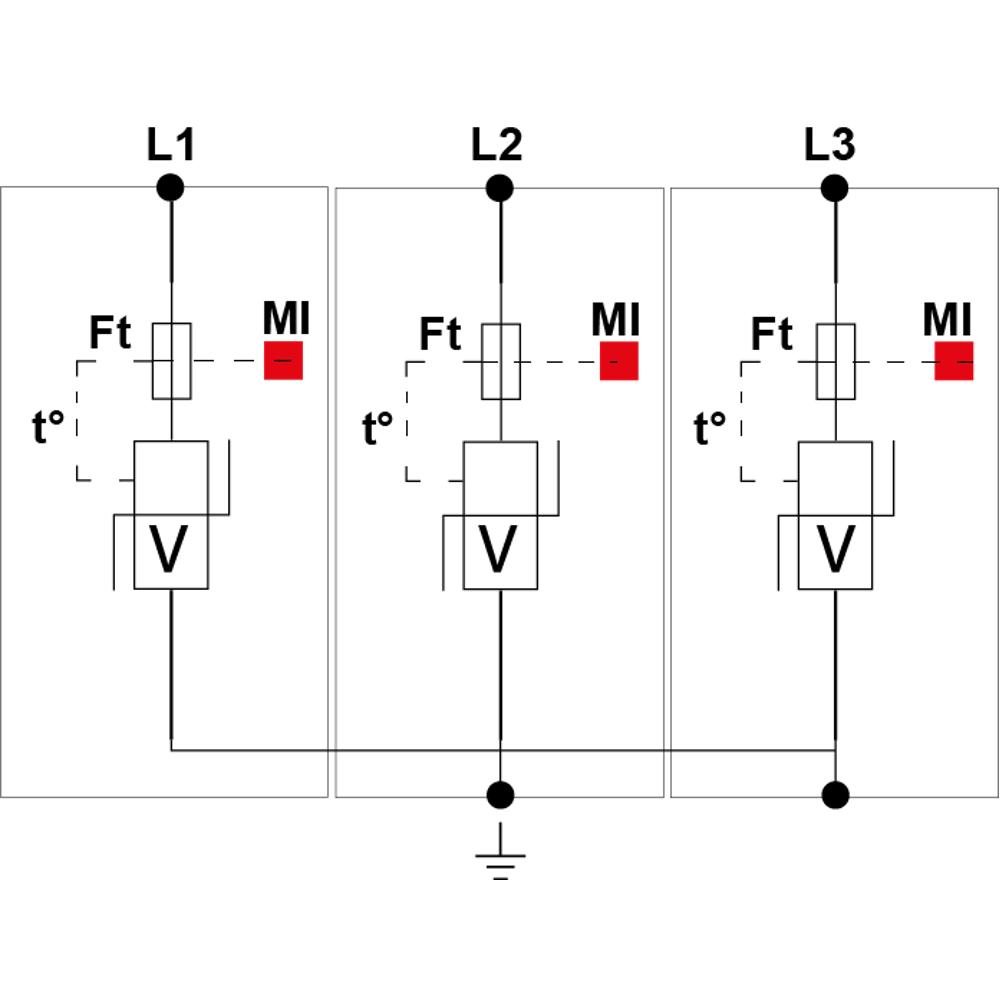

В основе работы устройства лежит технология высокоэнергетических варисторов (MOV), которые при превышении допустимого напряжения мгновенно снижают своё сопротивление и отводят избыточный ток на заземление. Каждый полюс УЗИП оснащён съёмным модулем, что упрощает замену вышедших из строя элементов без демонтажа всего устройства. Внутренний термопредохранитель и система термического отключения обеспечивают безопасное отключение модуля от сети при перегреве. Устройство подключается по схеме L/PE (общий и дифференциальный режим защиты) и совместимо с трёхфазными сетями TNS с номинальным напряжением 480 В переменного тока. Для дистанционного контроля состояния предусмотрена опция DS43S-480 с выходом на переключающий контакт.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов
- Защита трёхфазного электрооборудования: электродвигателей, трансформаторов, частотных преобразователей
- Защита систем электроснабжения коммерческих и административных зданий
- Защита телекоммуникационного и серверного оборудования в ЦОД и узлах связи
- Защита систем освещения, отопления, вентиляции и кондиционирования (HVAC) на объектах с трёхфазным питанием
Ключевые особенности
- Тип 2 по классификации IEC/EN 61643-11 — защита от коммутационных и грозовых перенапряжений
- Съёмные модули для каждой фазы — быстрая замена без отключения всего щита
- Визуальная индикация состояния каждого полюса — механический индикатор отключения
- Опция дистанционной сигнализации DS43S-480 с переключающим контактом для интеграции в системы мониторинга
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 изд.5 и ГОСТ Р 51992-2011
- Корпус из термопластика UL94 V-0 с классом защиты IP20, монтаж на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: Тип 2
- Конфигурация: 3-фазное исполнение (3+0), TNS
- Номинальное напряжение сети (Un): 480 В перем. тока
- Максимальное рабочее напряжение (Uc): 530 В перем. тока
- Номинальный разрядный ток (In): 20 кА (15 импульсов 8/20 мкс)
- Максимальный разрядный ток на полюс (Imax): 40 кА (8/20 мкс)
- Общий максимальный разрядный ток (Imax total): 120 кА (8/20 мкс)
- Уровень защиты (Up L/PE): 2,5 кВ при In
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): менее 1 мА
- Ток сопровождающего тока (If): отсутствует
- Термическое отключение: встроенное, с индикацией
- Способ подключения: винтовые клеммы 2,5–25 мм² / шина
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Материал корпуса: термопластик UL94 V-0
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Сменный модуль: DSM40-480
- Рекомендуемые предохранители: тип gG, 50 А
- Вес: 0,31 кг
- Артикул: 461007
