Краткое описание
УЗИП Тип 2 для трёхфазных сетей 230/400 В (схема 3+0, система IT). Разрядный ток 20 кА (Imax 40 кА на полюс, суммарно 120 кА), уровень защиты 1,8 кВ. Съёмные модули с индикацией, терморазъединитель, монтаж на DIN-рейку. Соответствие EN/IEC 61643-11 и ГОСТ.

Описание

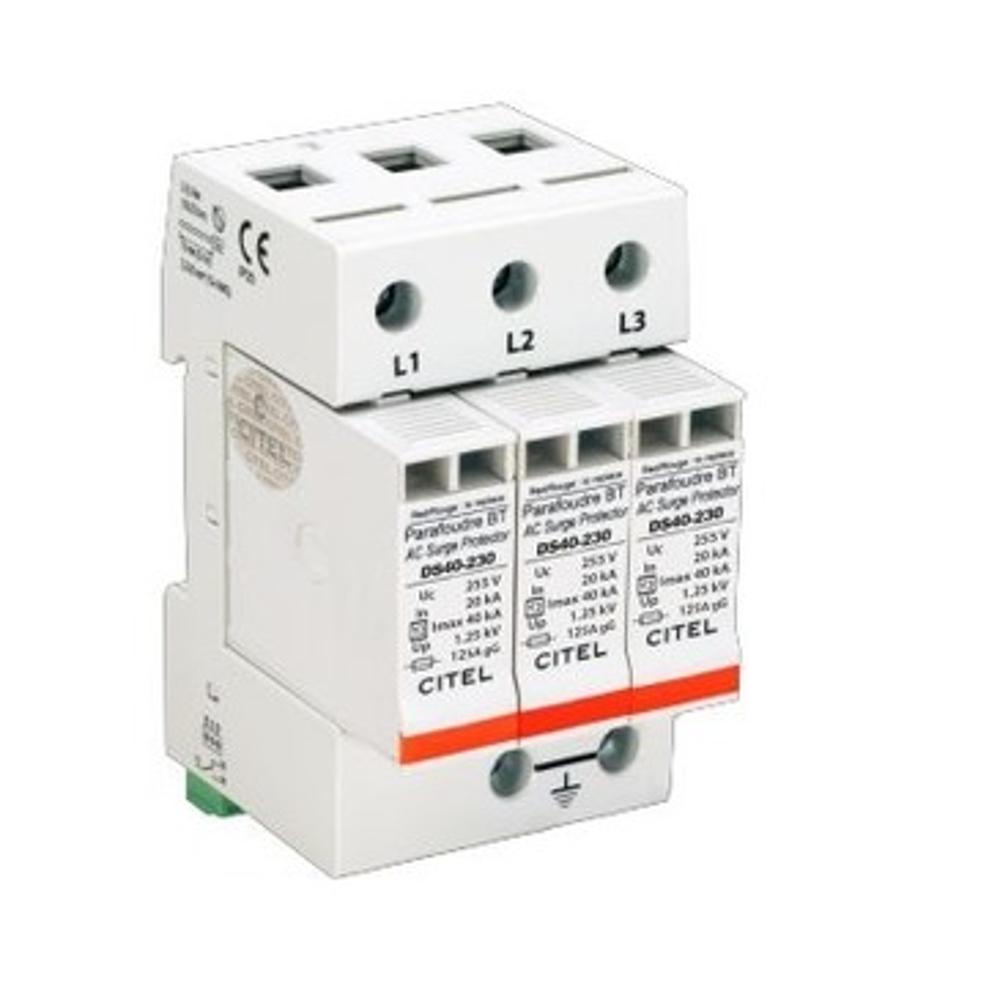

Устройство защиты от импульсных перенапряжений CITEL DS43-400 (артикул 461403) — это многополюсный ограничитель перенапряжений Тип 2, предназначенный для защиты трёхфазных сетей переменного тока 230/400 В от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается на вводе в электроустановку и обеспечивает надёжную защиту электрооборудования, распределительных щитов и потребителей от разрушительного воздействия перенапряжений, отводя избыточную энергию импульса на заземление.

В основе работы УЗИП CITEL DS43-400 лежит технология высокоэнергетических варисторов (MOV), которые при превышении допустимого уровня напряжения мгновенно снижают своё сопротивление и шунтируют опасный импульс на шину PE. Устройство выполнено по схеме 3+0 (три полюса) и предназначено для работы в трёхфазных сетях с системой заземления IT. Каждый полюс оснащён съёмным защитным модулем с собственным терморазъединителем и механическим индикатором состояния, что позволяет оперативно заменять отработавший модуль без демонтажа всего устройства. Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шинного соединения, монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство соответствует требованиям EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 изд. 5, что подтверждает его пригодность для применения в сетях как переменного тока промышленной частоты, так и в составе ответственных электроустановок.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 230/400 В
  • Защита промышленного оборудования, станков, насосов и технологических линий от импульсных перенапряжений
  • Защита объектов с системой заземления IT: медицинские учреждения, производственные площадки, объекты с изолированной нейтралью
  • Защита систем электроснабжения коммерческих и административных зданий, серверных и центров обработки данных
  • Применение в составе многоуровневых систем защиты совместно с УЗИП Тип 1 и Тип 3

Ключевые особенности

  • Многополюсное устройство защиты Тип 2 для трёхфазных сетей (схема 3+0)
  • Съёмные защитные модули для каждой фазы с индивидуальными индикаторами состояния
  • Опция дистанционной сигнализации неисправности (DS43S-400, перекидной контакт)
  • Встроенный терморазъединитель и безопасное отключение от сети при перегреве (failsafe)
  • Соответствие EN 61643-11, IEC 61643-11, ГОСТ Р 51992-2011 и UL1449 изд. 5

Технические характеристики

  • Тип УЗИП: Тип 2
  • Конфигурация: 3-фазное, схема 3+0, три полюса
  • Номинальное напряжение сети (Un): 400 В перем. тока (230/400 В, 3-фазная)
  • Максимальное рабочее напряжение (Uc): 440 В перем. тока
  • Система заземления: IT
  • Номинальный разрядный ток (In, 15 × 8/20 мкс): 20 кА
  • Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
  • Суммарный максимальный разрядный ток (Imax total): 120 кА
  • Уровень защиты L/PE при In (Up): 1,8 кВ
  • Остаточное напряжение при 5 кА (Up-5kA): 1,3 кВ
  • Ток утечки на землю (Ipe): < 1 мА
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Режим подключения: L/PE; режимы защиты: общий/дифференциальный
  • Технология: высокоэнергетический варистор (MOV)
  • Подключение: винтовые клеммы 2,5–25 мм² или шинное соединение
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопласт UL94 V-0
  • Рабочая температура: −40…+85 °C
  • Степень защиты: IP20
  • Индикация отключения: 1 механический индикатор на полюс
  • Сменный модуль: DSM40-400
  • Дистанционная сигнализация: опция DS43S-400 (перекидной контакт)
  • Рекомендуемые предохранители: тип gG, 50 А
  • Устройство защитного отключения: тип «S» или с задержкой
  • Габариты: см. диаграмму; вес: 0,284 кг
  • Артикул: 461403

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления IT
Uc AC, макс. рабочее напр., В 440
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 40
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
