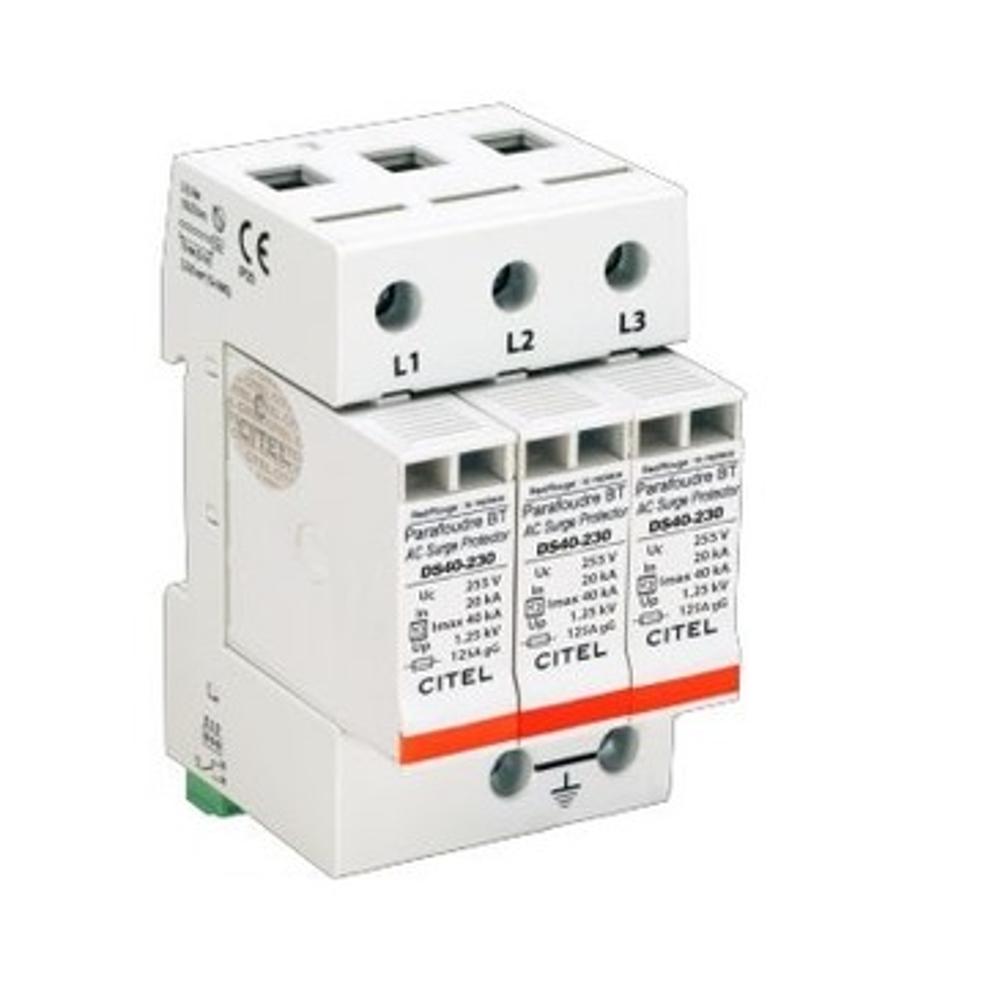

Устройство защиты от импульсных перенапряжений CITEL DS43-120 (артикул 461603) — это многополюсный ограничитель импульсных перенапряжений Типа 2, предназначенный для защиты трёхфазных электрических сетей переменного тока от опасных коммутационных и атмосферных перенапряжений. Устройство устанавливается на вводе питания и обеспечивает надёжную защиту электрооборудования, распределительных щитов и ответственных потребителей от разрушительного воздействия импульсных скачков напряжения.
В основе работы УЗИП лежит технология высокоэнергетических варисторов (MOV), которые мгновенно ограничивают амплитуду импульсного напряжения до безопасного уровня для подключённого оборудования. Устройство выполнено по схеме 3+0 (три полюса) для сетей системы TNC с номинальным напряжением 120/208 В и максимальным рабочим напряжением 150 В переменного тока. Каждый полюс оснащён съёмным защитным модулем, что существенно упрощает техническое обслуживание и замену отработавших элементов без демонтажа всего устройства. Подключение осуществляется через винтовые клеммы сечением от 2,5 до 25 мм² или посредством шины, а монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN 60715). Устройство соответствует требованиям международных стандартов EN 61643-11, IEC 61643-11, UL1449 изд.5 и ГОСТ Р 51992-2011, что подтверждает его высокое качество и надёжность.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов трёхфазных сетей 120/208 В
- Защита промышленного и торгового электрооборудования от импульсных перенапряжений
- Защита систем электроснабжения объектов с повышенными требованиями к надёжности (ЦОД, медицинские учреждения, телекоммуникации)
- Защита оборудования в сетях системы заземления TNC с номинальным напряжением 120 В
- Применение в составе многоуровневых систем защиты совместно с УЗИП Типа 1 и Типа 3
Ключевые особенности
- Многополюсное устройство защиты Типа 2 со съёмными модулями для каждой фазы
- Высокий номинальный разрядный ток In = 20 кА и общий максимальный разрядный ток Imax total = 120 кА
- Визуальная индикация состояния (механический индикатор отключения на каждом полюсе)
- Опциональная дистанционная сигнализация отключения (модуль DS43S-120 с переключающим контактом)
- Термическое отключение и безопасный режим отказа с отключением от сети переменного тока
- Корпус из термопластика UL94 V-0, степень защиты IP20, рабочий диапазон температур от -40 до +85 °C
Технические характеристики
- Тип УЗИП: Тип 2
- Схема защиты: 3+0 (три полюса), система TNC
- Номинальное напряжение сети (Un): 120/208 В, 3 фазы
- Максимальное рабочее напряжение (Uc): 150 В переменного тока
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Общий максимальный разрядный ток (Imax total): 120 кА
- Уровень защиты L/PE при In (Up): 1,2 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): менее 1 мА
- Технология: высокоэнергетический варистор (MOV)
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Сменный модуль: DSM40-120
- Дистанционная сигнализация: опция DS43S-120 (переключающий контакт)
- Рекомендуемые предохранители: тип gG — 50 А
- Соответствие стандартам: EN 61643-11, IEC 61643-11, UL1449 изд.5, ГОСТ Р 51992-2011
- Сертификация: CSA, EAC, UL
- Артикул: 461603
