Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS42VGS-230/G (артикул 461581) — это современное 2-полюсное устройство, предназначенное для защиты однофазной электрической сети 230 В от разрушительных последствий импульсных перенапряжений. Оно выполняет ключевую функцию в системе молниезащиты и защиты от коммутационных помех, отводя опасные токи на землю и ограничивая напряжение до безопасного для подключенного электрооборудования уровня, тем самым предотвращая его выход из строя.

Устройство относится к комбинированному Типу 2+3 (класс B+C) и построено по уникальной схеме 1+1, специально разработанной для сетей с системами заземления TT и TN-S. В его основе лежит запатентованная VG™-технология, которая объединяет мощный газовый разрядник (GSG) и варистор (V) в единый защитный модуль. Это обеспечивает быстрое срабатывание, высокую стойкость к импульсным токам и полное отсутствие сопровождающего тока после гашения импульса. УЗИП монтируется на DIN-рейку 35 мм в главном или вторичном распределительном щите и подключается через внешние предохранители типа gG, что гарантирует безопасность и удобство обслуживания.

Области применения

• Защита вводно-распределительных устройств (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
• Защита чувствительного электронного оборудования: серверов, систем связи, медицинской и измерительной аппаратуры.
• Установка в этажных и квартирных щитах в качестве второй ступени защиты в каскадной схеме с УЗИП Типа 1.
• Защита объектов с протяженными воздушными вводами или расположенных в районах с высокой грозовой активностью.
• Интеграция в системы бесперебойного питания (ИБП) и стабилизаторы напряжения для повышения их надежности.

Ключевые особенности

• Комбинированная защита Тип 2+3: Обеспечивает как защиту от удаленных грозовых разрядов, так и от локальных коммутационных перенапряжений.
• VG™-технология: Гибридная схема (газовый разрядник + варистор) гарантирует отсутствие сопровождающего тока и эксплуатационного износа.
• Сменные модули: Возможность быстрой замены защитного модуля DSM40VG-230 без демонтажа всей конструкции.
• Двойная индикация: Механический индикатор состояния на лицевой панели и контакты (11-12-14) для дистанционной сигнализации.
• Высокая стойкость: Суммарная максимальная стойкость (Imax total) достигает 100 кА для схемы 1+1 в сети TT/TN-S.
• Оптимизация под TOV: Способность выдерживать временные перенапряжения в сети (440 В в течение 5 с), что повышает надежность.

Технические характеристики

• Артикул производителя: 461581
• Тип УЗИП: Тип 2+3 (класс B+C), многополюсный

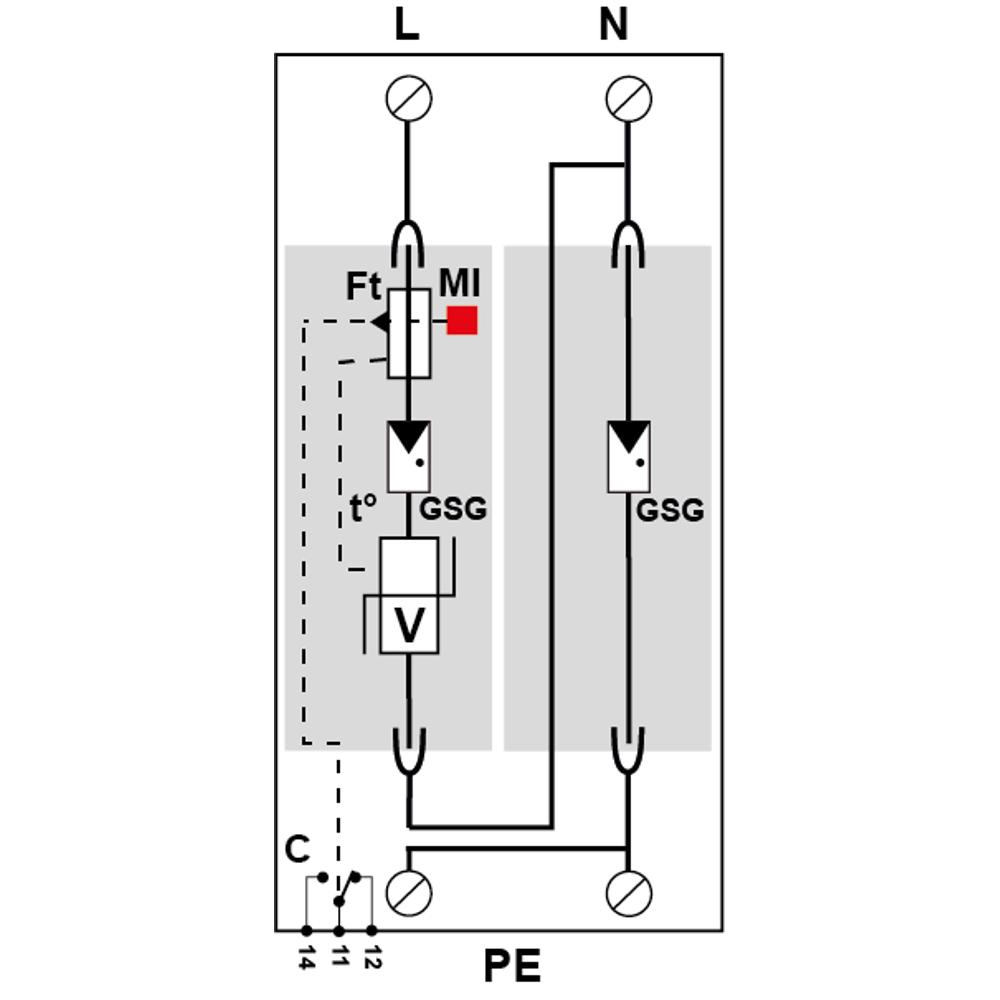

• Схема подключения: 1+1 (L/N и N/PE)
• Сеть: Однофазная, 230 В (230/400 В)
• Системы заземления: TT, TN-S
• Макс. рабочее напряжение (Uc): 275 В AC
• Номинальный ток разряда (In): 20 кА (имп. 8/20 мкс)
• Макс. ток разряда на полюс (Imax): 40 кА (имп. 8/20 мкс)
• Суммарный макс. ток разряда (Itotal): 100 кА
• Уровень защиты (Up): ≤ 1.25 кВ (L/N), ≤ 1.5 кВ (N/PE)
• Допустимый ток КЗ (Iscсr): 25 кА
• Сопряженные устройства: Предохранители типа gG до 125 А
• Соединение: Винтовые зажимы 2.5–25 мм²

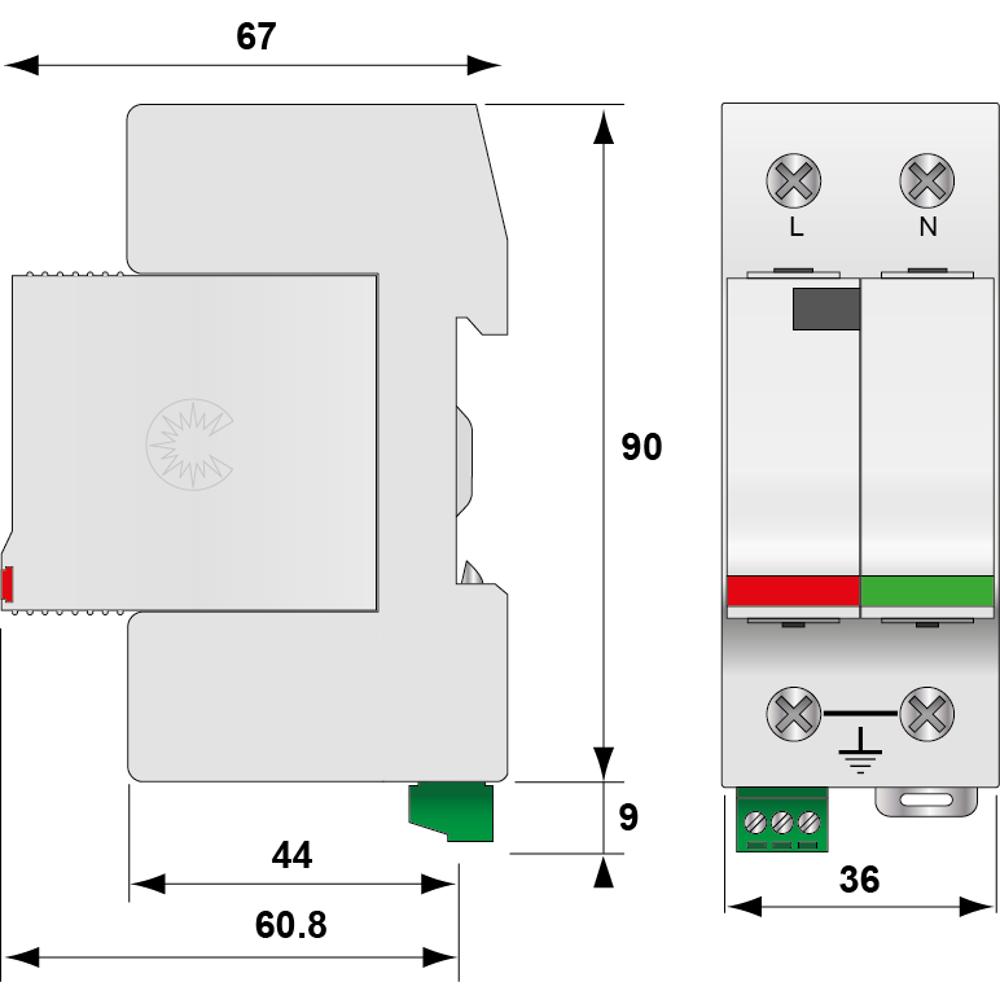

• Монтаж: DIN-рейка 35 мм
• Степень защиты: IP20
• Рабочая температура: от -40°C до +85°C
• Стандарты: IEC/EN 61643-11, UL 1449 изд.4, ГОСТ Р 51992-2011
• Сертификация: Сертификат EAC
