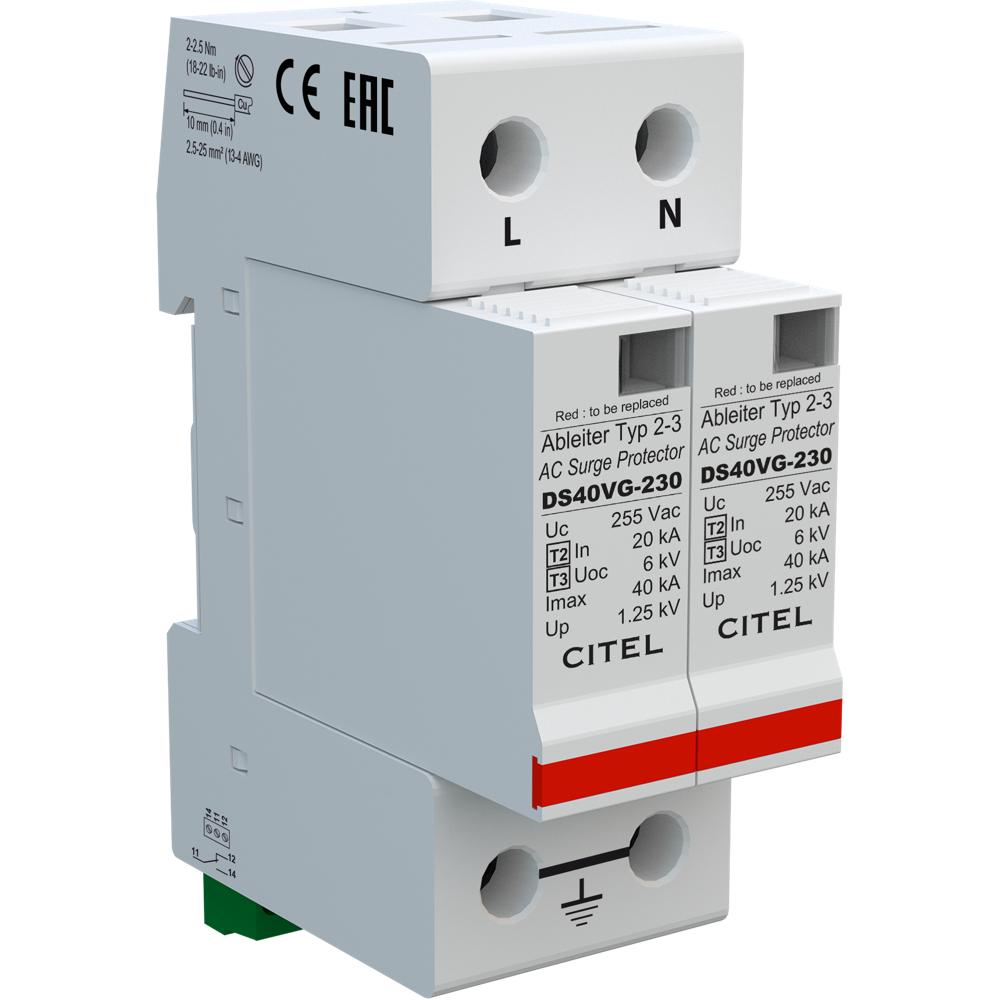

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS42VGS-230 — это современное многополюсное устройство, предназначенное для защиты однофазной электрической сети 230 В от разрушительных последствий грозовых и коммутационных перенапряжений. Оно сочетает в себе функции УЗИП Тип 2 (защита распределительных сетей) и Тип 3 (локальная защита чувствительного оборудования), обеспечивая комплексную многоуровневую защиту. Устройство эффективно отводит мощные импульсные токи, ограничивая опасное напряжение до безопасного для изоляции оборудования уровня, что предотвращает выход из строя бытовой техники, электроники, систем отопления, безопасности и автоматизации.

В основе устройства лежит запатентованная VG™-технология, которая объединяет в одном сменном модуле мощный газовый разрядник (GSG) и варистор (V). Газовый разрядник мгновенно срабатывает на крутые фронты грозовых импульсов, а варистор эффективно подавляет более пологие остаточные колебания и коммутационные помехи. Такая гибридная схема обеспечивает высокую стойкость к импульсным токам и минимальный уровень защиты. УЗИП предназначено для монтажа в распределительных щитах жилых, коммерческих и промышленных зданий с системами заземления TN. Оно оснащено винтовыми зажимами для проводников сечением от 2.5 до 25 мм², монтируется на симметричную DIN-рейку 35 мм и имеет встроенные механизмы защиты: терморазмыкатель и плавкий предохранитель, что гарантирует безопасную эксплуатацию.

Области применения

• Защита электрооборудования в квартирных, этажных и вводно-распределительных щитах жилых домов.
• Обеспечение безопасности чувствительной электроники и бытовой техники: компьютеров, телевизоров, стиральных машин, котлов.
• Защита систем освещения, климат-контроля и вентиляции в коммерческих помещениях, офисах и магазинах.
• Применение в небольших производственных и серверных помещениях для защиты промышленной автоматики и сетевого оборудования.
• Использование в составе комплексной системы молниезащиты зданий в качестве вторичной защиты (уровень 2 по классификации).

Ключевые особенности

• Гибридная VG™-технология: Комбинация газового разрядника и варистора в одном модуле для максимальной эффективности против всех типов перенапряжений.
• Двойная индикация состояния: Механический индикатор на лицевой панели и перекидной контакт (11-12-14) для дистанционной сигнализации о неисправности.
• Отсутствие износа в режиме ожидания: Нулевой рабочий и сопровождающий ток (Ipe/If = 0) гарантируют долгий срок службы без старения в нормальном режиме работы сети.
• Сменный защитный модуль: После срабатывания УЗИП восстанавливается простой заменой модуля DSM40VG-230, без демонтажа всей конструкции с DIN-рейки.
• Оптимизация под TOV: Повышенная стойкость к кратковременным перенапряжениям в сети (до 440 В в течение 5 сек), что снижает риск ложных срабатываний.

Технические характеристики

• Артикул производителя: 461571
• Тип УЗИП: Тип 2 + Тип 3 (комбинированный)
• Сетевое напряжение: 230 В, однофазная сеть (L+N)
• Максимальное рабочее напряжение (Uc): 275 В переменного тока
• Номинальный ток разряда (In): 20 кА (импульс 8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА на полюс / 80 кА общий (импульс 8/20 мкс)
• Уровень защиты (Up): ≤ 1.25 кВ
• Конфигурация защиты: 2 полюса (L/PE и N/PE), схема TN
• Дистанционная сигнализация: Да, перекидной контакт (НО/НЗ)
• Сопряженное устройство отключения: Встроенный терморазмыкатель, внешний предохранитель gG до 50 А
• Соединение: Винтовые зажимы 2.5 – 25 мм²
• Монтаж: Симметричная DIN-рейка 35 мм
• Степень защиты корпуса: IP20
• Рабочая температура: от -40°C до +85°C
• Соответствие стандартам: IEC/EN 61643-11, UL1449 изд.4, ГОСТ Р 51992-2011
• Сертификация: Сертификат EAC
