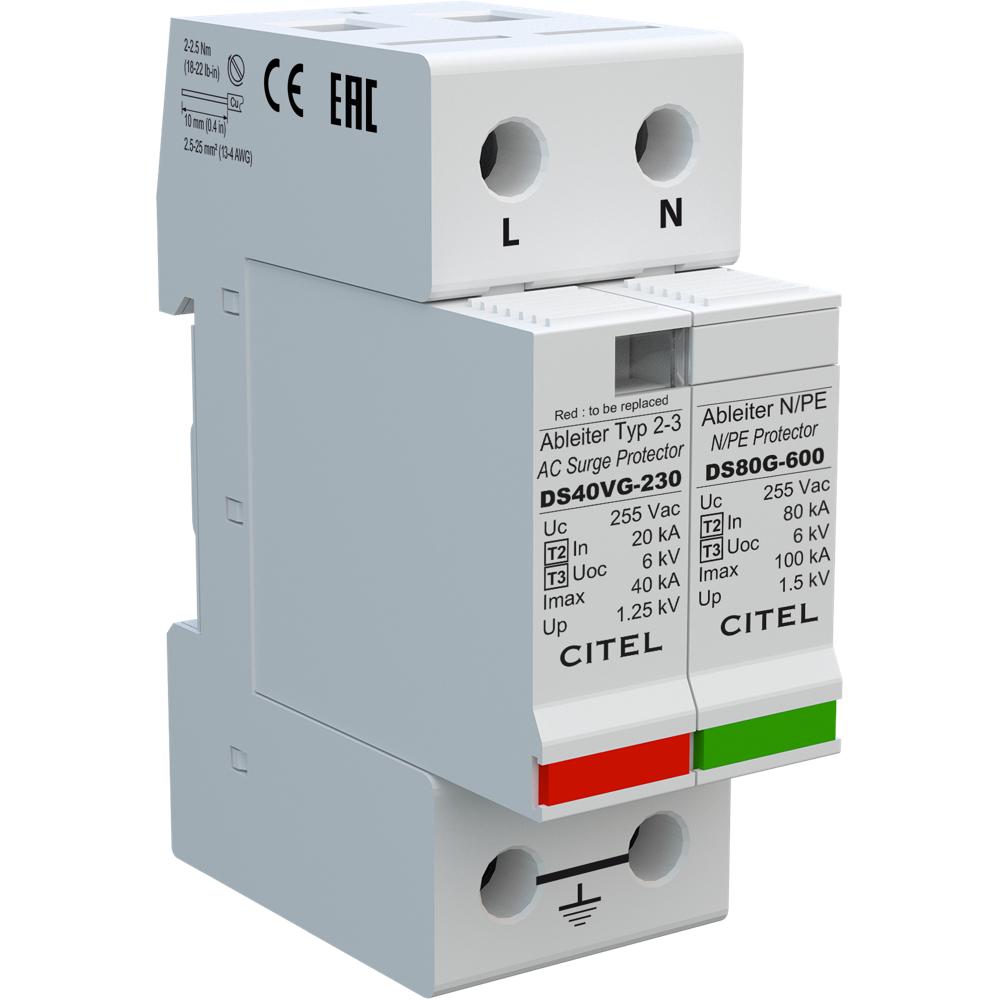

Устройство защиты от импульсных перенапряжений CITEL DS42VG-230/G (артикул 461561) представляет собой комбинированный ограничитель перенапряжений класса Тип 2+3, предназначенный для защиты однофазных электрических сетей 230/400 В с конфигурацией нейтрали TT и TN. Данный УЗИП эффективно подавляет как коммутационные, так и грозовые импульсные перенапряжения, обеспечивая надежную защиту подключенного электрооборудования в жилых, коммерческих и промышленных объектах.

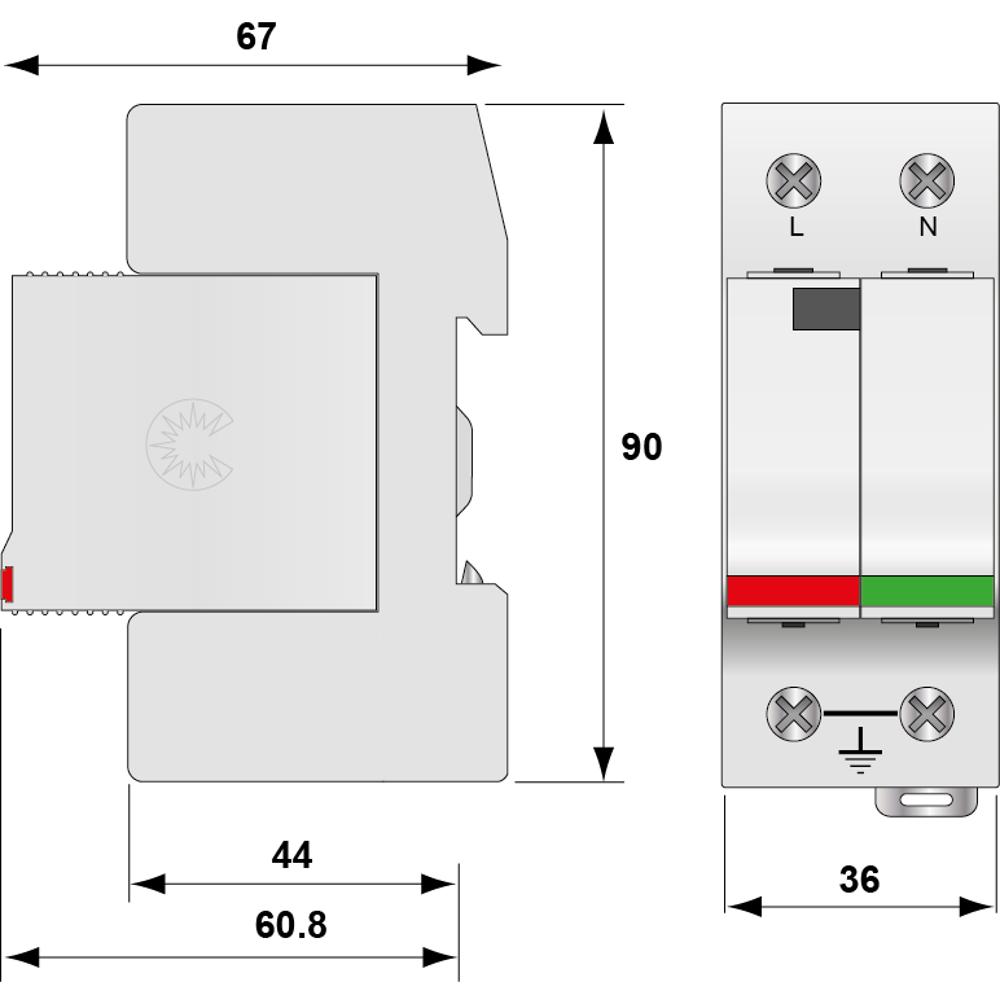

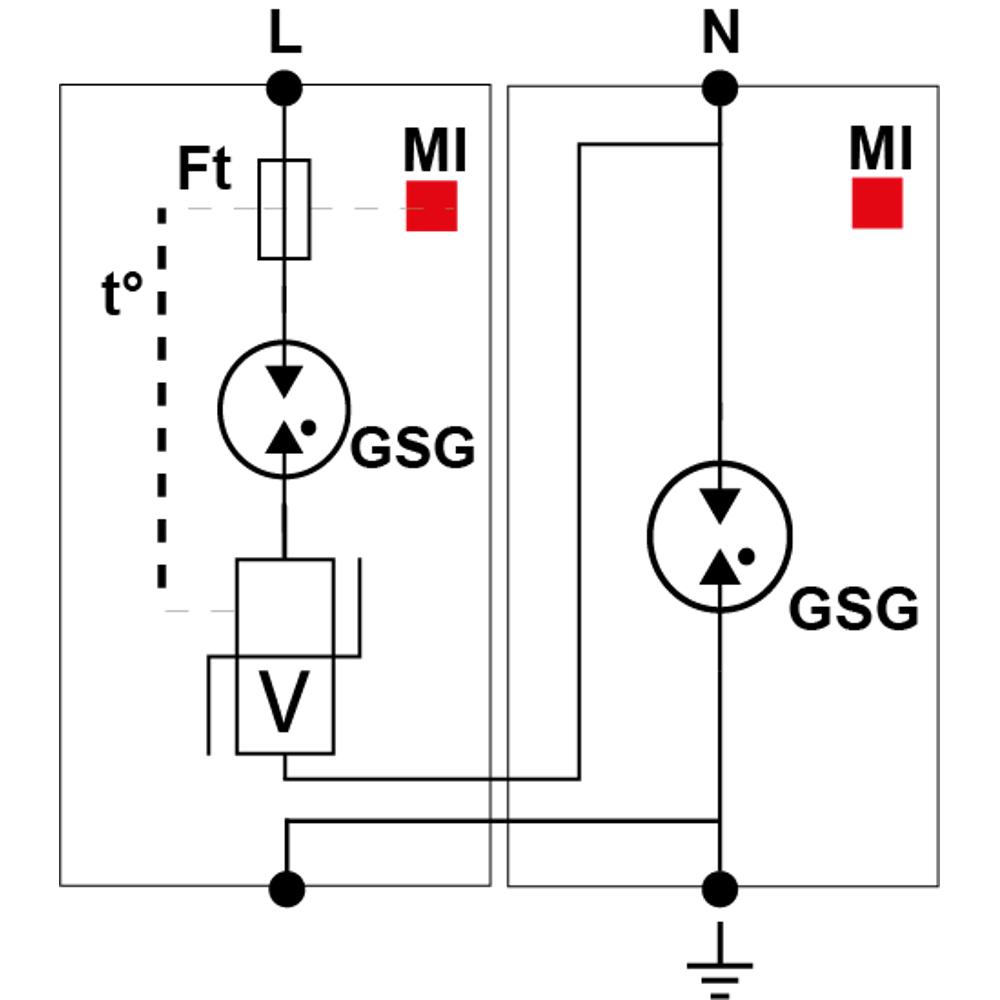

Устройство построено на базе инновационной VG™-технологии, объединяющей мощный газовый разрядник (GSG) и варистор (V) в одном корпусе. Благодаря этой технологии УЗИП полностью исключает сопровождающий ток и ток утечки, что обеспечивает отсутствие эксплуатационного изнашивания и не требует замены модуля в процессе нормальной работы. Устройство выполнено по схеме (1+1) и защищает как в синфазном (L/N), так и в дифференциальном (N/PE) режимах. Монтаж осуществляется на симметричную DIN-рейку 35 мм, подключение производится винтовыми зажимами сечением до 25 мм². УЗИП совместим с любыми типами автоматических выключателей и УЗО типа "S" или замедленного.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых зданий и коттеджей.
• Обеспечение безопасности электроустановок коммерческих объектов: офисов, магазинов, ресторанов и гостиниц.
• Защита промышленного оборудования, систем автоматизации и управления в производственных цехах.
• Применение в телекоммуникационных узлах, серверных и центрах обработки данных для защиты критически важной нагрузки.
• Установка в системах наружного освещения, рекламных конструкциях и объектах инфраструктуры.

Ключевые особенности

• Комбинированный Тип 2+3: Обеспечивает защиту как от основных грозовых импульсов (Тип 2), так и от наведенных высокочастотных помех (Тип 3).
• Технология VG™: Полное отсутствие сопровождающего тока и тока утечки, что гарантирует долговечность и безопасность.
• Высокая пропускная способность: Суммарный максимальный ток разряда Imax total достигает 100 кА (40 кА на полюс).
• Сменные модули: Быстрая замена защитного модуля DSM40VG-230 без демонтажа базового блока и отключения проводов.
• Оптимизация под TOV: Устройство выдерживает временные перенапряжения промышленной частоты (TOV) без выхода из строя.
• Дистанционная сигнализация (опция): Возможность установки модели с индексом "S" для передачи аварийного сигнала на пульт диспетчера.

Технические характеристики

• Тип устройства: УЗИП Тип 2+3 (Class II + Class III)
• Схема защиты: (1+1) / 2 полюса (L/N + N/PE)
• Номинальное напряжение сети (Un): 230/400 В AC
• Максимальное рабочее напряжение (Uc): 275 В AC (MCOV)
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс) на полюс
• Суммарный максимальный ток разряда (Itotal): 100 кА
• Уровень защиты (Up) при In: 0.8 кВ (L/N), 1.5 кВ (N/PE)
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Диапазон рабочих температур: от -40°C до +85°C
• Класс защиты корпуса: IP20 (только для установки внутри помещений)
• Сечение подключаемых проводников: 2.5 - 25 мм² (силовые цепи)
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011
