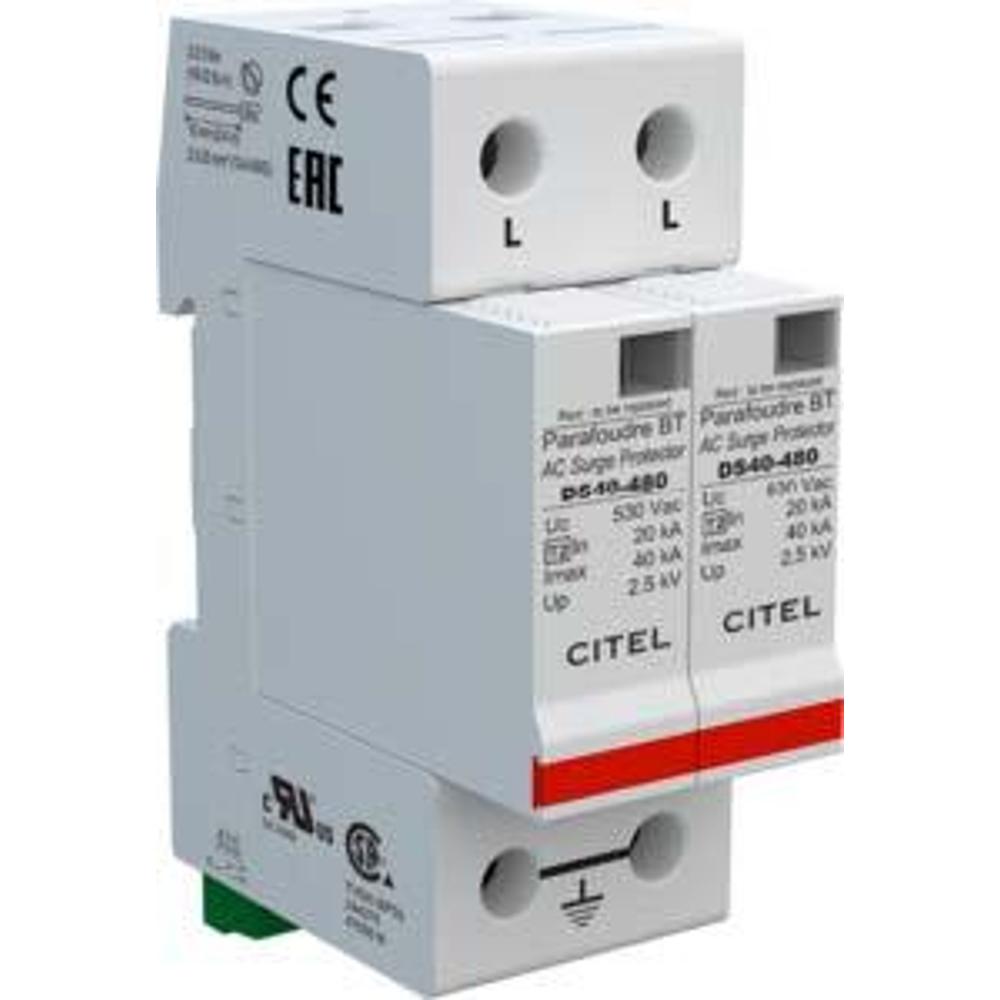

Устройство защиты от импульсных перенапряжений CITEL DS42S-480 (артикул 461015) — это модульный УЗИП Тип 2, предназначенный для защиты электрооборудования и распределительных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами. Устройство ограничивает амплитуду импульсных перенапряжений до безопасного для оборудования уровня, отводя избыточную энергию в заземляющий контур, и тем самым предотвращает повреждение чувствительной электроники, силовых цепей и систем управления.
В основе работы УЗИП CITEL DS42S-480 лежит технология металлооксидных варисторов (MOV), обеспечивающая высокое быстродействие и надёжное ограничение перенапряжений. Устройство выполнено по схеме (2+0) с двумя полюсами и рассчитано на работу в сетях TN с номинальным напряжением 277/480 В переменного тока. Номинальный разрядный ток In составляет 20 кА (8/20 мкс), максимальный разрядный ток Imax — 40 кА, а суммарный Imax total — 80 кА. УЗИП монтируется на DIN-рейку, подключается через винтовые клеммы (SPD — 8-12 AWG, клеммные блоки — 6 AWG) и оснащён визуальным индикатором неисправности и дистанционными «сухими» контактами для передачи сигнала о состоянии устройства в системы мониторинга и автоматики.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях
- Защита систем освещения, силовых цепей и электрооборудования в сетях 277/480 В
- Защита оборудования в условиях частых грозовых разрядов и коммутационных перенапряжений
- Применение в составе многоуровневых систем защиты (координация с УЗИП Тип 1 и Тип 3)
- Защита ответственных потребителей: систем управления, телекоммуникационного и IT-оборудования, размещённого в шкафах
Ключевые особенности
- Соответствие стандарту UL1449 5-е издание, категория UL Type 1 Listed SPD
- Высокие разрядные характеристики: Imax 40 кА (8/20 мкс), In 20 кА, Iimp 4 кА (10/350 мкс)
- Визуальный индикатор неисправности и дистанционные «сухие» контакты (до 250 В / 0,5 А)
- Модульная конструкция с возможностью замены модуля (артикул запасного модуля DSM40-480)
- Корпус из термопластика с классом горючести UL94 V-0, степень защиты IP20, NEMA 1/2
- Простота монтажа на DIN-рейку, подключение винтовыми клеммами
- Гарантия производителя 10 лет
Технические характеристики
- Тип устройства: УЗИП Тип 2, схема (2+0), 2 полюса
- Номинальное напряжение (UN): 277/480 В AC, UC 530 В AC
- Номинальный разрядный ток (In, 8/20 мкс): 20 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 40 кА
- Суммарный максимальный разрядный ток (Imax total): 80 кА
- Импульсный ток (Iimp, 10/350 мкс): 4 кА
- Напряжение защиты (VPR): 4000 В (L-L) / 1800 В (L-G)
- Максимальное рабочее напряжение (MCOV): 550 В
- Ток короткого замыкания (SCCR): 100 кА
- Режимы защиты: L-L, L-G
- Технология: металлооксидный варистор (MOV)
- Конфигурация сети: 1PH, 3W+G, Split Phase (TN)
- Способ подключения: винтовые клеммы SPD (8-12 AWG), клеммные блоки 6 AWG
- Монтаж: DIN-рейка
- Материал корпуса: термопластик UL94 V-0
- Степень защиты: IP20, NEMA 1/2
- Рабочая температура: от -35 °C до +60 °C
- Температура хранения: от -40 °F до +85 °C
- Диагностика: визуальный индикатор и дистанционные контакты
- Поведение при отказе: отключение через плавкую вставку
- Вес: 0,60 фунта (≈0,27 кг)
- Стандарты: UL1449 5th Edition, UL категория VZCA, VZCA7, UL File E326289, NOM-003-SCFI-2014, NOM-001-SCFI-1993, RoHS
- Артикул: 461015
