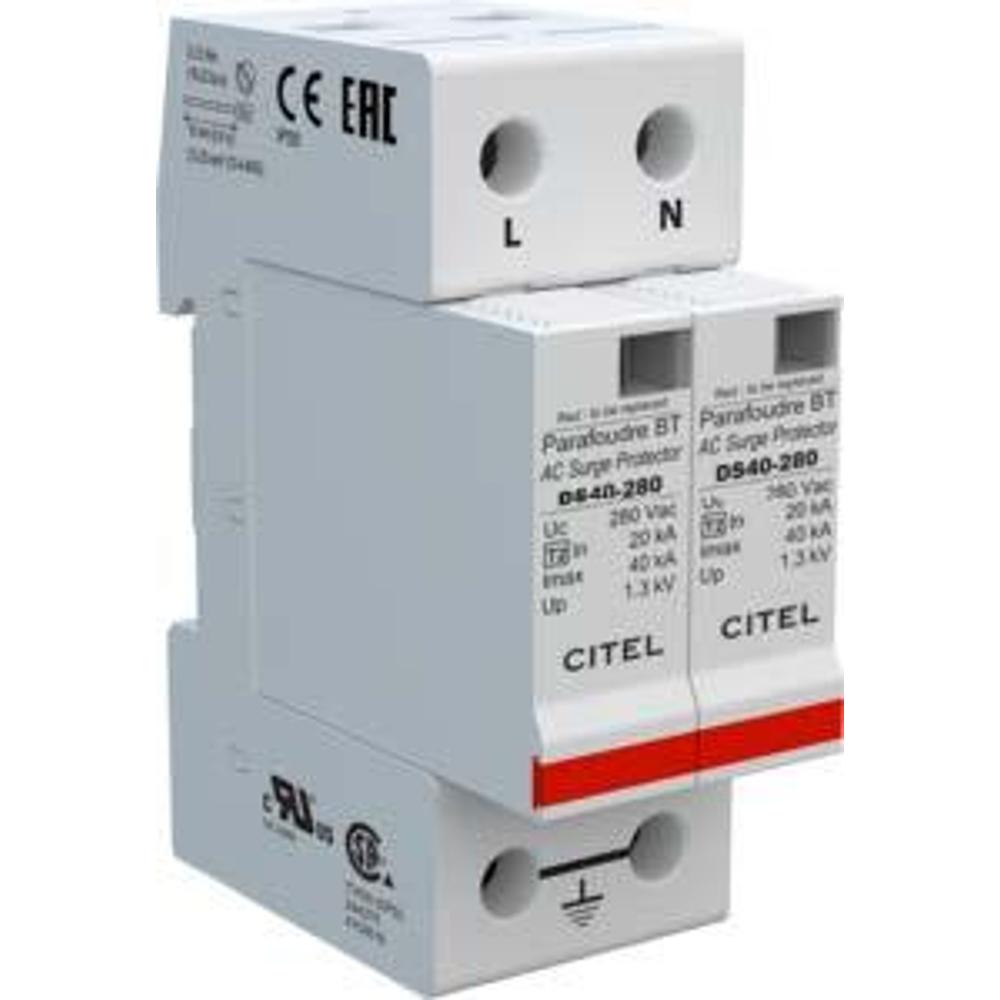

Устройство защиты от импульсных перенапряжений CITEL DS42S-280 (артикул 461121) — это многофункциональный ограничитель перенапряжений Типа 2, предназначенный для защиты однофазных сетей переменного тока от опасных импульсных скачков напряжения. Устройство эффективно отводит избыточную энергию, возникающую при грозовых разрядах или коммутационных процессах, предотвращая повреждение чувствительного электронного и электрического оборудования. Модель спроектирована для работы в сетях 230 В с максимальным длительным рабочим напряжением 280 В и обеспечивает надежную защиту по схеме TN.
В основе работы УЗИП CITEL DS42S-280 лежит технология высокоэнергетических варисторов (MOV), которые мгновенно реагируют на превышение допустимого уровня напряжения. Устройство выполнено в виде модульной сборки (формат 2+0, два полюса), устанавливаемой на стандартную DIN-рейку 35 мм (EN 60715). Подключение осуществляется через винтовые клеммы с сечением проводников от 2,5 до 25 мм², что обеспечивает надежный контакт и простоту монтажа. Устройство оснащено как визуальной индикацией срабатывания (механический индикатор для каждого полюса), так и дистанционной сигнализацией через перекидной контакт, что позволяет интегрировать его в системы мониторинга. При исчерпании ресурса или перегреве встроенный термопредохранитель безопасно отключает модуль от сети, а индикатор меняет свое состояние.
Области применения
- Защита вводно-распределительных устройств (ВРУ) в жилых, офисных и промышленных зданиях.
- Оборудование систем автоматизации, диспетчеризации и связи, чувствительное к импульсным помехам.
- Защита бытовой и компьютерной техники, серверных шкафов и телекоммуникационного оборудования.
- Применение в составе комплексных систем молниезащиты и заземления для однофазных сетей TN.
- Использование в качестве второго уровня защиты после УЗИП Типа 1 (при наличии внешней молниезащиты).
Ключевые особенности
- Тип 2 по классификации IEC/EN 61643-11, предназначен для защиты от коммутационных и индуцированных грозовых перенапряжений.
- Съемный модуль (артикул запасного модуля DSM40-280) позволяет быстро заменить вышедший из строя элемент без демонтажа всего устройства.
- Встроенный термодинамический разъединитель с функцией безопасного отключения от сети при перегреве.
- Визуальная индикация состояния (механический флаг) и дистанционная сигнализация через «сухой» контакт для удаленного контроля.
- Высокий номинальный разрядный ток In = 20 кА и максимальный Imax = 40 кА на полюс, суммарный Imax total = 80 кА.
- Корпус из термопластика UL94 V-0, степень защиты IP20, устойчивость к температуре от -40 до +85 °C.
Технические характеристики
- Тип УЗИП: Тип 2 (класс C) по EN/IEC 61643-11.
- Конфигурация: однофазная, схема 2+0 (два полюса), режим защиты L/PE и N/PE.
- Номинальное напряжение сети (Un): 230 В перем. тока.
- Максимальное длительное рабочее напряжение (Uc): 280 В перем. тока.
- Номинальный разрядный ток (In, 8/20 мкс): 20 кА.
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА.
- Суммарный максимальный разрядный ток (Imax total): 80 кА.
- Уровень защиты (Up) L/PE: 1,3 кВ; N/PE: 0,9 кВ.
- Допустимый ток короткого замыкания (Isccr): 25 000 А.
- Ток утечки на землю (Ipe): менее 1 мА.
- Терминал подключения: винтовые клеммы 2,5–25 мм², монтаж на DIN-рейку 35 мм.
- Габаритные размеры и вес: 0,19 кг (точные размеры — согласно диаграмме производителя).
- Стандарты и сертификаты: IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация UL, CSA, TÜV Süd.
- Артикул: 461121.
