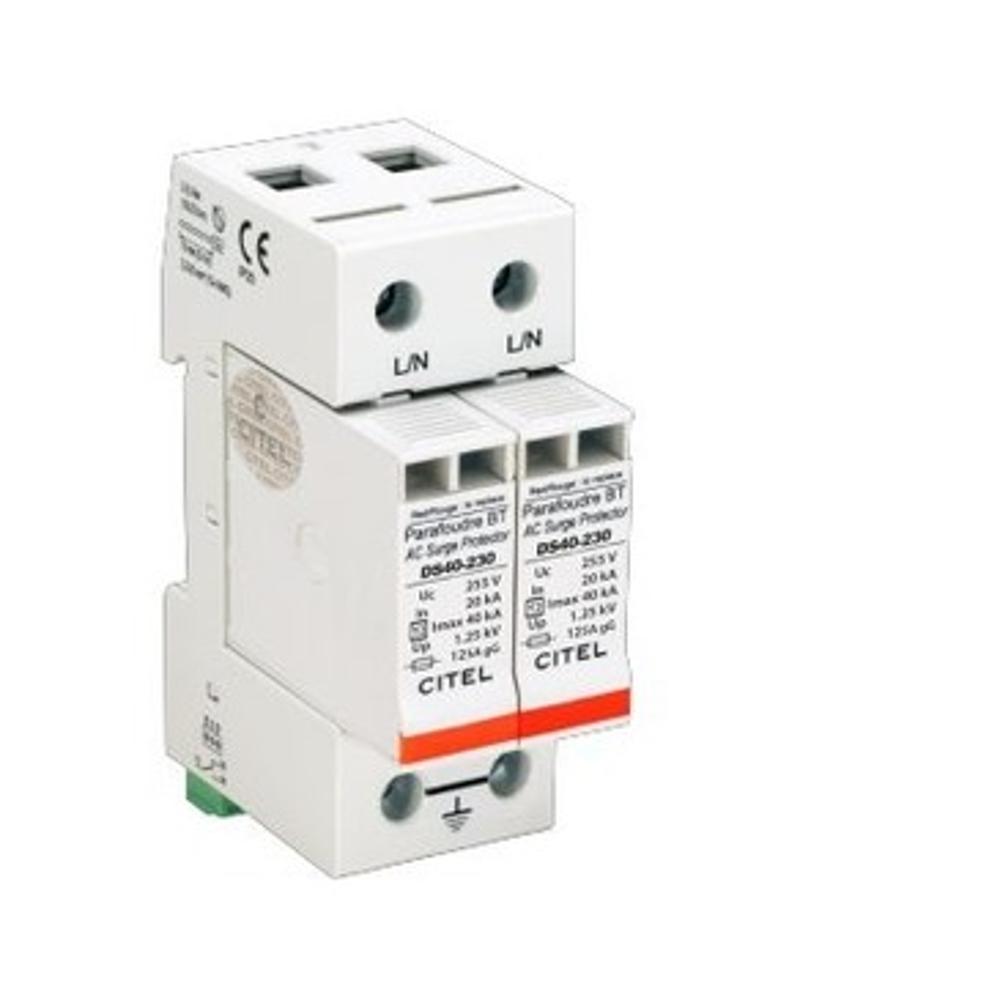

Устройство защиты от импульсных перенапряжений CITEL DS42S-230/G (артикул 461531) — это многофункциональный ограничитель перенапряжений Тип 2, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надежную защиту электрооборудования, распределительных щитов и бытовой техники, предотвращая их повреждение и продлевая срок службы.
В основе работы УЗИП лежит комбинированная технология MOV+GDT (высокоэнергетический варистор + газовый разрядник), которая обеспечивает эффективное ограничение перенапряжений как в дифференциальном, так и в общем режиме. Устройство подключается по схеме (1+1) с двумя полюсами и поддерживает сети типа TT и TN. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шины. Модульная конструкция позволяет быстро заменять сменные модули (DSM40-230 + DSM40G-600) без демонтажа всего устройства. УЗИП оснащено визуальной индикацией срабатывания и дистанционной сигнализацией через перекидной контакт, что упрощает мониторинг состояния защиты.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий.
- Защита однофазного электрооборудования: компьютеров, серверов, систем видеонаблюдения, бытовой техники.
- Применение в сетях с системами заземления TT и TN (как воздушными, так и кабельными линиями).
- Установка в качестве второй ступени защиты после УЗИП Тип 1 или в качестве основного устройства на вводе.
- Использование в телекоммуникационных шкафах, шкафах автоматики и управления.
Ключевые особенности
- Тип 2 по классификации IEC/EN 61643-11, подходит для защиты от коммутационных и остаточных грозовых перенапряжений.
- Номинальный разрядный ток In = 20 кА (8/20 мкс), максимальный Imax = 40 кА на полюс и суммарно.
- Съемные модули для каждой фазы с возможностью быстрой замены без отключения питания.
- Визуальный механический индикатор срабатывания и дистанционная сигнализация через перекидной контакт.
- Термическое отключение и предохранитель gG 50 А для безопасной работы при перегрузках.
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 ed.5, сертификаты UL Listed и TUV.
Технические характеристики
- Тип УЗИП: Тип 2
- Сеть: 230 В, однофазная, TT-TN
- Номинальное напряжение Un: 230 В перем. тока
- Максимальное рабочее напряжение Uc: 255 В перем. тока
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Максимальный разрядный ток Imax (8/20 мкс): 40 кА на полюс / 40 кА суммарно
- Уровень защиты Up (L/N) при In: 1,25 кВ
- Уровень защиты Up (N/PE) при In: 1,5 кВ
- Остаточное напряжение при 5 кА: 0,9 кВ
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Технология: MOV+GDT (варистор + газовый разрядник)
- Режим подключения: L/N и N/PE (общий/дифференциальный)
- Монтаж: на DIN-рейку 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Вес: 0,178 кг
- Артикул: 461531
