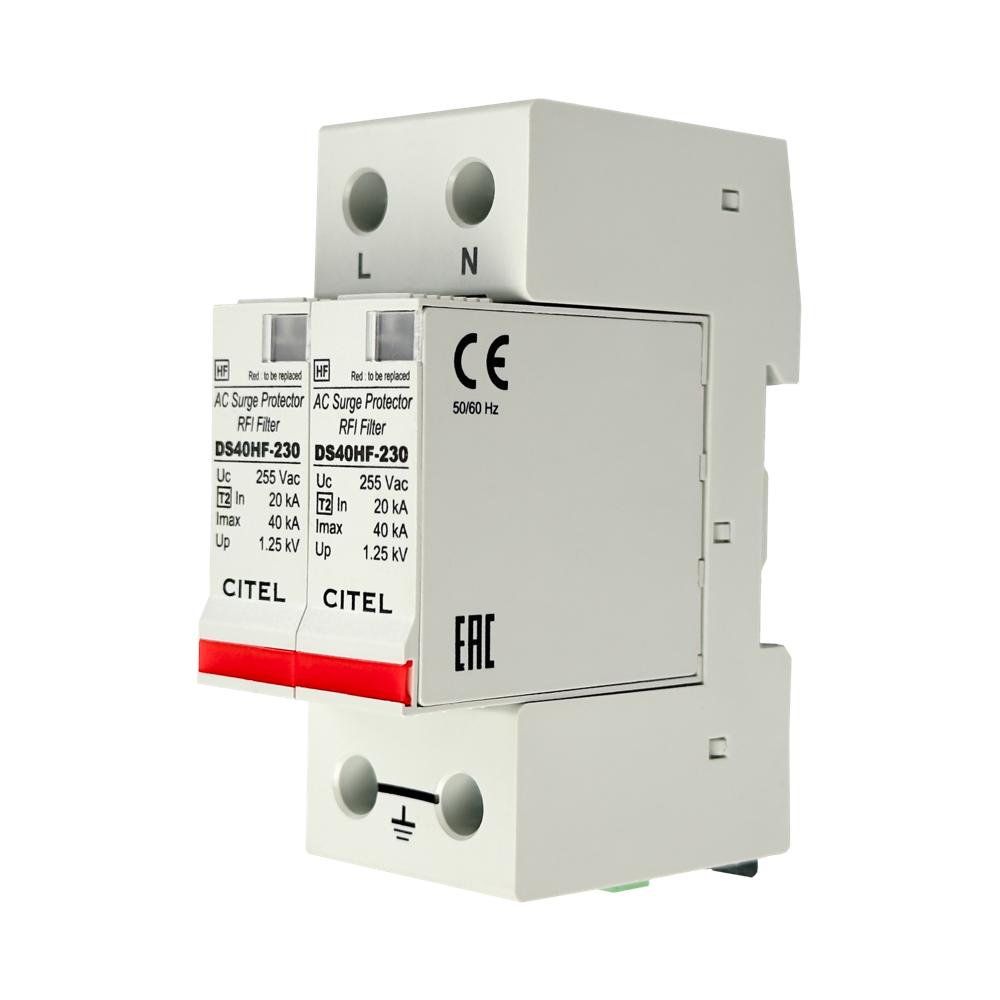

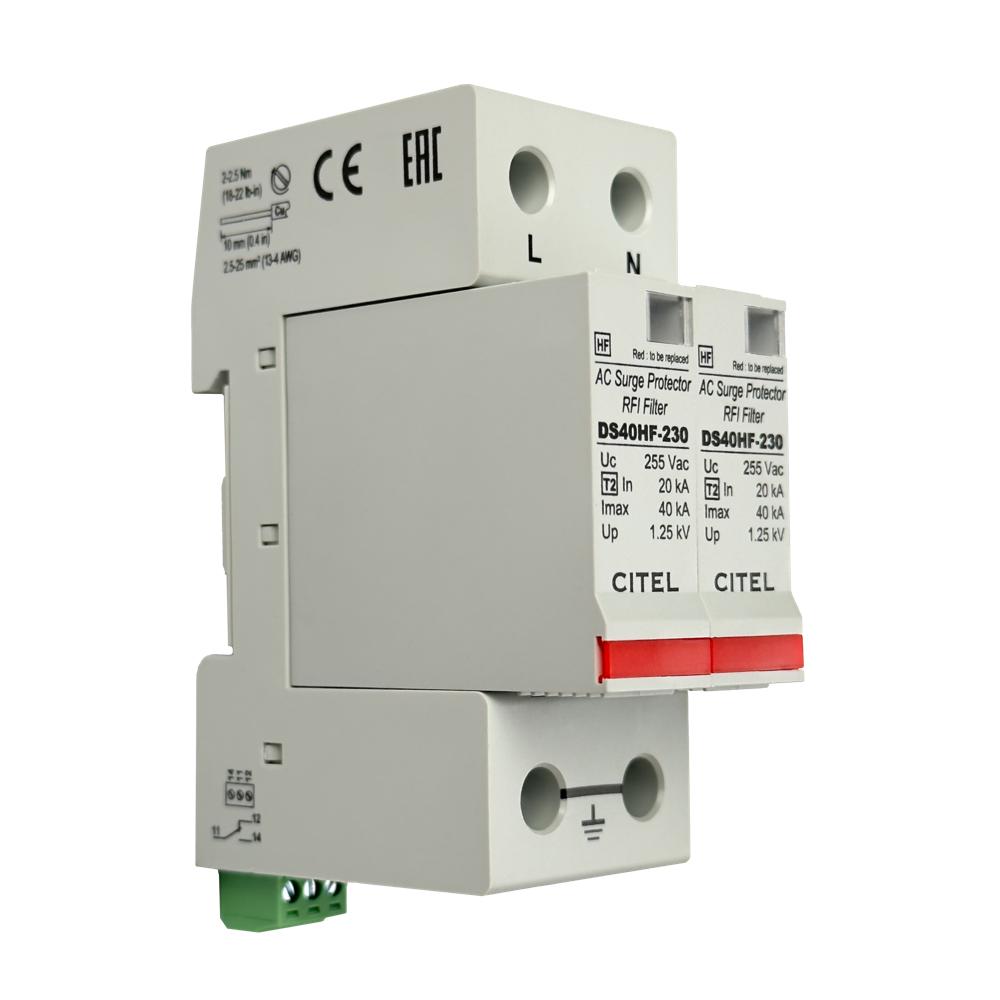

Устройство защиты от импульсных перенапряжений CITEL DS42HFS-230 (артикул 461591) серии DS40 представляет собой УЗИП типа 2 для сетей переменного тока 230/400 В, оснащённое встроенным высокочастотным фильтром. Основное назначение устройства — защита электрооборудования от опасных импульсных перенапряжений (грозовых разрядов и коммутационных помех), а также эффективная фильтрация высокочастотных электромагнитных помех в диапазоне 0,1–30 МГц. Прибор обеспечивает надёжную защиту как фазных, так и нейтральных проводников, предотвращая повреждение чувствительной электроники и продлевая срок службы подключённого оборудования.
В основе работы устройства лежит комбинированная технология: металлооксидный варистор (MOV) в сочетании с высокочастотным фильтром. При возникновении импульсного перенапряжения варистор мгновенно снижает своё сопротивление, отводя избыточную энергию и ограничивая уровень напряжения до безопасного значения (Up = 1,25 кВ). Встроенный ВЧ-фильтр подавляет высокочастотные помехи, которые могут проникать в сеть от работающего оборудования или извне. УЗИП имеет 1-полюсную конфигурацию и подключается по схеме L/N или N/PE с помощью винтовых зажимов, рассчитанных на провод сечением от 2,5 до 25 мм². Устройство монтируется на стандартную DIN-рейку 35 мм (EN60715) и предназначено для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Для корректной работы рекомендуется использовать совместно с УЗО типа «S» или замедленного действия, а также с плавким предохранителем типа gG на 50 А. Сменные модули (артикул для замены — DSM40HF-230) позволяют быстро восстановить работоспособность устройства после срабатывания без демонтажа всего корпуса.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, офисных и промышленных зданиях.
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем видеонаблюдения, телекоммуникационного и медицинского оборудования.
- Организация комплексной защиты от импульсных перенапряжений и высокочастотных помех в системах автоматизации и диспетчеризации.
- Применение в составе многоступенчатых систем защиты (координация с УЗИП типа 1 и типа 3).
- Защита оборудования в условиях повышенной грозовой активности и нестабильного качества электроснабжения.
Ключевые особенности
- Встроенный высокочастотный фильтр (0,1–30 МГц) для подавления ВЧ-помех.
- Сменные модули — быстрая замена без демонтажа корпуса (модуль DSM40HF-230).
- Дистанционная сигнализация отключения через перекидной контакт для интеграции в системы мониторинга.
- Механический индикатор отключения для визуального контроля состояния.
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 изд.4; сертификация UL / CSA / EAC.
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В
- Номинальное напряжение линии (Un): 230 В AC
- Макс. AC рабочее напряжение L-N (Uc): 255 В AC
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 40 кА
- Уровень защиты (Up): 1,25 кВ
- ВЧ фильтр: 0,1–30 МГц
- Конфигурация подключения: L/N или N/PE
- Режим(ы) защиты: MC или MD
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Макс. ёмкость (C): 0,22 мкФ
- Технология: металлооксидный варистор + фильтр
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: винтовой зажим 2,5–25 мм²
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: DSM40HF-230
- Дистанционная сигнализация: выход на перекидной контакт
- Сопряжённые устройства: внутренний терморазмыкатель, УЗО типа «S» или замедленное, плавкий предохранитель gG 50 А
- Артикул: 461591
