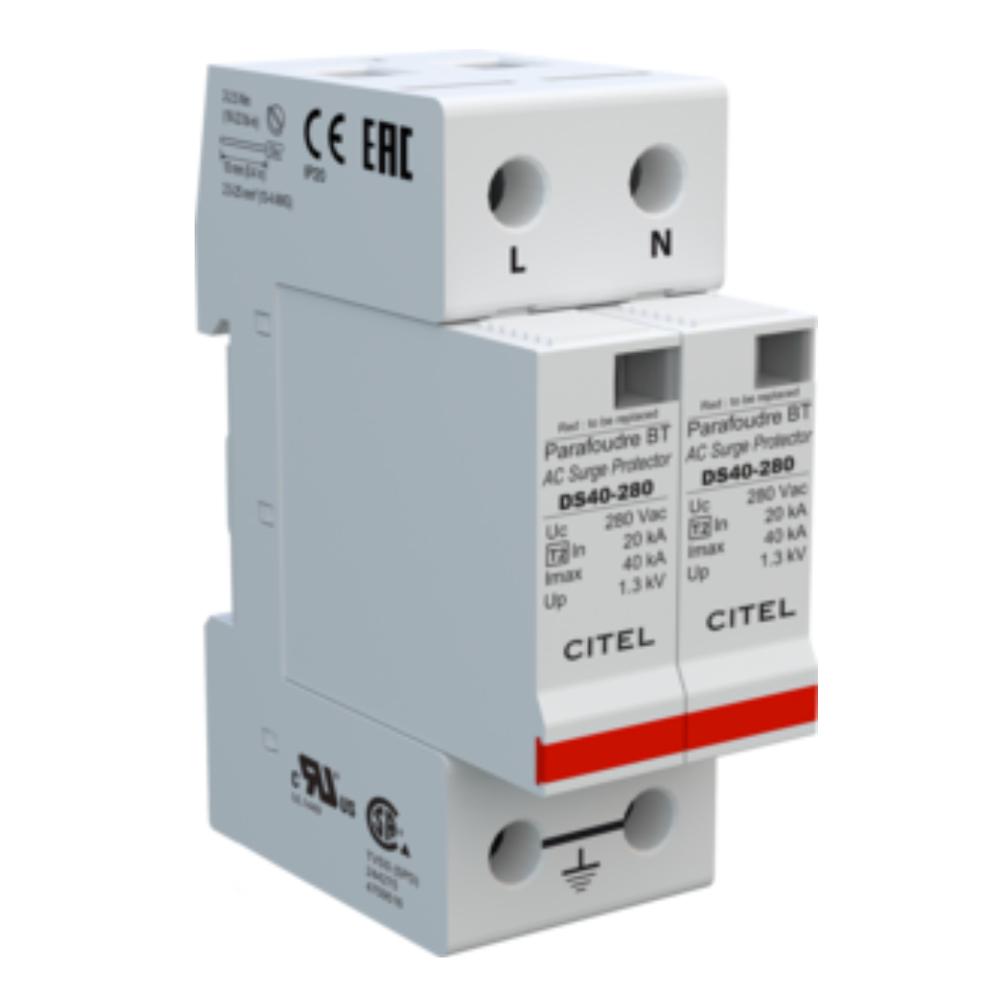

Устройство защиты от импульсных перенапряжений CITEL DS42-280 (артикул 461101) — это многополюсный ограничитель перенапряжений типа 2 (класс C) для однофазных сетей переменного тока 230 В. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями в сети. УЗИП устанавливается на вводе в распределительный щит и обеспечивает надёжную защиту как фазного проводника (L/PE), так и нейтрали (N/PE), работая в общем и дифференциальном режимах защиты.
В основе работы устройства лежит технология высокоэнергетических варисторов (MOV), которые при превышении допустимого напряжения мгновенно снижают своё сопротивление и отводят избыточную энергию импульса на заземление. После срабатывания варистор автоматически возвращается в исходное состояние. Каждый полюс устройства оснащён съёмным модулем, что упрощает замену вышедшего из строя элемента без демонтажа всего корпуса. Встроенная система терморазъединения (t°) и тепловой предохранитель (Ft) обеспечивают безопасное отключение модуля от сети при его перегреве или деградации. Устройство подключается к сети через винтовые клеммы сечением 2,5–25 мм² или посредством шины, монтируется на стандартную симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместимо с сетями TN и соответствует требованиям стандартов EN 61643-11, IEC 61643-11 и UL1449 изд. 5.
Области применения
- Защита вводных распределительных щитов жилых, офисных и административных зданий
- Защита электрооборудования промышленных объектов и производственных помещений
- Защита систем освещения, бытовой и офисной техники, систем автоматизации
- Защита телекоммуникационного и серверного оборудования в составе комплексных систем защиты
- Применение в качестве второй ступени защиты в каскадных схемах совместно с УЗИП типа 1
Ключевые особенности
- Тип 2 (класс C) — защита от коммутационных и индуцированных грозовых перенапряжений
- Съёмные модули для каждой фазы — быстрая замена без отключения всей системы
- Визуальная индикация состояния каждого полюса (механический индикатор)
- Опциональная дистанционная сигнализация неисправности (DS42S-280, перекидной контакт)
- Высокая разрядная способность: In = 20 кА, Imax = 40 кА на полюс, Imax total = 80 кА
- Термическое разъединение и тепловой предохранитель для безопасной работы
- Соответствие международным стандартам EN 61643-11, IEC 61643-11, UL1449 изд. 5
Технические характеристики
- Тип УЗИП: Тип 2 (класс C)
- Конфигурация: однофазная, 2 полюса, схема (2+0)
- Номинальное напряжение сети (Un): 230 В перем. тока
- Максимальное рабочее напряжение (Uc): 280 В перем. тока
- Система заземления: TN
- Номинальный разрядный ток (In, 8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс (Imax, 8/20 мкс): 40 кА
- Максимальный суммарный разрядный ток (Imax total): 80 кА
- Уровень защиты N/PE (Up): 0,9 кВ
- Уровень защиты L/PE (Up): 1,3 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Ток утечки на землю (Ipe): менее 1 мА
- Ток сопровождающего разряда (If): отсутствует
- Технология: высокоэнергетический варистор (MOV)
- Подключение: винтовые клеммы 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор на полюс
- Сменный модуль: DSM40-280
- Дистанционная сигнализация: опция DS42S-280 (перекидной контакт)
- Термическое разъединение: встроенное
- Рекомендуемые предохранители: тип gG, 50 А
- Устройство защитного отключения: тип «S» или с задержкой
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 изд. 5
- Сертификация: UL / CSA / EAC / TUV
- Артикул: 461101
