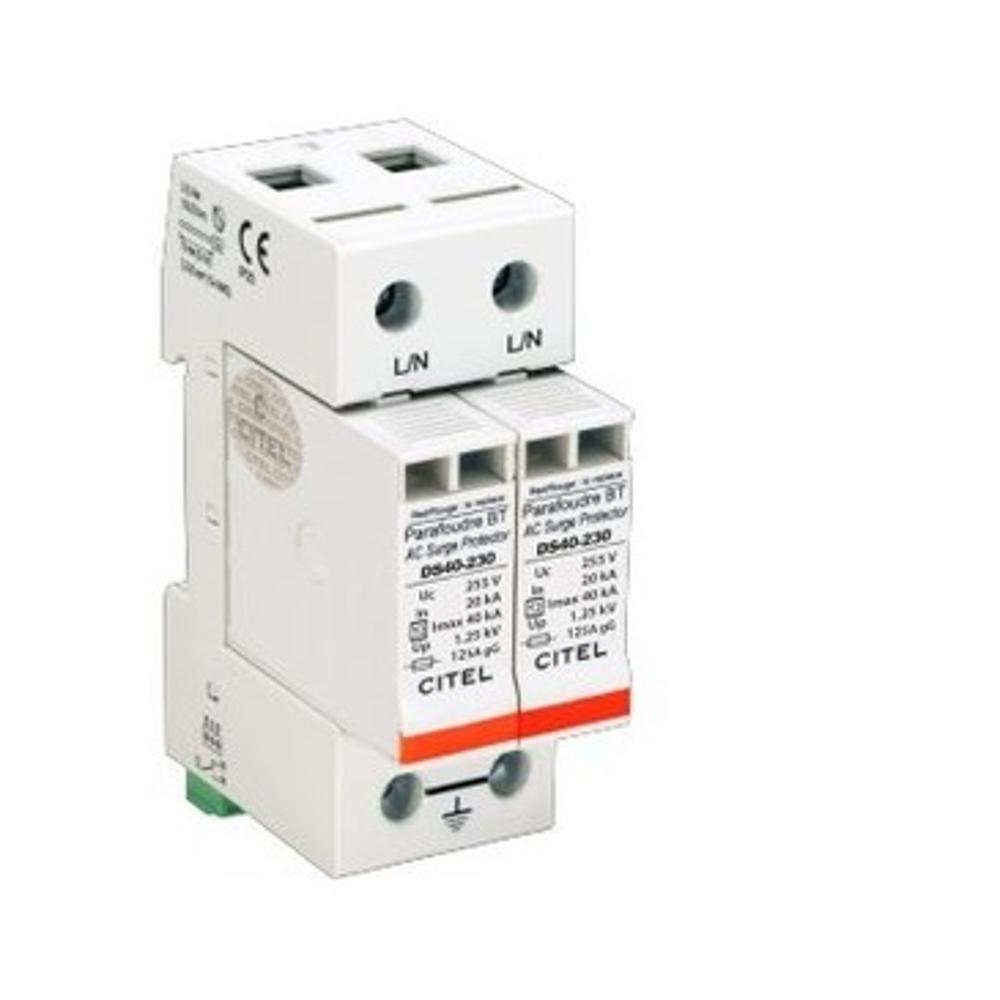

Устройство защиты от импульсных перенапряжений CITEL DS42-230 (артикул 461501) — это многофункциональный ограничитель перенапряжений Тип 2, предназначенный для защиты однофазных сетей переменного тока 230 В от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими переходными явлениями. Устройство обеспечивает надёжную защиту электрооборудования, распределительных щитов и чувствительной электроники, предотвращая их повреждение и продлевая срок службы.
В основе работы УЗИП CITEL DS42-230 лежит технология высокоэнергетических варисторов (MOV), которые мгновенно ограничивают амплитуду импульсных перенапряжений до безопасного уровня. Устройство выполнено в виде модульной сборки с возможностью замены съёмных модулей для каждой фазы, что упрощает обслуживание и восстановление работоспособности после срабатывания. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² или через шину, монтаж — на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместим с сетями типа TN и обеспечивает защиту как в общем (L/PE), так и в дифференциальном (N/PE) режиме. Устройство соответствует стандартам EN 61643-11, IEC 61643-11 и сертифицировано по UL1449 изд. 5, что подтверждает его высокое качество и надёжность.
Области применения
- Защита вводных распределительных щитов жилых, офисных и промышленных зданий.
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем связи, контроллеров.
- Применение в системах автоматизации, телеметрии и диспетчеризации.
- Защита осветительных систем, систем отопления, вентиляции и кондиционирования.
- Использование в составе комплексных систем молниезащиты и заземления.
Ключевые особенности
- Тип 2, однофазное исполнение (2+0), 2 полюса, схема TN.
- Номинальный разрядный ток In = 20 кА, максимальный разрядный ток на полюс Imax = 40 кА, общий Imax total = 80 кА.
- Съёмные модули для каждой фазы с визуальной индикацией срабатывания.
- Опция дистанционной сигнализации неисправности (DS42S-230) с переключающим контактом.
- Высокая термостойкость и безопасность: корпус из термопластика UL94 V-0, встроенный термопредохранитель и система терморазъединения.
Технические характеристики
- Тип УЗИП: Тип 2
- Сеть: 230 В, однофазная, TN
- Номинальное напряжение Un: 230 В перем. тока
- Максимальное рабочее напряжение Uc: 255 В перем. тока
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Максимальный разрядный ток на полюс Imax (8/20 мкс): 40 кА
- Общий максимальный разрядный ток Imax total: 80 кА
- Уровень защиты Up L/PE при In: 1,25 кВ
- Остаточное напряжение при 5 кА: 0,9 кВ
- Ток утечки на землю Ipe: < 1 мА
- Допустимый ток короткого замыкания Isccr: 25 000 А
- Способ подключения: винтовые клеммы 2,5–25 мм² или шина
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Рабочая температура: от -40 до +85 °C
- Степень защиты: IP20
- Габариты: см. диаграмму
- Вес: 0,182 кг
- Стандарты: IEC 61643-11, EN 61643-11, UL1449 изд. 5
- Сертификация: CSA, EAC, UL
- Артикул: 461501
