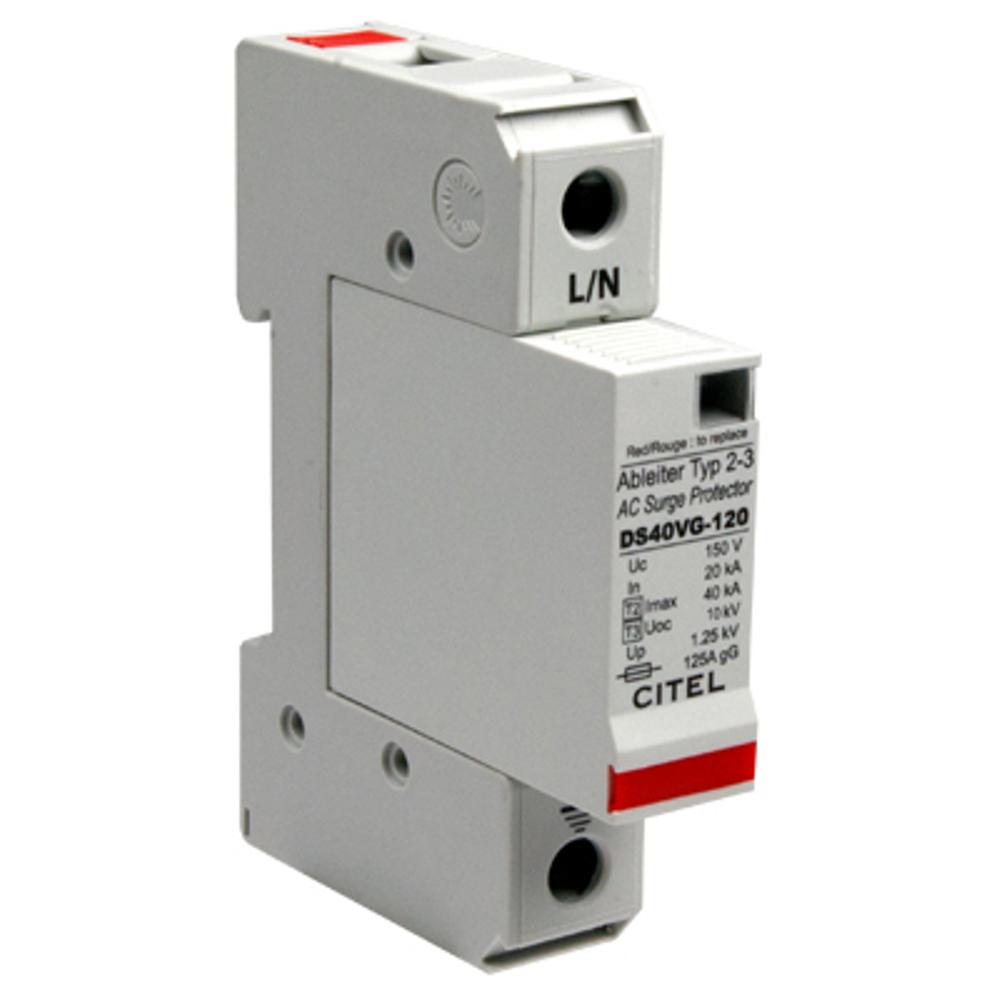

Устройство защиты от импульсных перенапряжений CITEL DS41VGS-120 (артикул 331671) — это профессиональный ограничитель перенапряжений типа 2+3 для однофазных сетей переменного тока 120/208 В. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах, коммутационных процессах и авариях в сети. УЗИП обеспечивает надёжное ограничение перенапряжений до безопасного для оборудования уровня, предотвращая повреждение чувствительной электроники, систем управления и силового оборудования.
Устройство построено на уникальной технологии VG Technology, объединяющей высокоэнергетический варистор (MOV) и специальный газовый разрядник (GSG). Такая комбинация обеспечивает отсутствие сопровождающего тока и тока утечки на землю, что гарантирует полное отсутствие старения элемента и стабильность характеристик на протяжении всего срока службы. Модульная конструкция позволяет быстро заменять сработавший модуль без демонтажа всего устройства. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² или через шину, монтаж производится на симметричную DIN-рейку 35 мм (EN 60715). УЗИП совместимо с сетями TN и поддерживает режимы подключения L/N или N/PE с защитой в общем или дифференциальном режиме. Устройство оснащено визуальной индикацией срабатывания и дистанционной сигнализацией состояния через перекидной контакт.
Области применения
- Защита однофазных распределительных щитов и вводно-распределительных устройств в сетях 120/208 В
- Защита чувствительного электронного оборудования: систем автоматизации, контроллеров, блоков питания, телекоммуникационного оборудования
- Применение в промышленных и коммерческих объектах с повышенными требованиями к надёжности электроснабжения
- Защита оборудования на объектах с воздушными линиями электропередачи, подверженных грозовым воздействиям
- Использование в составе многоуровневых систем защиты совместно с УЗИП типа 1 на вводе
Ключевые особенности
- Технология VG (MOV + GSG) — отсутствие сопровождающего тока и тока утечки, полное отсутствие старения
- Съёмный модуль с возможностью быстрой замены (запасной модуль DSM40VG-120)
- Визуальная индикация срабатывания и дистанционная сигнализация через перекидной контакт
- Оптимизация под временные перенапряжения (TOV) — выдерживает 180 В в течение 5 с и 230 В в течение 120 мин
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5, сертификация UL Recognized
Технические характеристики
- Тип УЗИП: 2+3
- Конфигурация: однофазное (1+0), 1 полюс
- Номинальное напряжение сети (Un): 120 В перем. тока
- Максимальное рабочее напряжение (Uc): 150 В перем. тока
- Номинальный разрядный ток (In, 8/20 мкс): 20 кА
- Максимальный разрядный ток (Imax, 8/20 мкс): 40 кА
- Остаточное напряжение при In (Up-in): 0,6 кВ
- Уровень защиты L/PE при In (Up L/PE): 1,25 кВ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Испытание комбинированной волной (IEC 61643-11, класс III): Uoc 6 кВ
- Стойкость к перенапряжениям по IEEE C62.41.1: 20 кВ
- Ток утечки на землю (Ipe): отсутствует
- Сопровождающий ток (If): отсутствует
- Режимы подключения: L/N или N/PE
- Режимы защиты: общий или дифференциальный
- Технология: VG Technology (MOV + GSG)
- Подключение: винтовые клеммы 2,5–25 мм² / шина
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP20
- Индикация отключения: 1 механический индикатор
- Дистанционная сигнализация: перекидной контакт
- Внутренний терморасцепитель: есть
- Рекомендуемый автоматический выключатель: тип «S» или с задержкой
- Рекомендуемые предохранители: тип gG, 50 А
- Запасной модуль: DSM40VG-120
- Артикул: 331671
