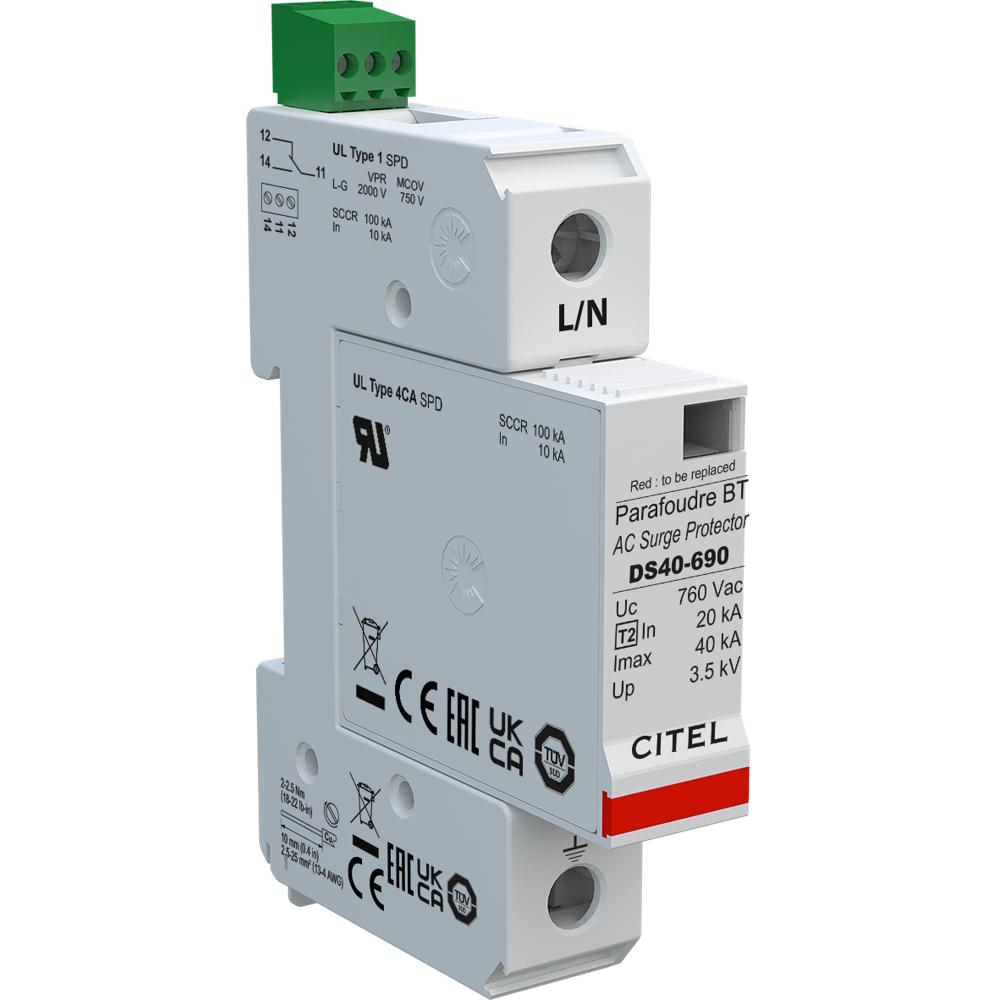

Устройство защиты от импульсных перенапряжений CITEL DS41S-690 (артикул 331811) предназначено для защиты однофазных электрических сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. УЗИП обеспечивает надёжное ограничение перенапряжений и отвод импульсных токов на землю, предотвращая повреждение чувствительного электрооборудования.
Устройство построено на базе высокоэнергетических варисторов (MOV-технология) с интегрированной системой термозащиты, включающей плавкий предохранитель (Ft) и систему термического отключения (t°). При достижении критической температуры срабатывает механизм отключения с визуальной индикацией неисправности (MI). УЗИП относится к типу 2 по классификации IEC 61643-11 и типу 1 по UL1449 (5-е издание), что подтверждает его способность работать как на вводе, так и после него. Схема подключения — (1+0), один полюс, режим защиты L-G (линия-земля), что делает его совместимым с системами заземления TN. Модульная конструкция позволяет устанавливать устройство на DIN-рейку, а наличие дистанционных контактов обеспечивает возможность интеграции в системы мониторинга и автоматики.
Области применения
- Защита вводно-распределительных устройств (ВРУ) жилых, коммерческих и промышленных зданий
- Защита однофазных сетей переменного тока с номинальным напряжением до 277 В
- Оборудование систем связи, телекоммуникаций и промышленной автоматики
- Защита осветительных установок и систем управления наружным освещением
- Применение в составе комплексной многоуровневой системы защиты от перенапряжений (координация с УЗИП типа 1 и типа 3)
Ключевые особенности
- Высокий разрядный ток: Imax = 40 кА (8/20 мкс), In = 20 кА (15 импульсов)
- Варисторная технология с интегрированной термозащитой и плавким предохранителем
- Визуальная индикация состояния и дистанционные контакты для удалённого мониторинга
- Модульное исполнение для монтажа на DIN-рейку, корпус из термопласта UL94-V0
- Соответствие стандартам UL1449 5th Edition, IEC 61643-11, ROHS
- Гарантия производителя 10 лет
Технические характеристики
- Артикул: 331811
- Производитель: CITEL
- Серия: DS40
- Тип устройства: УЗИП тип 2 (IEC), UL1449 Type 1 Listed
- Схема подключения: (1+0), 1 полюс, режим защиты L-G (линия-земля)
- Номинальное напряжение: 277 В AC (UN 400 В / UC 760 В AC)
- Номинальный разрядный ток In (8/20 мкс): 20 кА
- Максимальный разрядный ток Imax (8/20 мкс): 40 кА
- Импульсный ток Iimp (10/350 мкс): 4 кА
- Напряжение защиты VPR: 1500 В
- MCOV: 420 В
- КЗ-стойкость (SCCR): 100 кА
- Рабочая температура: от -35 °C до +60 °C
- Способ подключения: винтовые клеммы SPD (8-12 AWG), клеммные блоки 6 AWG
- Монтаж: DIN-рейка
- Материал корпуса: термопласт UL94-V0
- Степень защиты: NEMA 2 (IP20)
- Диагностика: визуальный индикатор и дистанционные контакты
- Вес: 0,125 кг
- Стандарты: IEC 61643-11, UL1449 5th Edition, NOM-003-SCFI-2014, NOM-001-SCFI-1993, ROHS
- Сертификация: UL / TUV, UL File Number E326289
