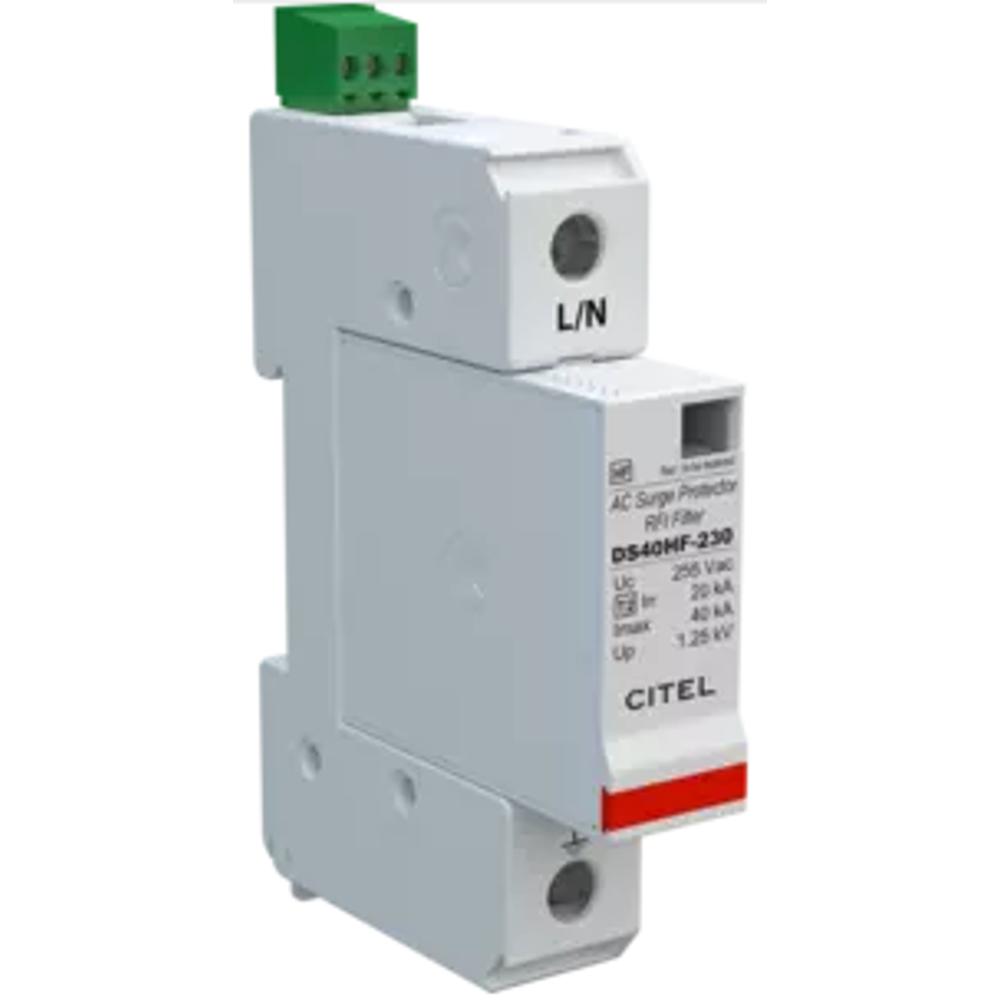

Устройство защиты от импульсных перенапряжений CITEL DS41HFS-230 (артикул 461590) — это профессиональное УЗИП типа 2 для сетей переменного тока 230/400 В, предназначенное для защиты электрооборудования от опасных импульсных перенапряжений, вызванных коммутационными процессами, грозовыми разрядами и другими электромагнитными помехами. Устройство сочетает в себе функции классического ограничителя перенапряжений и встроенного высокочастотного фильтра, что делает его универсальным решением для комплексной защиты чувствительной электроники и силового оборудования.

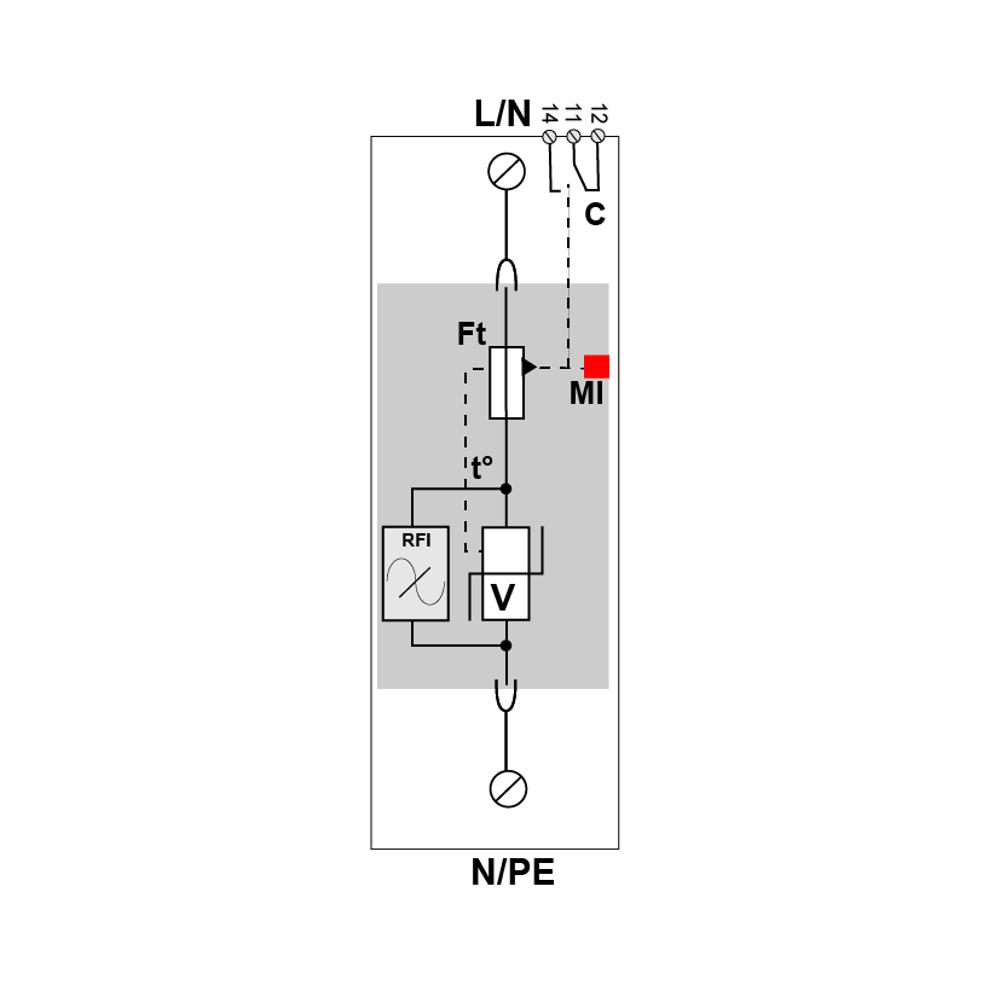

В основе работы устройства лежит металлооксидный варистор (MOV), который мгновенно ограничивает амплитуду импульсных перенапряжений до безопасного уровня, а встроенный ВЧ-фильтр в диапазоне 0,1–30 МГц подавляет высокочастотные помехи и электромагнитные наводки, обеспечивая дополнительную защиту подключённого оборудования. УЗИП рассчитано на номинальный ток разряда In 20 кА и максимальный ток разряда Imax 40 кА, что позволяет эффективно отводить значительную энергию импульса. Устройство выполнено в 1-полюсном исполнении с возможностью подключения по схеме L/N или N/PE, монтируется на симметричную DIN-рейку 35 мм (EN 60715) и оснащено сменными модулями, что упрощает обслуживание и замену изношенных элементов без демонтажа всего устройства. Внутренний терморазмыкатель обеспечивает безопасное отключение при перегреве, а механический индикатор наглядно показывает состояние работоспособности модуля. Опционально доступна дистанционная сигнализация отключения через выход на перекидной контакт, что позволяет интегрировать устройство в системы мониторинга и автоматики. УЗИП совместимо с сетями 230/400 В и соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449 изд. 4.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в жилых, коммерческих и промышленных зданиях
- Защита чувствительного электронного оборудования: систем автоматизации, контроллеров, серверов, телекоммуникационного оборудования
- Защита источников бесперебойного питания (ИБП), систем видеонаблюдения и охранной сигнализации
- Применение в системах электроснабжения с наличием высокочастотных помех и электромагнитных наводок
- Использование в качестве второй ступени защиты в многоуровневых системах молниезащиты и защиты от перенапряжений
Ключевые особенности
- УЗИП тип 2 АС с номинальным током разряда In 20 кА и максимальным Imax 40 кА
- Встроенный высокочастотный фильтр 0,1–30 МГц для подавления ВЧ-помех
- Сменные модули (замена: DSM40HF-230) — простое обслуживание без демонтажа корпуса
- Дистанционная сигнализация отключения (опция) — выход на перекидной контакт
- Внутренний терморазмыкатель и механический индикатор состояния
- Соответствие стандартам EN 61643-11, IEC 61643-11, UL1449 изд. 4; сертификация CSA / EAC
Технические характеристики
- Тип УЗИП: 2
- Сеть: 230/400 В
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение (Uc): 255 Vac
- Временное перенапряжение — 5 сек. (UT): 335 В АС выдерживает
- Временное перенапряжение — 120 мин. (UT): 440 В АС отключение
- Номинальный ток разряда (In): 20 кА
- Макс. ток разряда (Imax): 40 кА
- ВЧ фильтр: 0,1–30 МГц
- Конфигурация подключения: L/N или N/PE
- Режим(ы) защиты: MC или MD
- Уровень защиты (Up): 1,25 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 1 кВ
- Макс. ёмкость (C): 0,22 мкФ
- Допустимый ток короткого замыкания (Isccr): 25 000 А
- Технология: металлооксидный варистор + фильтр
- Конфигурация УЗИП: 1-полюсный
- Подсоединение к сети: зажим под винт 2,5–25 мм²

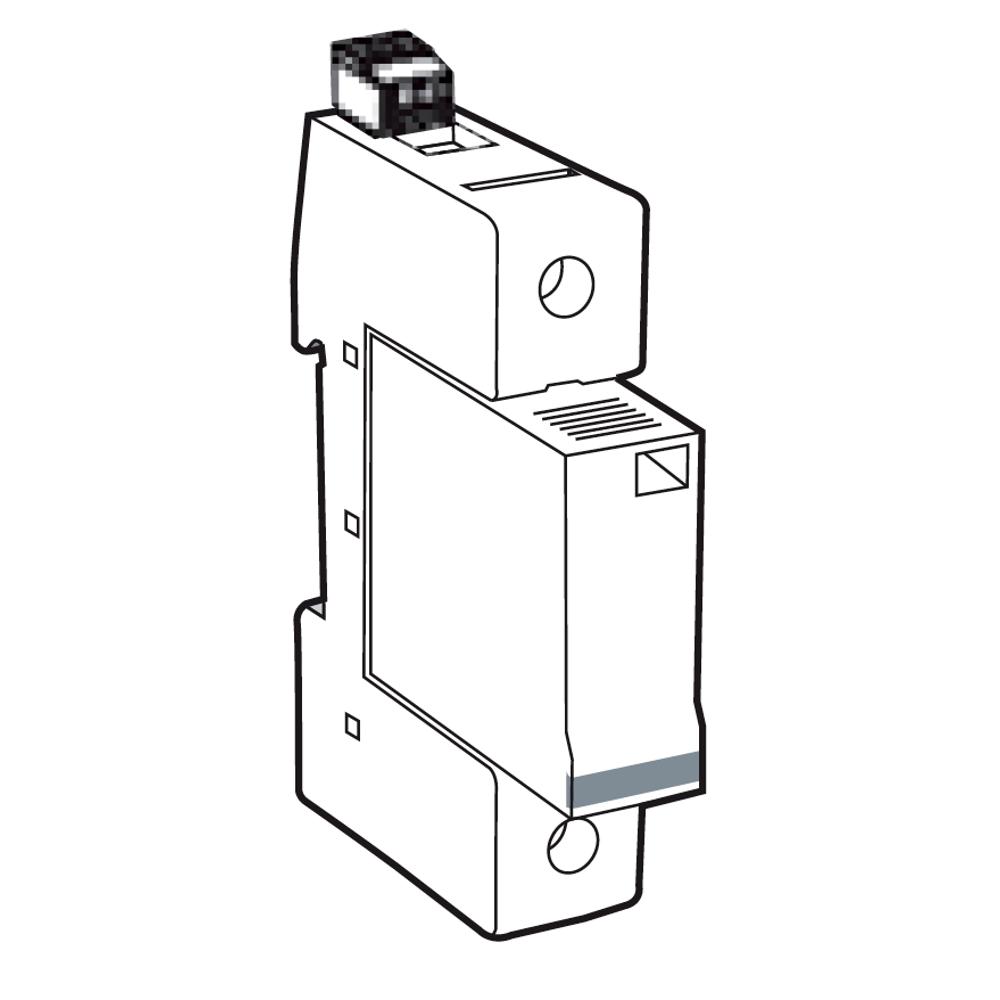

- Формат: корпус со сменными модулями
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 1 механический индикатор
- Модуль замены: DSM40HF-230
- Дистанционная сигнализация отключения: выход на перекидной контакт
- Вес: 0,103 кг
- Сопряжённые устройства отключения: терморазмыкатель внутренний; УЗО типа «S» или замедленный; плавкий предохранитель gG — 50 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: CSA / EAC
- Артикул: 461590
