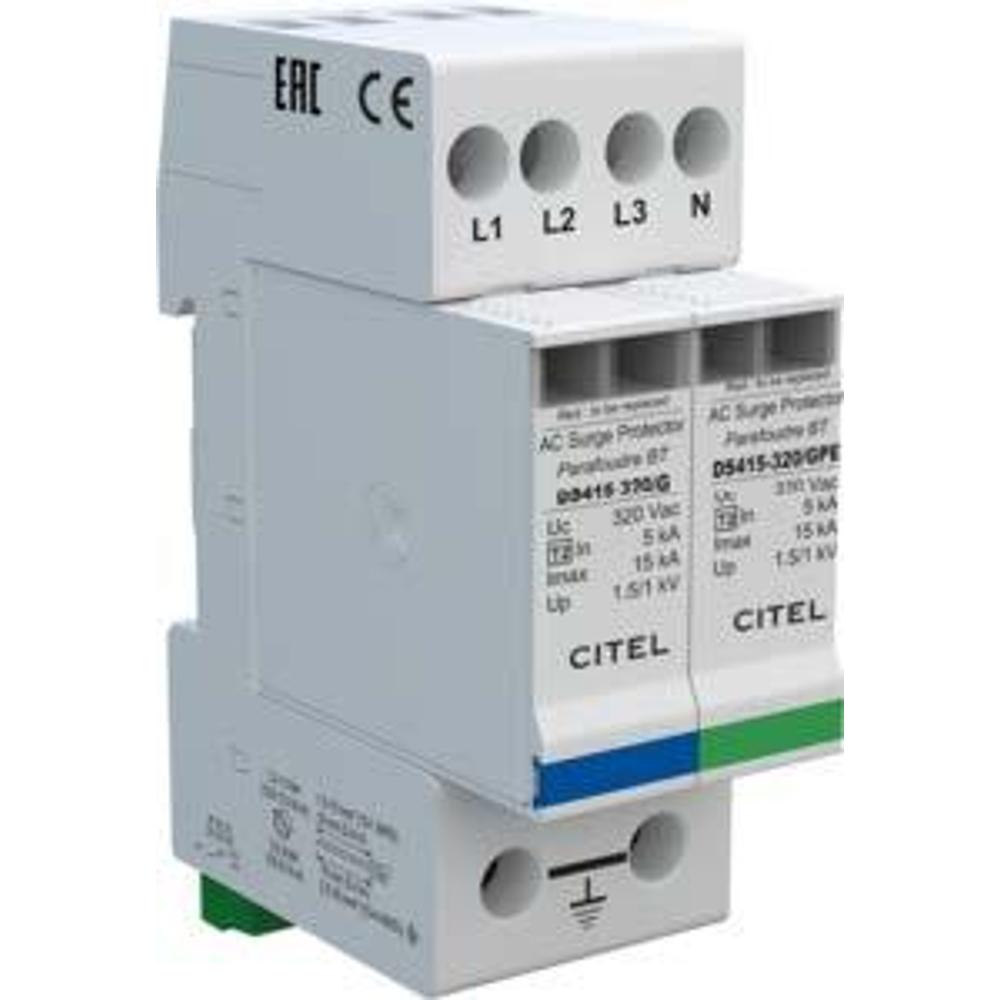

Устройство защиты от импульсных перенапряжений CITEL DS415S-320/G (артикул 451932) — это компактный модульный УЗИП Типа 2 (или 3) для трёхфазных сетей 230/400 В с нейтралью, выполненный по схеме 3+1. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети. УЗИП ограничивает амплитуду импульса до безопасного для оборудования уровня и отводит энергию перенапряжения в землю, предотвращая выход из строя чувствительной электроники, бытовой техники и промышленного оборудования.
В основе конструкции лежит высокоэнергетический варистор (MOV) с внутренним термопредохранителем и системой термического отключения. Устройство выполнено в виде подключаемого модульного блока, устанавливаемого на симметричную DIN-рейку 35 мм (EN 60715), и подключается к сети посредством винтовых клемм: 1,5–10 мм² для фазных и нейтрального проводников (L/N) и 2,5–25 мм² для заземляющего проводника (PE). УЗИП совместим с системами заземления TT и TN, обеспечивает защиту в общем и дифференциальном режимах (Common/Differential mode) по схемам L/N и N/PE. При исчерпании ресурса модуля срабатывает система терморазъединения, происходит безопасное отключение от сети переменного тока, а состояние индицируется тремя механическими указателями. Дополнительно предусмотрена возможность дистанционной сигнализации неисправности через перекидной контакт. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) жилых, офисных и промышленных зданий
- Защита электрооборудования в сетях 230/400 В с системами заземления TT и TN
- Установка во вторичных распределительных щитах в качестве второй ступени защиты совместно с УЗИП Типа 1
- Защита чувствительного оборудования: систем автоматизации, телекоммуникаций, освещения, бытовой и офисной техники
- Применение на объектах с повышенными требованиями к надёжности электроснабжения: объекты энергетики, транспорта, инфраструктуры
Ключевые особенности
- Компактный модульный корпус, устанавливаемый на DIN-рейку 35 мм
- Схема подключения 3+1 (три фазы + нейтраль) с защитой в общем и дифференциальном режимах
- Сменные подключаемые модули: DSM415-320/G и DSM415-320/GPE
- Три механических индикатора отключения и дистанционная сигнализация через перекидной контакт
- Внутреннее терморазъединение с безопасным отключением от сети при перегреве
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, трёхфазная; система заземления: TT-TN
- Номинальное напряжение линии (Un): 230 В перем. тока
- Максимальное рабочее напряжение (Uc): 320 В перем. тока
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 5 кА
- Максимальный разрядный ток (Imax, 8/20 мкс на полюс): 15 кА
- Уровень защиты (Up, CM/DM при In, 8/20 мкс): 1,5/1 кВ
- Остаточное напряжение при 5 кА (8/20 мкс): 1,5/1 кВ
- Испытание комбинированной волной IEC 61643-11 (класс III, 1,2/50 мкс — 8/20 мкс): Uoc 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: MOV (высокоэнергетический варистор); конфигурация: 3 фазы + нейтраль
- Подключение: винтовые клеммы 1,5–10 мм² (L/N) или 2,5–25 мм² (PE)
- Материал корпуса: термопласт UL94 V-0; степень защиты: IP20
- Рабочая температура: от −40 до +85 °C
- Режим отказа: отключение от сети переменного тока; индикация: 3 механических указателя
- Дистанционная сигнализация: выход на перекидной контакт
- Рекомендуемые предохранители: 20 А мин. — 125 А макс., тип gG; УЗО типа «S» или с задержкой
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
