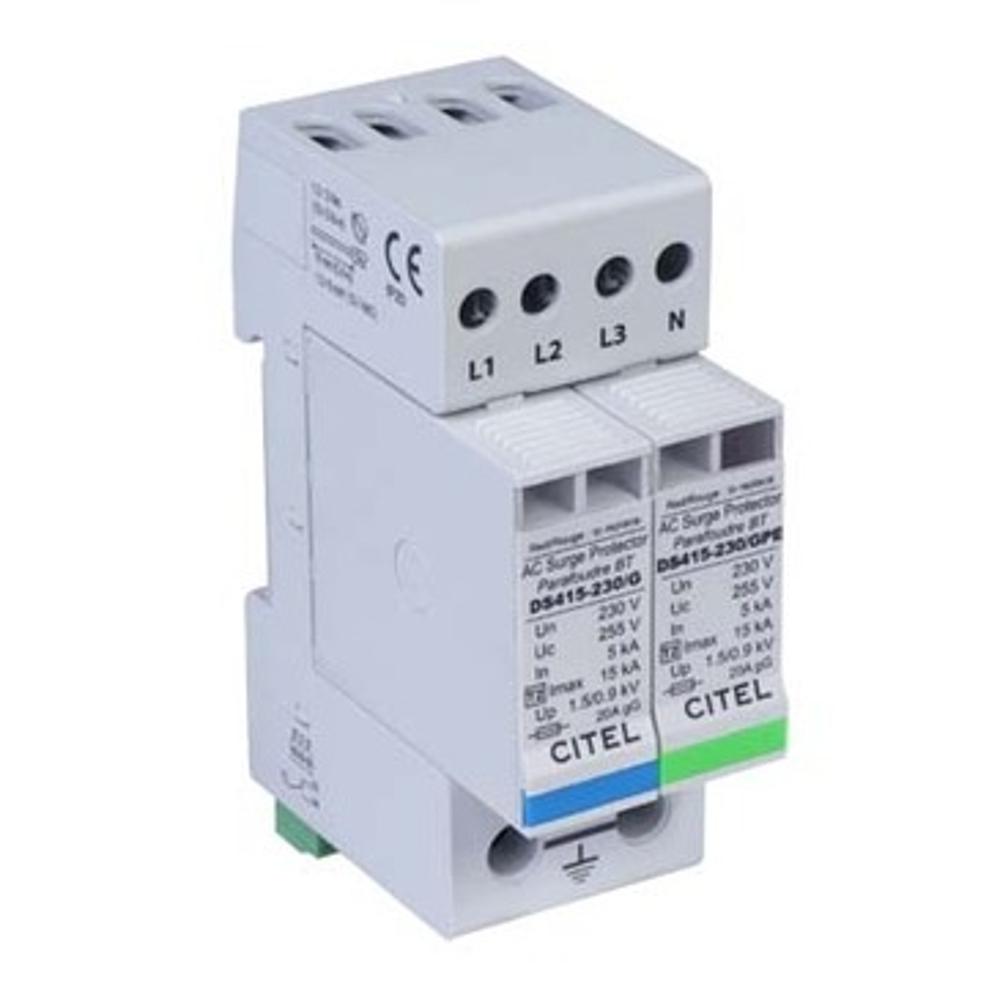

Устройство защиты от импульсных перенапряжений CITEL DS415S-120/G (артикул 451632) — это компактный модульный УЗИП Типа 2 (или 3), предназначенный для защиты трёхфазных сетей 120/208 В с нейтралью от импульсных перенапряжений, вызванных коммутационными процессами или удалёнными ударами молнии. Устройство обеспечивает защиту по общей (Common) и дифференциальной (Differential) моде, отводя опасные импульсы тока на землю и ограничивая уровень перенапряжения до безопасных для оборудования значений.
В основе работы УЗИП лежит высокоэнергетический варистор (MOV), который при превышении допустимого напряжения резко снижает своё сопротивление и шунтирует импульс. Устройство выполнено в виде подключаемого модуля (plug-in modular box), устанавливаемого на симметричную DIN-рейку 35 мм (EN 60715), и имеет конфигурацию 3 фазы + нейтраль (схема 3+1). Подключение к сети осуществляется через винтовые клеммы сечением 1,5–10 мм² для фазных и нейтрального проводников и 2,5–25 мм² для заземляющего проводника. УЗИП совместимо с системами заземления TT и TN и оснащено встроенным термопредохранителем, тремя механическими индикаторами отключения и выходом на перекидной контакт для дистанционной сигнализации о срабатывании.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств трёхфазных сетей 120/208 В
- Защита промышленного и торгового электрооборудования от импульсных перенапряжений
- Защита систем электроснабжения объектов с системами заземления TT и TN
- Применение в составе многоуровневых систем защиты (координация с УЗИП Типа 1 и Типа 3)
- Защита ответственных потребителей: систем автоматизации, телекоммуникационного и IT-оборудования
Ключевые особенности
- Компактный модульный корпус с возможностью быстрой замены модуля (plug-in)
- Тип 2 (или 3) по классификации IEC/EN 61643-11
- Защита по общей и дифференциальной моде (Common/Differential mode)
- Три механических индикатора отключения и дистанционная сигнализация через перекидной контакт
- Встроенный термопредохранитель и система термоотключения (t°)
- Соответствие стандартам EN 61643-11, CEI 61643-11, UL1449 ed.5
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120/208 В, 3-фазная; система заземления: TT-TN
- Номинальное напряжение линии (Un): 120 В перем. тока
- Максимальное рабочее напряжение (Uc): 150 В перем. тока
- Номинальный разрядный ток (In, 15 × 8/20 мкс): 5 кА
- Максимальный разрядный ток (Imax, 8/20 мкс на полюс): 15 кА
- Уровень защиты (Up) CM/DM при In (8/20 мкс): 1,5 / 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: MOV (высокоэнергетический варистор)
- Конфигурация: 3 фазы + нейтраль (схема 3+1)
- Подключение: винтовые клеммы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопласт UL94 V-0
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Индикация отключения: 3 механических индикатора
- Дистанционная сигнализация: выход на перекидной контакт
- Сменные модули: DSM415-120/G + DSM415-120/GPE
- Предохранители: 20 А мин. — 125 А макс., тип gG
- Устройство защитного отключения: тип «S» или с задержкой
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
- Артикул: 451632
