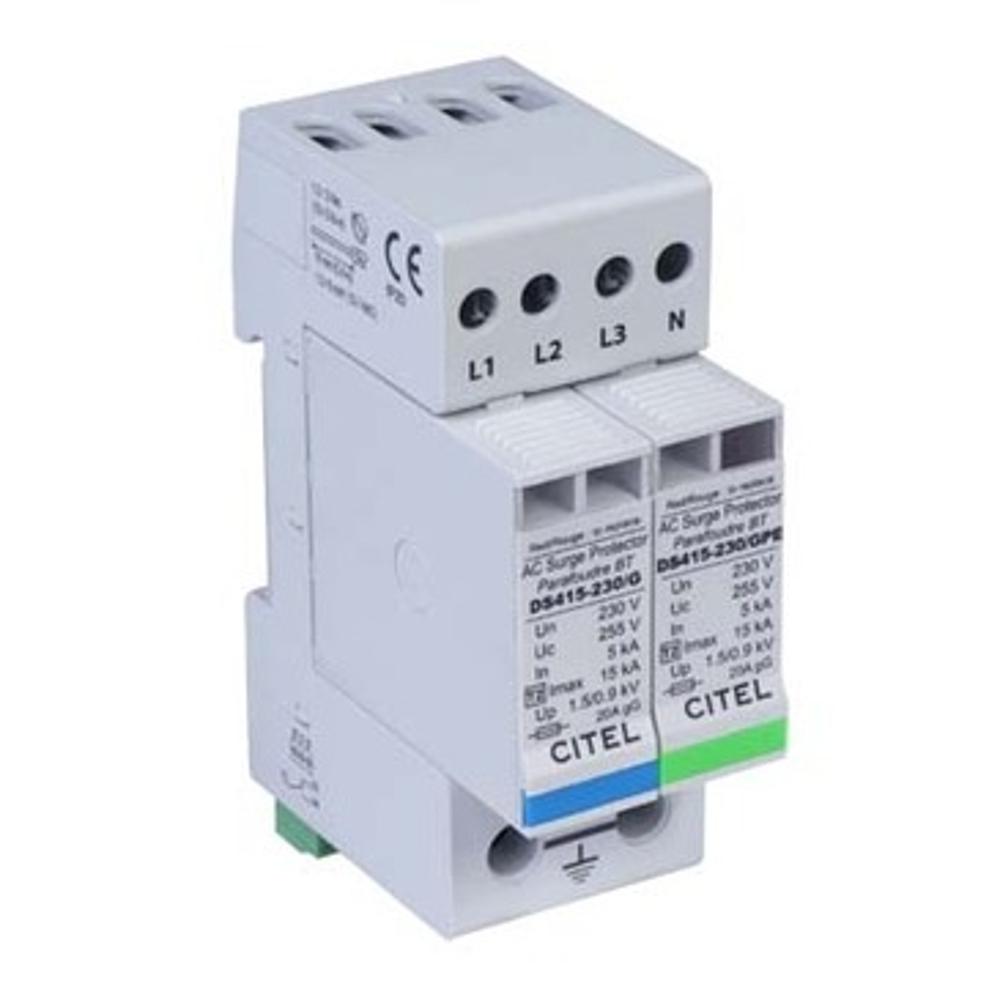

Устройство защиты от импульсных перенапряжений CITEL DS415-400 (артикул 451402) — это компактный трёхфазный УЗИП Тип 2 (или 3), предназначенный для защиты электрооборудования от импульсных перенапряжений в сетях переменного тока 230/400 В. Устройство обеспечивает надёжную защиту по схеме (4+0) с конфигурацией нейтрали IT, ограничивая опасные скачки напряжения, возникающие при грозовых разрядах или коммутационных процессах в сети.
В основе работы УЗИП лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение перенапряжений. Устройство выполнено в модульном корпусе со сменными картриджами, что позволяет оперативно заменять вышедшие из строя модули без демонтажа всего устройства. Подключение осуществляется через винтовые зажимы сечением 1.5–10 мм² для фазных и нейтрального проводников и 2.5–25 мм² для PE-проводника. Монтаж производится на стандартную DIN-рейку 35 мм (EN60715). УЗИП совместим с сетями 230/400 В и соответствует требованиям стандартов IEC 61643-11, EN 61643-11 и UL1449 4 изд.
Области применения
- Защита трёхфазного электрооборудования в промышленных и коммерческих электроустановках
- Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ)
- Системы электроснабжения зданий и сооружений с сетью 230/400 В
- Защита оборудования автоматизации, связи и телекоммуникаций
- Объекты с повышенными требованиями к надёжности электроснабжения (больницы, дата-центры, производственные линии)
Ключевые особенности
- Компактный трёхфазный УЗИП Тип 2 (или 3) со сменными модулями
- Номинальный ток разряда In = 5 кА, максимальный ток разряда Imax = 15 кА (общий режим)
- Уровень защиты Up = 1.3 кВ (CM/DM)
- 4 механических индикатора отключения для визуального контроля состояния
- Возможность дистанционной сигнализации (опция DS415S-400 с перекидным контактом)
- Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 4 изд., сертификация EAC
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: IT
- Номинальное напряжение линии (Un): 400 В AC
- Макс. рабочее напряжение L-N (Uc): 440 В AC
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up): 1.3 кВ
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль (схема 4+0)
- Монтаж: DIN-рейка 35 мм (EN60715)
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Модуль замены: DSM415-400
- Артикул: 451402
