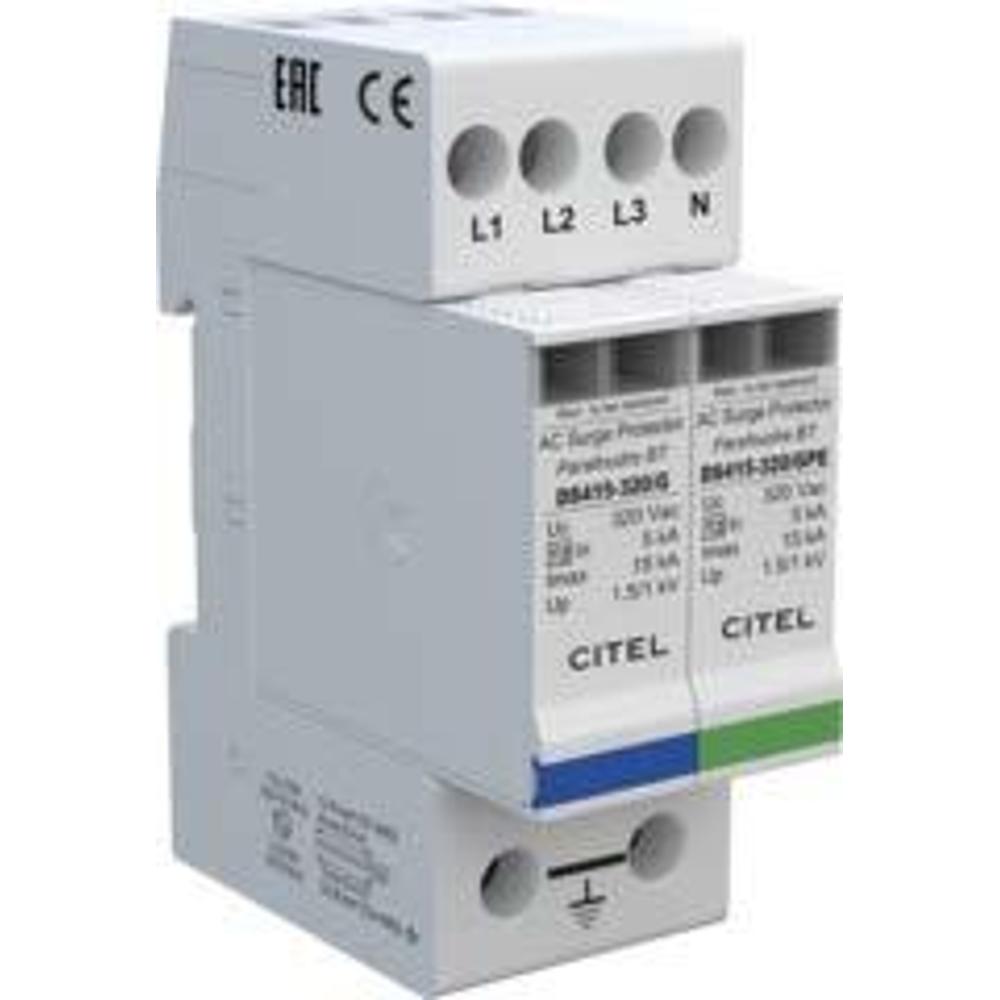

Устройство защиты от импульсных перенапряжений CITEL DS415-320/G (артикул 451922) — это компактный трёхфазный УЗИП Тип 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами в сети переменного тока 230/400 В. Устройство обеспечивает защиту в общем (синфазном) и дифференциальном режимах, отводя избыточную энергию импульса на землю и ограничивая уровень перенапряжения до безопасных для оборудования значений.
В основе работы УЗИП лежит варисторная технология — нелинейные элементы, сопротивление которых резко падает при превышении порогового напряжения, обеспечивая эффективный отвод импульсного тока. Устройство выполнено в модульном корпусе со сменными картриджами, что позволяет быстро восстанавливать работоспособность после срабатывания без демонтажа всего изделия. Подключение осуществляется по схеме «3+1» (L/N и N/PE) с конфигурацией нейтрали TT-TN, монтаж производится на симметричную DIN-рейку 35 мм (EN60715). Номинальный ток разряда In составляет 5 кА, максимальный ток разряда Imax — 15 кА, что обеспечивает надёжную защиту при типовых грозовых и коммутационных воздействиях. Устройство соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4, имеет сертификацию EAC.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов в трёхфазных сетях 230/400 В
- Защита промышленного оборудования, станков, систем автоматизации и КИПиА от импульсных перенапряжений
- Защита офисных и административных зданий, серверных, центров обработки данных
- Защита объектов с воздушными линиями электропередачи, подверженных грозовым воздействиям
- Применение в жилых и коммерческих зданиях с системами заземления TT или TN
Ключевые особенности
- Компактный трёхфазный корпус со сменными модулями — быстрое восстановление без замены всего устройства
- Три механических индикатора отключения для визуального контроля состояния каждого модуля
- Возможность дистанционной сигнализации отключения (опция DS415S-320/G с выходом на перекидной контакт)
- Встроенный терморазмыкатель для безопасного отключения при перегреве варисторов
- Высокая стойкость к временным перенапряжениям: выдерживает 335 В АС в течение 5 сек. и 440 В АС в течение 120 мин.
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 изд. 4
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная
- Конфигурация нейтрали: TT-TN
- Номинальное напряжение линии (Un): 230 Vac
- Макс. AC рабочее напряжение L-N (Uc): 320 Vac
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты CM/DM (Up): 1.5/1 кВ
- Остаточное напряжение при 5 кА (Up-5kA): 1.5/1 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Технология: варистор
- Конфигурация УЗИП: 3-фазный + нейтраль (схема 3+1)
- Подсоединение к сети: зажим под винт 1.5–10 мм² (L/N) или 2.5–25 мм² (PE)
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Индикатор отключения: 3 механических индикатора
- Модуль замены: DSM415-320/G и DSM415-320/GPE
- Сопряжённый плавкий предохранитель: тип gG — 20 А
- Сопряжённое УЗО: тип «S» или замедленный
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: EAC
- Артикул: 451922
