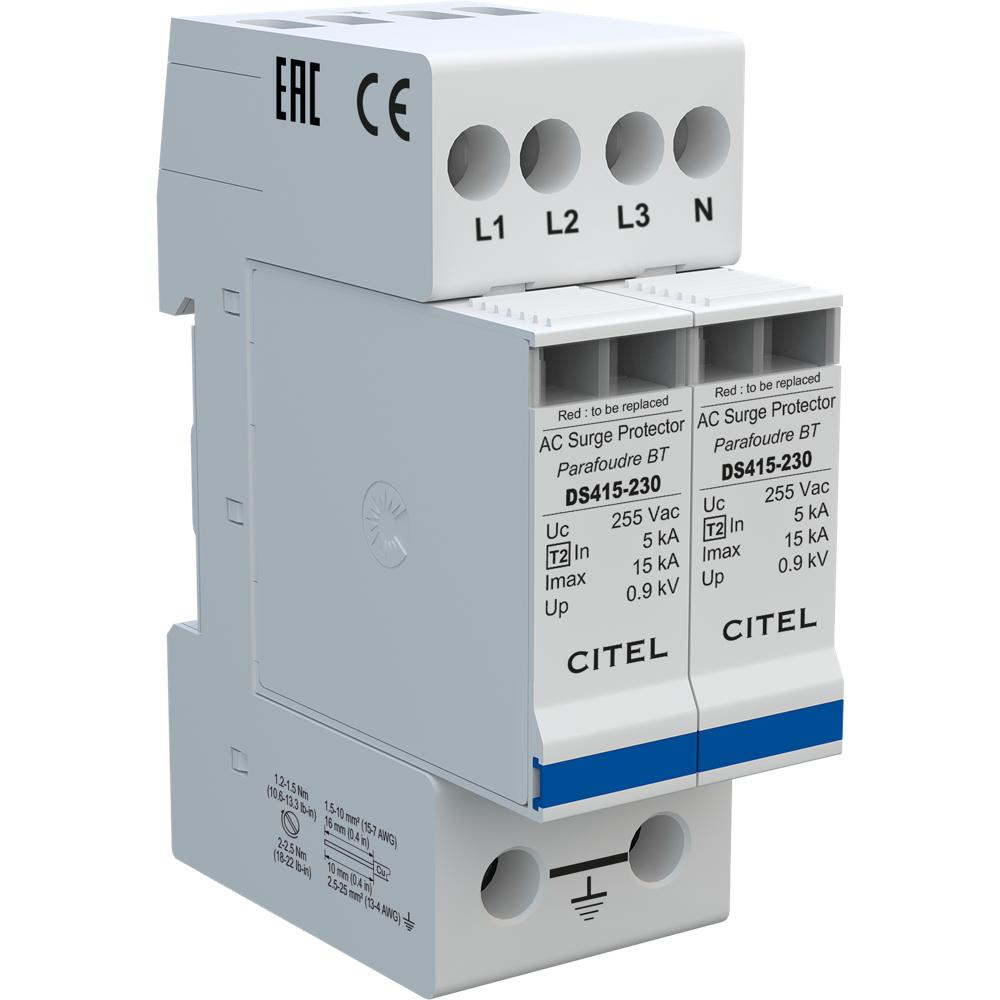

Устройство защиты от импульсных перенапряжений CITEL DS415-230 (артикул 451702) — это компактный трёхфазный ограничитель перенапряжений типа 2 (или 3), предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными процессами в сети переменного тока 230/400 В. Устройство обеспечивает надёжное отведение импульсных токов и ограничение перенапряжений до безопасного для оборудования уровня, предотвращая повреждение чувствительной электроники, систем автоматизации и силового оборудования.
В основе работы УЗИП CITEL DS415-230 лежит варисторная технология, обеспечивающая быстрое срабатывание и эффективное ограничение напряжения. Устройство выполнено в модульном корпусе со сменными картриджами, что упрощает техническое обслуживание и замену изношенных модулей без демонтажа всего устройства. Подключение осуществляется по схеме 4+0 (L/N и N/PE) с конфигурацией нейтрали TN, что обеспечивает полноценную защиту по всем режимам. Монтаж производится на стандартную симметричную DIN-рейку 35 мм (EN60715), что делает устройство совместимым с большинством распределительных щитов. УЗИП соответствует требованиям международных стандартов IEC 61643-11, EN 61643-11 и UL1449, а также имеет сертификацию EAC, подтверждающую его пригодность для применения на территории ЕАЭС.
Области применения
- Защита трёхфазных распределительных щитов и вводно-распределительных устройств (ВРУ) в промышленных и коммерческих зданиях
- Защита систем электроснабжения объектов с трёхфазной сетью 230/400 В с конфигурацией нейтрали TN
- Защита оборудования автоматизации, контрольно-измерительных приборов и систем управления
- Защита осветительных установок, насосного и вентиляционного оборудования
- Применение в качестве второй ступени защиты в системах с многоуровневой координацией УЗИП
Ключевые особенности
- Компактный трёхфазный УЗИП типа 2 (или 3) с номинальным током разряда In = 5 кА и максимальным током разряда Imax = 15 кА
- Сменные модули (замена DSM415-230) позволяют восстанавливать работоспособность без замены всего устройства
- Четыре механических индикатора отключения обеспечивают визуальный контроль состояния каждого модуля
- Опциональная дистанционная сигнализация (DS415S-230) с выходом на перекидной контакт для интеграции в системы мониторинга
- Внутренний терморазмыкатель обеспечивает безопасное отключение при перегреве варисторов
- Корпус из термопластика UL94-V0 с классом защиты IP21, устойчивый к возгоранию
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 230/400 В, 3-фазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 230 В AC
- Макс. рабочее напряжение L-N (Uc): 255 В AC
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up): 0,9 кВ
- Испытание комбинированной волной (Uoc): 10 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Конфигурация подключения: L/N и N/PE (схема 4+0)
- Подсоединение: винтовые зажимы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)
- Рабочая температура: от -40 до +85 °C
- Монтаж: DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Степень защиты: IP21
- Сопряжённый предохранитель: gG 20 А
- Сопряжённое УЗО: тип «S» или замедленный
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 изд. 4
- Сертификация: EAC
