УЗИП переменного тока серии DS

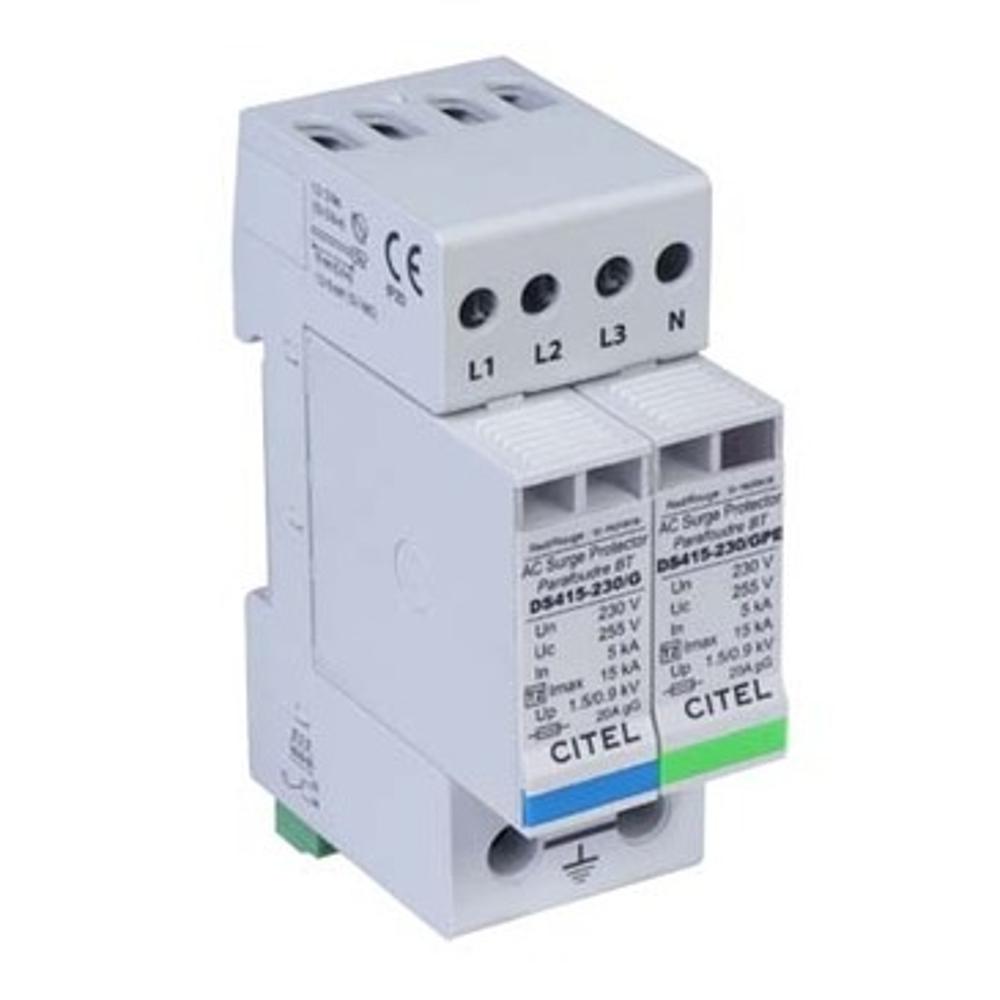

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS415-120/G (451622)

Не знаете, какая модель подходит?

Артикул: 451622
Цена товара:
8 177 ₽
Общая цена:
8 177 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП Тип 2 для трёхфазных сетей 120/208 В (TT-TN). Варисторная защита 3+1, In 5 кА, Imax 15 кА, Up 0.9 кВ. Сменные модули, 3 индикатора отключения, терморазмыкатель. Монтаж на DIN-рейку, IP20. Соответствие IEC/EN 61643-11, UL1449.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS415-120/G (артикул 451622) — это компактный модульный УЗИП Тип 2 (или 3), предназначенный для защиты трёхфазных сетей переменного тока 120/208 В с нейтралью (конфигурация TT-TN). Устройство обеспечивает защиту оборудования от опасных импульсных перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети, ограничивая амплитуду импульса до безопасного для электроники уровня.

В основе работы УЗИП лежит варисторная технология: при превышении порогового напряжения варистор мгновенно меняет своё сопротивление, отводя избыточную энергию импульса на землю. Устройство выполнено по схеме 3+1 с защитой в режимах L/N и N/PE (общий и дифференциальный режимы), имеет сменные модули DSM415-120/G и DSM415-120/GPE, что позволяет быстро восстановить работоспособность после срабатывания без демонтажа всего устройства. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN60715), подключение — винтовыми зажимами сечением 1.5–10 мм² для L/N и 2.5–25 мм² для PE. Устройство совместимо с сетями 120/208 В, имеет встроенный терморазмыкатель и три механических индикатора отключения, а также поддерживает опциональную дистанционную сигнализацию через модуль DS415S-120/G с перекидным контактом.

Области применения

  • Защита электрооборудования в трёхфазных сетях 120/208 В с нейтралью TT-TN
  • Вводные распределительные щиты жилых, коммерческих и промышленных объектов
  • Защита чувствительной электроники: систем автоматизации, телекоммуникационного и компьютерного оборудования
  • Системы электроснабжения с повышенными требованиями к грозозащите (объекты в регионах с высокой грозовой активностью)
  • Применение в составе многоуровневых систем защиты совместно с УЗИП Тип 1 и Тип 3

Ключевые особенности

  • Компактный модульный корпус со сменными модулями — быстрое восстановление после срабатывания
  • Три механических индикатора отключения для визуального контроля состояния
  • Встроенный терморазмыкатель для безопасного отключения при перегреве
  • Опциональная дистанционная сигнализация (модуль DS415S-120/G с перекидным контактом)
  • Соответствие стандартам IEC 61643-11, EN 61643-11 и UL1449 изд. 4, сертификация EAC

Технические характеристики

  • Тип УЗИП: 2 (или 3)
  • Сеть: 120/208 В, 3-фазная, конфигурация нейтрали TT-TN
  • Номинальное напряжение линии (Un): 120 Vac
  • Макс. рабочее напряжение L-N (Uc): 150 Vac
  • Номинальный ток разряда (In): 5 кА
  • Макс. ток разряда (Imax): 15 кА
  • Испытание комбинированной волной (Uoc): 10 кВ
  • Уровень защиты L/N (Up): 0.9 кВ; N/PE: 1.5 кВ
  • Допустимый ток короткого замыкания (Isccr): 10000 А
  • Технология: варистор; конфигурация: 3-фазный + нейтраль
  • Подключение: винтовые зажимы 1.5–10 мм² (L/N), 2.5–25 мм² (PE)
  • Монтаж: DIN-рейка 35 мм (EN60715); степень защиты IP20; рабочая температура −40/+85 °C
  • Сопряжённые устройства: плавкий предохранитель gG 20A, УЗО типа «S» или замедленное

Характеристики

Электрические характеристики
Тип УЗИП 2 (или 3)
Тип напряжения AC
Схема УЗИП 3P+N (3+1)
Система заземления TNS, TT
Un, номинальное напряжение линии, В 120
Uc AC, макс. рабочее напр., В 150
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 15
Up L/N, напряжение защиты, кВ 0.9
Допустимый ток короткого замыкания, Isccr, А 10000
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Особенности Компактное исполнение
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
