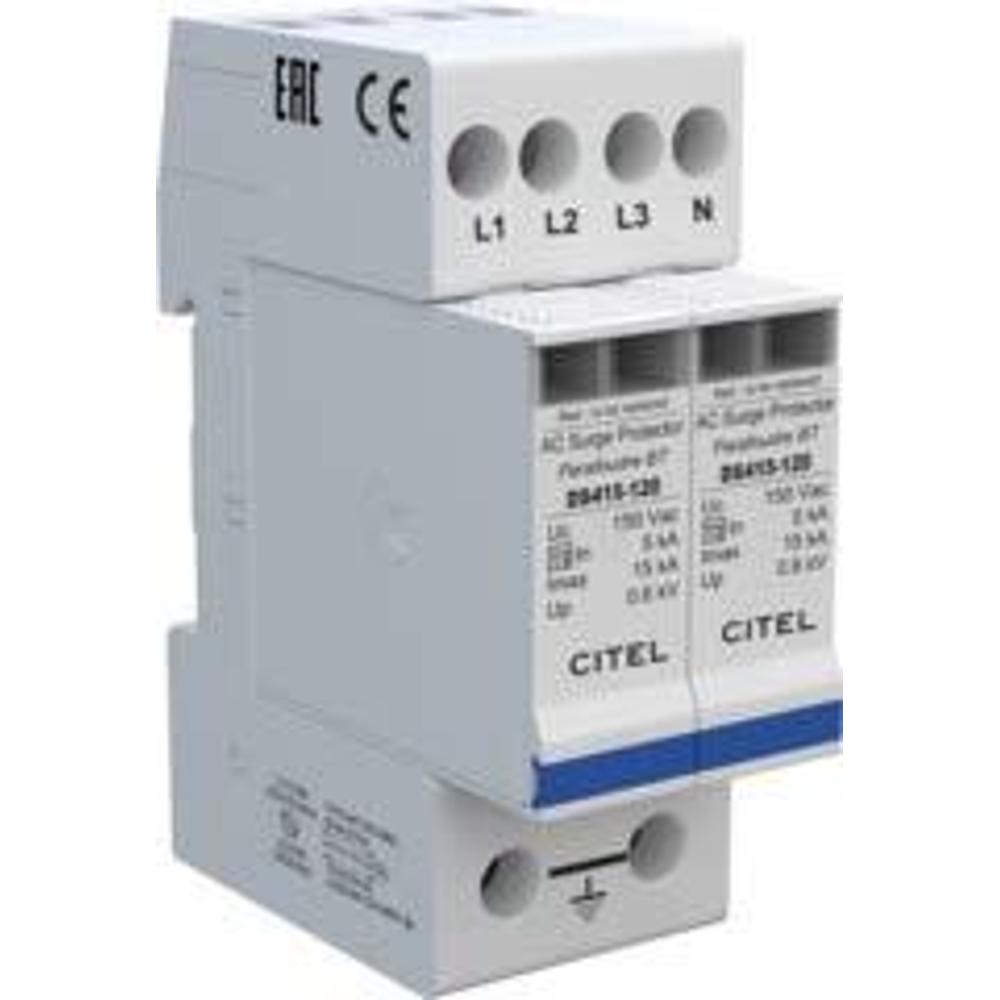

Устройство защиты от импульсных перенапряжений CITEL DS415-120 (артикул 451602) — это компактный модульный УЗИП типа 2 (или 3) для трёхфазных сетей переменного тока 120/208 В с конфигурацией нейтрали TN. Устройство предназначено для защиты электрооборудования от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП отводит избыточную энергию импульса на землю, ограничивая напряжение до безопасного для подключённого оборудования уровня.
В основе работы устройства лежит варисторная технология — нелинейные резисторы, сопротивление которых резко падает при превышении порогового напряжения, обеспечивая эффективный отвод импульсного тока. УЗИП выполнен по схеме 4+0 (L/N и N/PE) с защитой по общему и дифференциальному режимам, что обеспечивает комплексную защиту всех проводников сети. Конструкция представляет собой корпус со сменными модулями, устанавливаемый на симметричную DIN-рейку 35 мм (EN60715), что упрощает монтаж и обслуживание. Устройство совместимо с сетями 120/208 В и соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449.
Области применения
- Защита распределительных щитов и вводно-распределительных устройств в трёхфазных сетях 120/208 В
- Защита промышленного и торгового электрооборудования от грозовых и коммутационных перенапряжений
- Защита систем электроснабжения объектов коммерческой и административной недвижимости
- Применение в качестве второй ступени защиты в многоступенчатых системах молниезащиты
- Защита телекоммуникационного, компьютерного и контрольно-измерительного оборудования
Ключевые особенности
- Компактный модульный корпус со сменными модулями (замена — DSM415-120) для быстрого восстановления после срабатывания
- 4 механических индикатора отключения для визуального контроля состояния каждого модуля
- Возможность дистанционной сигнализации отключения (опция DS415S-120 с выходом на перекидной контакт)
- Внутренний терморазмыкатель для безопасного отключения при перегреве варисторов
- Высокая стойкость к перенапряжениям: испытание комбинированной волной 10 кВ по IEC 61643-11
Технические характеристики
- Тип УЗИП: 2 (или 3)
- Сеть: 120/208 В, 3-фазная, конфигурация нейтрали TN
- Номинальное напряжение линии (Un): 120 В AC
- Макс. рабочее напряжение L-N (Uc): 150 В AC
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 15 кА
- Уровень защиты (Up): 0,6 кВ
- Допустимый ток короткого замыкания (Isccr): 10 000 А
- Конфигурация подключения: L/N и N/PE (схема 4+0)
- Подсоединение: винтовые зажимы 1,5–10 мм² (L/N), 2,5–25 мм² (PE)
- Монтаж: DIN-рейка 35 мм (EN60715)
- Рабочая температура: от −40 до +85 °C
- Степень защиты: IP22
- Материал корпуса: термопластик UL94-V0
- Сопряжённый предохранитель: тип gG, 20 А
- Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449
- Сертификация: EAC
