УЗИП переменного тока серии DS

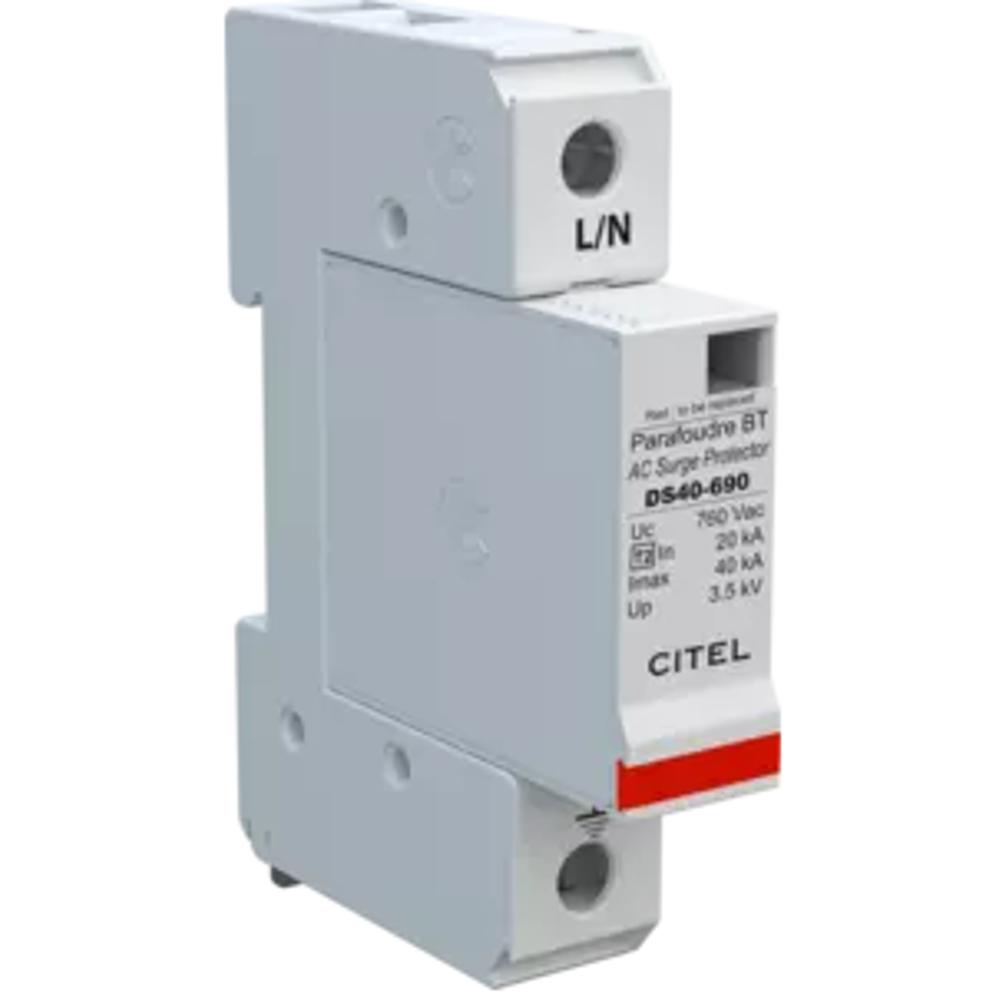

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS41-690 (331801)

Не знаете, какая модель подходит?

Артикул: 331801
Цена товара:
2 598 ₽
Общая цена:
2 598 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 2 для защиты оборудования в сетях 400/690 В от коммутационных и грозовых импульсов. Разрядный ток 20/40 кА, уровень защиты 3,5 кВ, варисторная технология MOV. Сменные модули, термозащита с индикатором, DIN-рейка.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS41-690 (артикул 331801) — это однополюсный УЗИП типа 2 (класс C) переменного тока, предназначенный для защиты электрооборудования от опасных импульсных перенапряжений, возникающих при коммутационных процессах и удалённых ударах молнии. Устройство устанавливается в распределительных щитах и обеспечивает надёжное ограничение перенапряжений в сетях с номинальным напряжением 400/690 В, защищая чувствительное оборудование от выхода из строя и преждевременного старения изоляции.

В основе работы УЗИП CITEL DS41-690 лежит технология высокоэнергетических варисторов (MOV), которые мгновенно снижают сопротивление при превышении порогового напряжения, отводя избыточную энергию импульса на заземление. Устройство выполнено в виде вставного модуля (plug-in modular box), что позволяет быстро заменять отработавший элемент без демонтажа всего устройства. Подключение осуществляется через винтовые клеммы сечением 2,5–25 мм² или посредством шины, монтаж — на симметричную DIN-рейку 35 мм (EN 60715). УЗИП поддерживает режимы защиты L/PE и N/PE, работает в схемах TN и обеспечивает как общий, так и дифференциальный режим защиты. Встроенный термопредохранитель и система термического отключения гарантируют безопасное отсоединение от сети при перегреве варистора, а механический индикатор наглядно показывает состояние устройства. Опционально доступна версия с дистанционной сигнализацией DS41S-690 (перекидной контакт).

Области применения

  • Защита распределительных щитов и вводно-распределительных устройств в промышленных и коммерческих зданиях
  • Защита электрооборудования в сетях 400/690 В переменного тока (электродвигатели, насосы, компрессоры, системы автоматики)
  • Организация второй ступени защиты в многоуровневых системах молниезащиты (координация с УЗИП типа 1)
  • Защита ответственных потребителей в системах электроснабжения с заземлённой нейтралью (схемы TN)
  • Применение в составе комплексных решений по защите от импульсных перенапряжений на объектах энергетики, нефтегазовой отрасли и инфраструктуры

Ключевые особенности

  • Тип 2 (класс C) — защита от коммутационных перенапряжений и наведённых импульсов молнии
  • Номинальный разрядный ток In = 20 кА, максимальный Imax = 40 кА (8/20 мкс)
  • Сменные вставные модули для каждой фазы — быстрая замена без демонтажа основания
  • Встроенный термопредохранитель и система термического отключения с механическим индикатором состояния
  • Опциональная дистанционная сигнализация (DS41S-690) с перекидным контактом для мониторинга
  • Соответствие стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5

Технические характеристики

  • Тип УЗИП: тип 2 (класс C)
  • Номинальное напряжение сети (Un): 690 В AC
  • Максимальное рабочее напряжение (Uc): 760 В AC
  • Номинальный разрядный ток (In, 15×8/20 мкс): 20 кА
  • Максимальный разрядный ток (Imax, 8/20 мкс): 40 кА
  • Уровень защиты (Up) при In: 3,5 кВ
  • Допустимый ток короткого замыкания (Isccr): 25 000 А
  • Ток утечки на землю (Ipe): < 1 мА
  • Ток сопровождающего импульса (If): отсутствует
  • Технология: металлооксидный варистор (MOV)
  • Конфигурация: однополюсный (1P), схема (1+0), однофазная
  • Режимы подключения: L/PE и N/PE; режимы защиты: общий/дифференциальный
  • Подключение: винтовые клеммы 2,5–25 мм² или шина
  • Монтаж: DIN-рейка 35 мм (EN 60715)
  • Материал корпуса: термопласт UL94 V-0
  • Степень защиты: IP20
  • Рабочая температура: от −40 до +85 °C
  • Индикация: 1 механический индикатор отключения
  • Сменный модуль: DSM40-690
  • Дистанционная сигнализация: опция DS41S-690 (перекидной контакт)
  • Предохранители: тип gG — 50 А; УЗО: тип «S» или с задержкой
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
  • Сертификация: UL / CSA / EAC / TUV
  • Вес: 0,125 кг
  • Артикул: 331801

Характеристики

Электрические характеристики
Тип УЗИП 2
Тип напряжения AC
Схема УЗИП 1P (1+0)
Система заземления TN
Uc AC, макс. рабочее напр., В 760
In(8/20), номин. ток разряда, кА 20
Imax(8/20), макс. ток разряда, кА 40
Механические характеристики
Технология варистор
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Дистанционная cигнализация нет
Стандарты
Производитель CITEL
