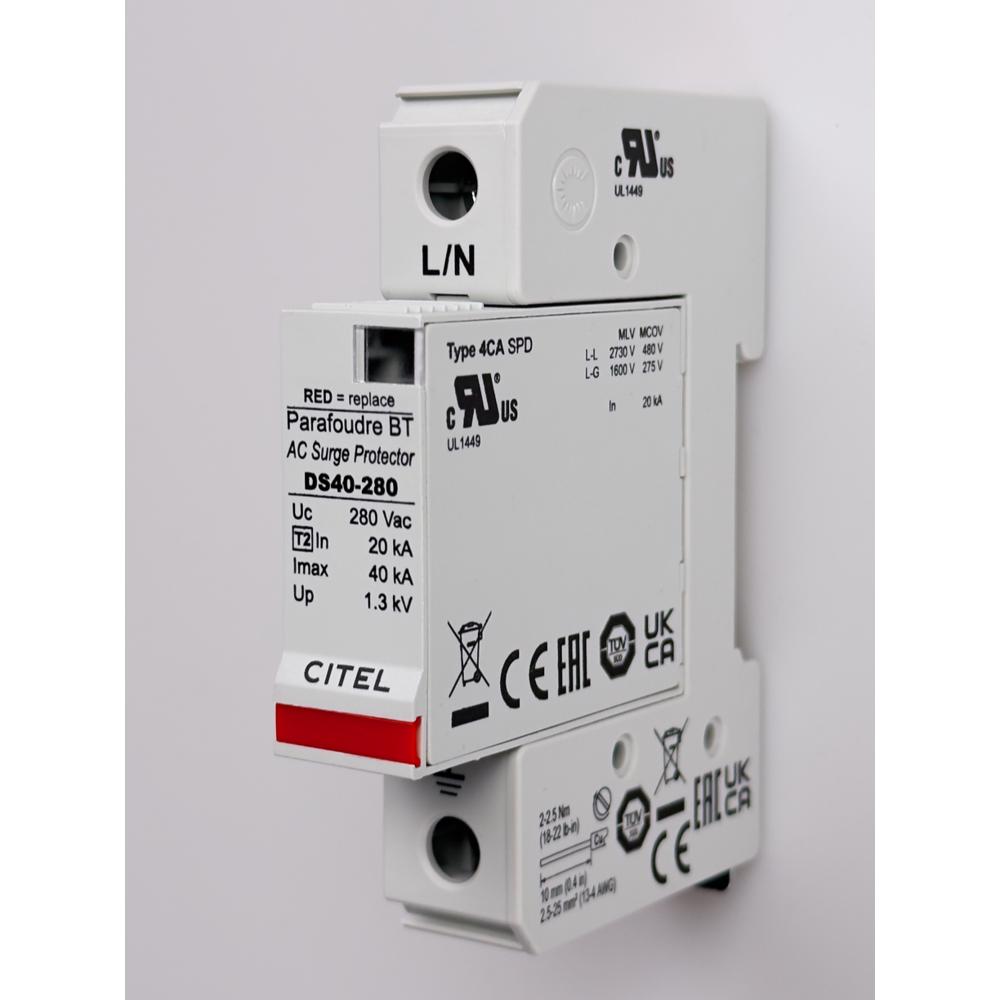

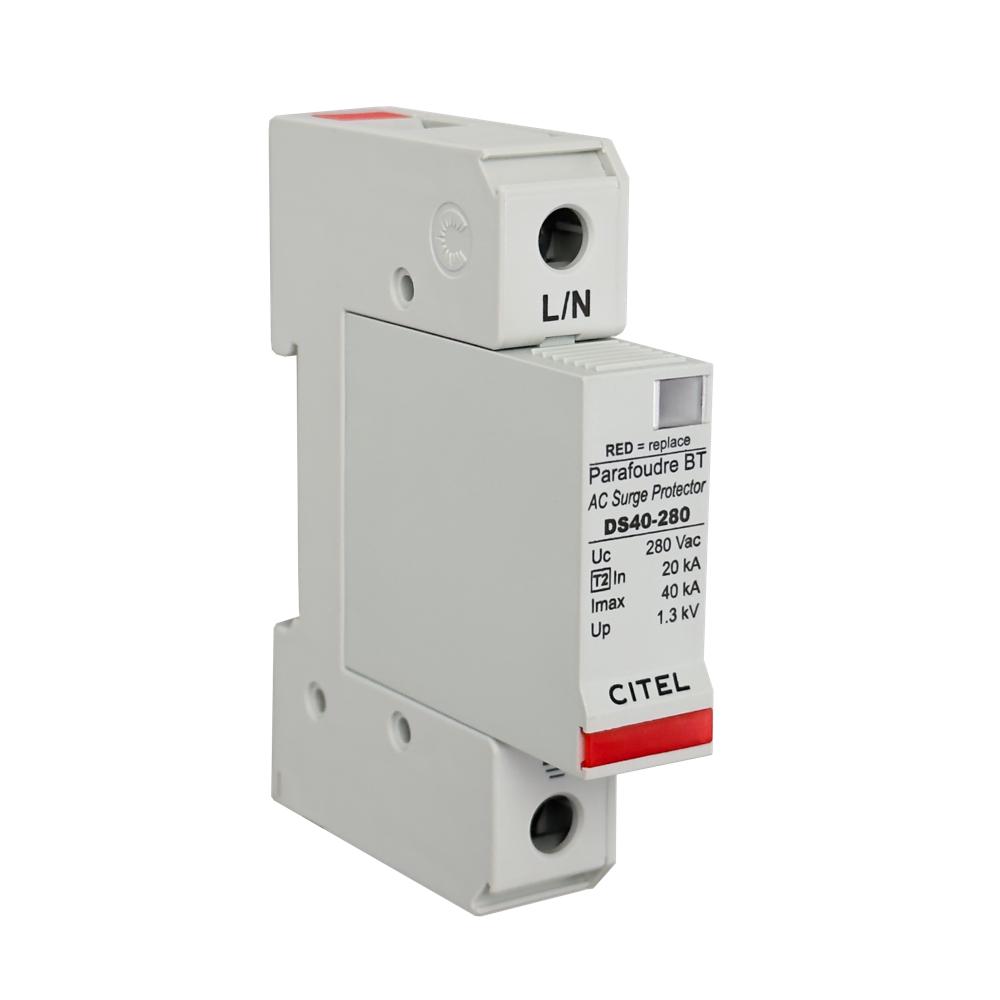

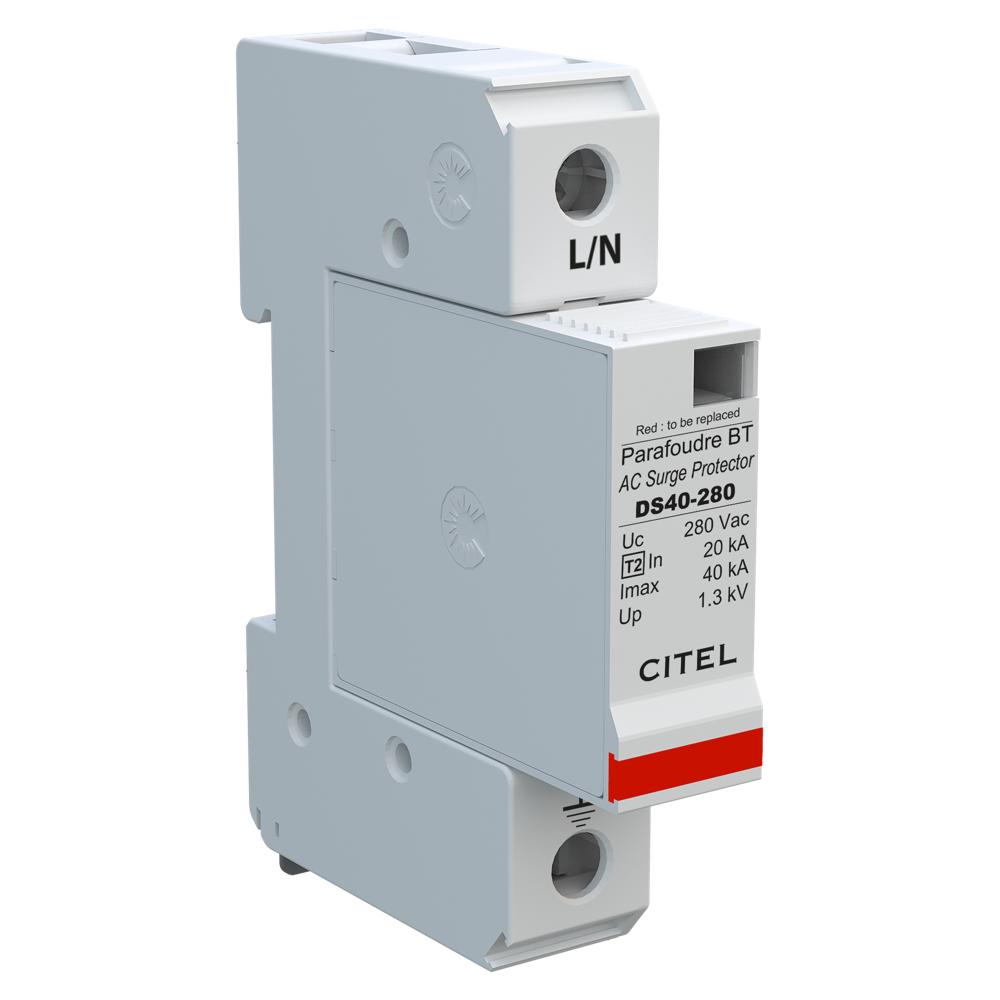

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS41-280 (артикул 3311011) серии DS40 представляет собой однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в низковольтных сетях переменного тока от разрушительного воздействия грозовых и коммутационных импульсов. Данная модель рассчитана на работу в сетях с номинальным напряжением 230/400 В и максимальным рабочим напряжением 280 В переменного тока, обеспечивая надежное отведение опасных импульсных токов в землю. Устройство выполнено в компактном корпусе для монтажа на DIN-рейку и оснащено сменным модулем, что упрощает его обслуживание и восстановление после срабатывания.

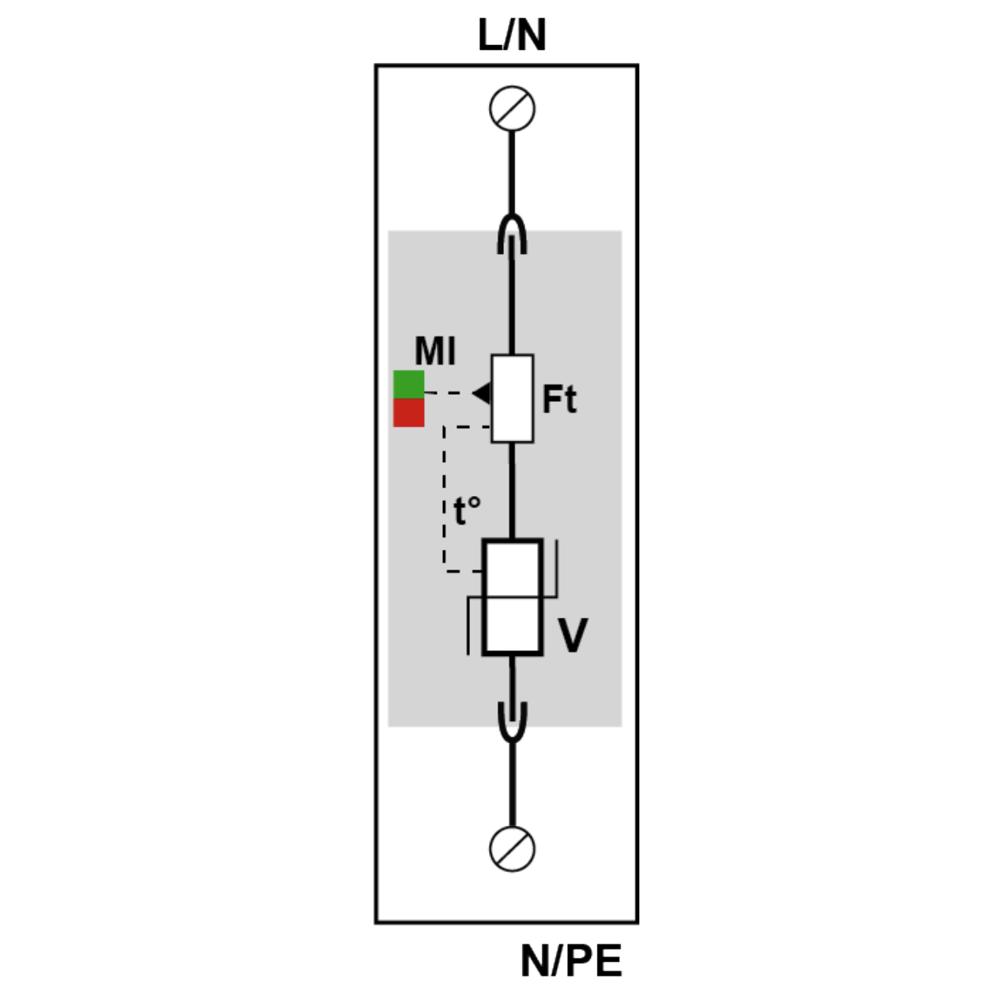

В основе работы УЗИП CITEL DS41-280 лежит мощный варистор (V), который мгновенно изменяет свое сопротивление при превышении порогового напряжения, шунтируя импульсный ток. Устройство имеет конфигурацию (1+0) для однофазных сетей TN, где защита осуществляется между фазным проводником (L) и защитным проводником (PE). Встроенный терморазмыкатель (t°) обеспечивает отключение модуля при его критическом перегреве, а механический индикатор (MI) визуально сигнализирует о состоянии защиты (зеленый — исправен, красный — требуется замена). Для обеспечения селективности и защиты от токов короткого замыкания перед устройством рекомендуется устанавливать плавкий предохранитель типа gG номиналом до 50 А или автоматический выключатель. УЗИП подключается через винтовые зажимы, рассчитанные на сечение провода от 2.5 до 25 мм², что позволяет использовать его как в распределительных щитах жилых домов, так и в коммерческих и промышленных объектах.

Области применения

• Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) жилых, административных и офисных зданий.
• Системы электроснабжения объектов малого и среднего бизнеса: магазины, кафе, гостиницы, медицинские центры.
• Защита ответственного оборудования: серверные, системы безопасности, контроллеры автоматизации, телекоммуникационные шкафы.
• Промышленные распределительные щиты и шкафы управления, где требуется защита от наведенных перенапряжений.
• Объекты с требованиями к повышенной надежности электроснабжения, где необходим быстрый визуальный контроль состояния защиты.

Ключевые особенности

• Тип 2 (Class II) — предназначен для установки на вводе в здание или в распределительных щитах для защиты от остаточных грозовых и коммутационных перенапряжений.
• Высокая пропускная способность — номинальный ток разряда (In) 20 кА и максимальный ток разряда (Imax) 40 кА (форма импульса 8/20 мкс) обеспечивают надежное поглощение мощных импульсов.
• Сменный модуль — конструкция предусматривает быструю замену вышедшего из строя варисторного модуля (DSM40-280) без демонтажа всего устройства и переподключения проводов.

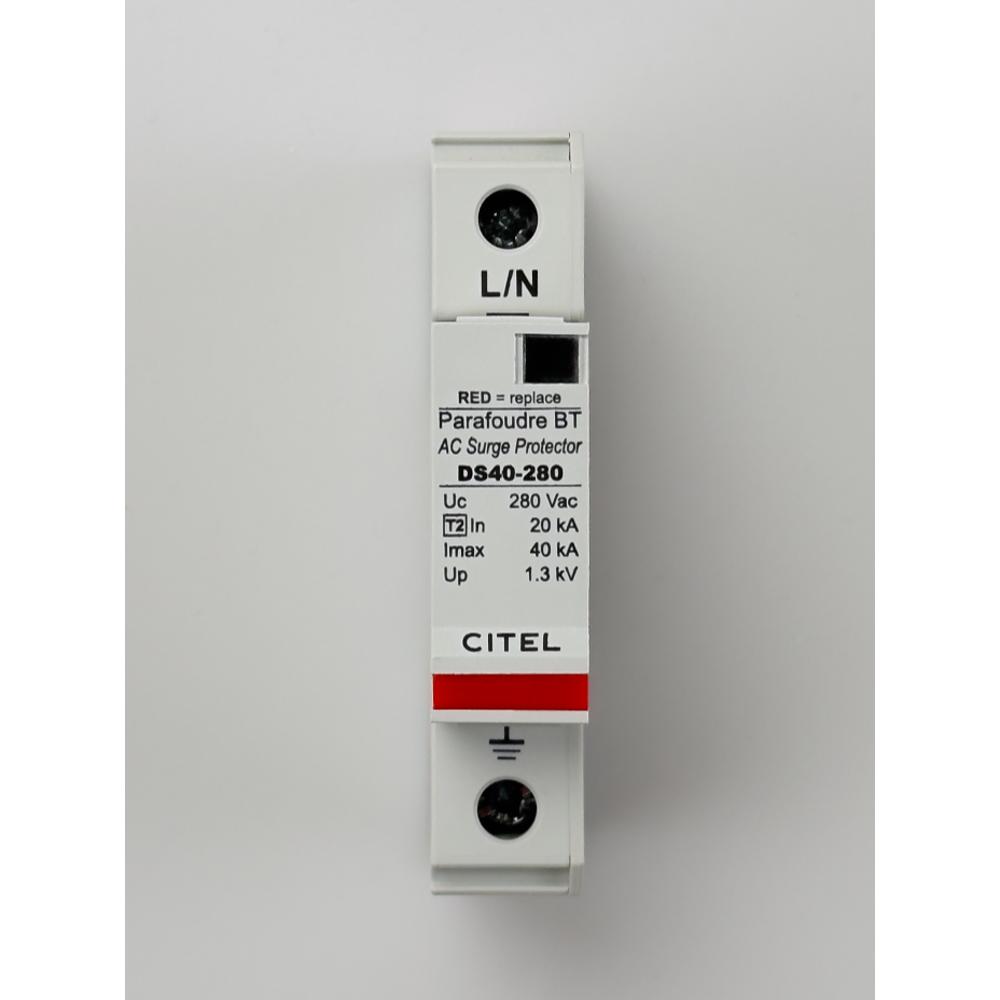

• Визуальная индикация состояния — встроенный механический индикатор (MI) на корпусе устройства позволяет мгновенно оценить его работоспособность без применения измерительных приборов.

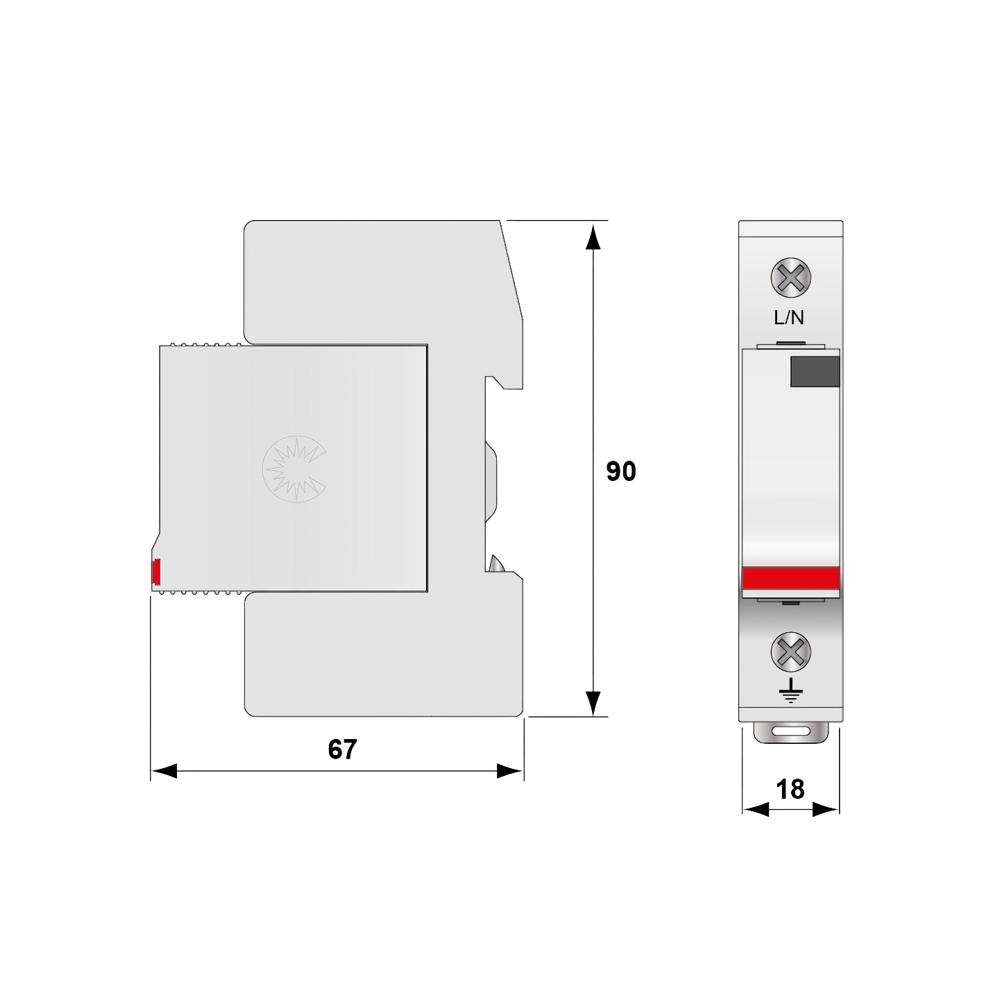

• Компактность и универсальность монтажа — корпус шириной всего 18 мм (1 модуль) устанавливается на стандартную DIN-рейку 35 мм, экономя место в распределительном щите.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Class II)
• Количество полюсов: 1 (1P)
• Схема защиты: (1+0) — L/PE
• Номинальное напряжение сети (Un): 230/400 В AC
• Максимальное рабочее напряжение (Uc): 280 В AC
• Номинальный ток разряда (In) (8/20 мкс): 20 кА
• Максимальный ток разряда (Imax) (8/20 мкс): 40 кА
• Уровень защиты (Up) при In: ≤ 1.5 кВ
• Допустимый ток короткого замыкания (Isccr): 25 кА
• Тип присоединения: Винтовые зажимы (2.5 — 25 мм²)
• Диапазон рабочих температур: от -40°C до +85°C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
