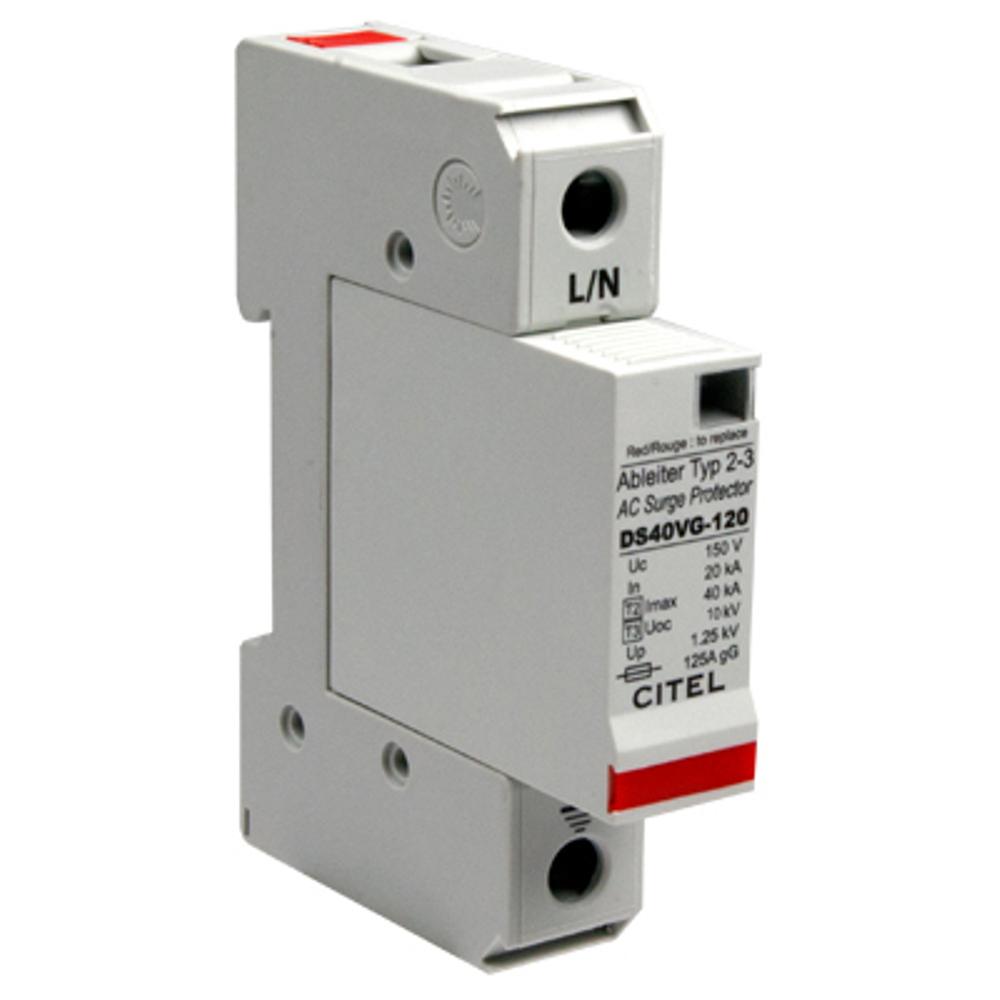

Устройство защиты от импульсных перенапряжений CITEL DS41-120 (артикул 3316011) — это однополюсный УЗИП типа 2, предназначенный для защиты однофазных сетей переменного тока от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается на вводе электроустановки и обеспечивает надёжное ограничение напряжения до безопасного для электрооборудования уровня, отводя энергию импульса на заземление.
В основе работы УЗИП лежит высокоэнергетический варистор (MOV), заключённый в сменный модуль. При возникновении импульса перенапряжения варистор резко снижает своё сопротивление, шунтируя избыточную энергию на землю и ограничивая напряжение на защищаемом оборудовании. Устройство выполнено в виде вставного модуля, устанавливаемого на DIN-рейку 35 мм (EN 60715), что позволяет быстро заменять отработавший модуль без демонтажа всего устройства. Подключение к сети осуществляется через винтовые клеммы сечением 2,5–25 мм² или через шину. УЗИП совместим с сетями 120/208 В и поддерживает режимы подключения L/N или N/PE, обеспечивая защиту в общем и дифференциальном режимах. Внутренний термопредохранитель и система терморазъединения гарантируют безопасное отключение от сети при перегреве или исчерпании ресурса варистора.
Области применения
- Защита вводов однофазных сетей 120/208 В в жилых, коммерческих и промышленных зданиях
- Защита чувствительного электронного оборудования: компьютеров, серверов, систем связи и управления
- Установка в распределительных щитах на вводе после счётчика электроэнергии
- Защита систем освещения, систем безопасности и автоматизации зданий
- Применение в составе многоступенчатых систем защиты совместно с УЗИП типа 1 и типа 3
Ключевые особенности
- Тип 2 (класс C) — защита от импульсных перенапряжений средней интенсивности
- Сменные модули для каждой фазы — быстрая замена без отключения всей системы
- Визуальная индикация состояния (механический индикатор) и опциональная дистанционная сигнализация
- Высокие характеристики: In = 20 кА, Imax = 40 кА на полюс
- Соответствие международным стандартам IEC 61643-11, EN 61643-11, UL1449 ed.5
- Компактный вставной модуль на DIN-рейку 35 мм
Технические характеристики
- Тип УЗИП: 2
- Сеть: 120/208 В, Un = 120 В перем. тока
- Максимальное рабочее напряжение: Uc = 150 В перем. тока
- Номинальный разрядный ток (8/20 мкс): In = 20 кА
- Максимальный разрядный ток (8/20 мкс): Imax = 40 кА на полюс
- Уровень защиты при In: Up = 0,9 кВ
- Остаточное напряжение при 5 кА: Up-5kA = 0,6 кВ
- Допустимый ток короткого замыкания: Isccr = 25 000 А
- Режимы подключения: L/N или N/PE; защита в общем или дифференциальном режиме
- Технология: металлооксидный варистор (MOV)
- Конфигурация: однофазная, 1 полюс
- Индикация отключения: 1 механический индикатор
- Сменный модуль: DSM40-120
- Дистанционная сигнализация: опция DS41S-120 (перекидной контакт)
- Материал корпуса: термопласт UL94 V-0
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Подключение: винтовые клеммы 2,5–25 мм² или шина
- Вес: 0,095 кг
- Стандарты: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
- Сертификация: CSA / EAC / UL
- Артикул: 3316011
