УЗИП переменного тока серии DS

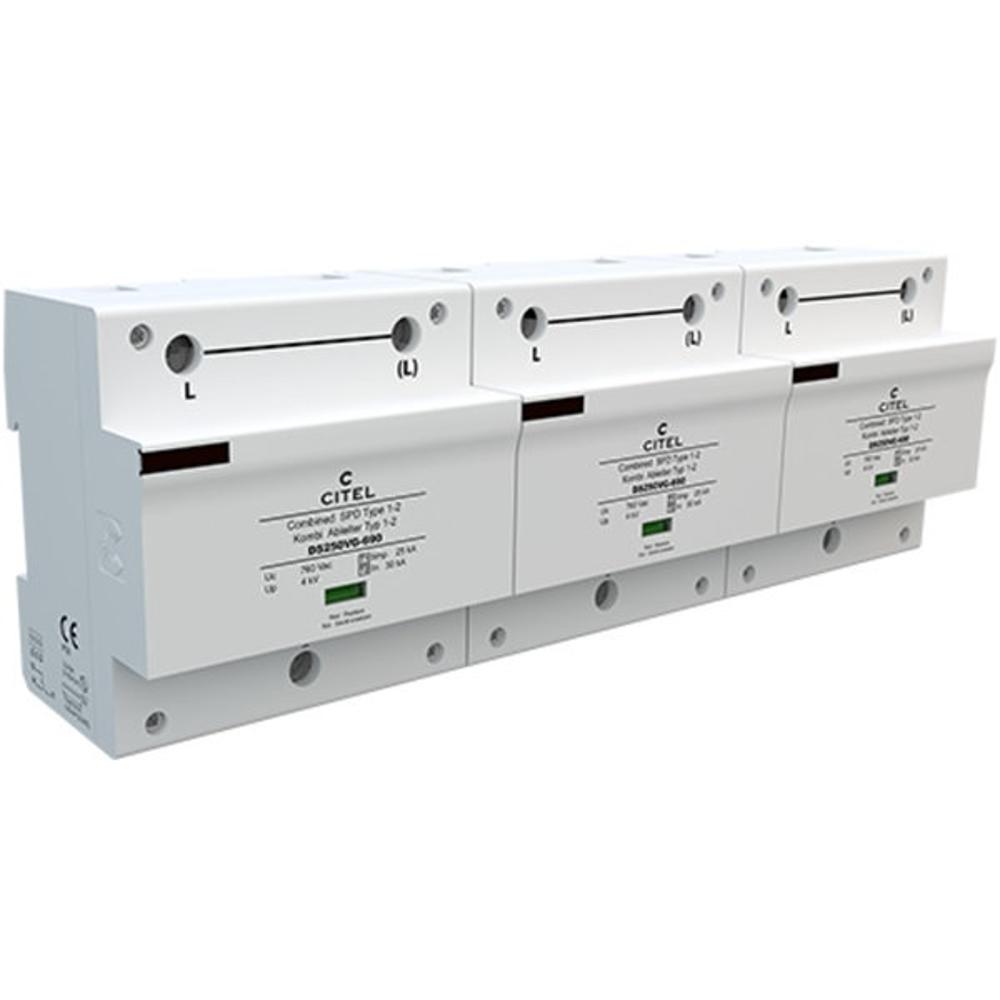

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS253VG-690 (3957)

Не знаете, какая модель подходит?

Артикул: 3957
Цена товара:
150 045 ₽
Общая цена:
150 045 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 1+2 для защиты оборудования сетей 400/690 В от прямых ударов молнии и коммутационных перенапряжений. Технология VG Technology™ (MOV+GSG), импульсный ток 25 кА (10/350 мкс), уровень защиты 4 кВ, отсутствие сопровождающего тока. Монтаж на DIN-рейку, индикация и дистанционная сигнализация.

Описание

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS253VG-690 (артикул 3957) — это однополюсный ограничитель перенапряжений типа 1+2, предназначенный для защиты электрооборудования от прямых ударов молнии и коммутационных перенапряжений в трёхфазных сетях с номинальным напряжением 400/690 В. Устройство обеспечивает надёжное отведение импульсных токов молнии и ограничение перенапряжений до безопасного для оборудования уровня, защищая как фазные проводники, так и цепи относительно земли (общий и дифференциальный режимы защиты).

В основе работы УЗИП лежит фирменная технология VG Technology™, объединяющая высокоэнергетический варистор (MOV) и специальный газовый разрядник (GSG), дополненные термопредохранителем и системой термоотключения. Такое сочетание обеспечивает низкий уровень остаточного напряжения (Up = 4 кВ при In) и отсутствие сопровождающего тока (If = None), что критически важно для сетей с высоким напряжением. Устройство подключается по схеме L/PE (фазный проводник — защитное заземление) и может применяться в сетях систем TN-C и IT. Моноблочный сборный корпус устанавливается на стандартную симметричную DIN-рейку 35 мм (EN 60715), а подключение выполняется винтовыми зажимами под провод сечением от 6 до 35 мм² (до 50 мм² для гибкого провода). Устройство оснащено механическим индикатором срабатывания и выходом на перекидной контакт для дистанционной сигнализации о срабатывании.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных объектов с сетями 400/690 В
  • Защита оборудования в сетях с системой заземления TN-C и IT (в том числе изолированная нейтраль)
  • Защита ответственных потребителей: трансформаторных подстанций, насосных станций, систем автоматики и телемеханики
  • Применение в составе многоступенчатых систем защиты (координация с УЗИП типа 2 и 3)
  • Защита оборудования на объектах с повышенными требованиями к молниезащите: нефтегазовый комплекс, энергетика, инфраструктура связи

Ключевые особенности

  • Тип 1+2 (класс I+II) — защита от прямых ударов молнии и коммутационных перенапряжений
  • Технология VG Technology™ (MOV + GSG) — низкое остаточное напряжение и отсутствие сопровождающего тока
  • Высокий импульсный ток молнии Iimp = 25 кА на полюс (10/350 мкс), суммарный Itotal = 75 кА
  • Встроенная термозащита с механическим индикатором срабатывания и дистанционной сигнализацией (перекидной контакт)
  • Моноблочный сборный корпус, монтаж на DIN-рейку 35 мм, материал корпуса UL94 V-0

Технические характеристики

  • Тип УЗИП: 1+2 (класс I+II)
  • Номинальное напряжение сети (Un): 690 В AC, 400/690 В AC (3-фазная сеть)
  • Максимальное рабочее напряжение (Uc): 760 В AC
  • Система заземления: TN-C, IT
  • Номинальный разрядный ток (In, 8/20 мкс): 30 кА
  • Максимальный разрядный ток (Imax, 8/20 мкс): 100 кА на полюс
  • Импульсный ток молнии (Iimp, 10/350 мкс): 25 кА на полюс; суммарный (Itotal): 75 кА
  • Уровень защиты (Up, L/PE при In): 4 кВ; остаточное напряжение при 5 кА: 2,6 кВ
  • Удельная энергия на полюс (W/R, 10/350 мкс): 156 кДж/Ом
  • Допустимый ток короткого замыкания (Isccr): 50 000 А
  • Ток утечки на землю (Ipe): отсутствует; сопровождающий ток (If): отсутствует
  • Стойкость к временным перенапряжениям (TOV): 1050 В AC (5 с), 1350 В AC (120 мин)
  • Максимальный ток нагрузки при последовательном включении (IL): 100 А
  • Способ подключения: винтовые зажимы 6–35 мм² (50 мм² гибкий)
  • Режимы защиты: общий/дифференциальный (L/PE)
  • Индикация: 1 механический индикатор на полюс; дистанционная сигнализация — перекидной контакт
  • Степень защиты: IP20; рабочий диапазон температур: от −40 до +85 °C
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715); материал корпуса: термопласт UL94 V-0
  • Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.5; сертификация: EAC
  • Артикул: 3957

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 760
Iimp(10/350), имп. ток на полюс, кА 25
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
