УЗИП переменного тока серии DS

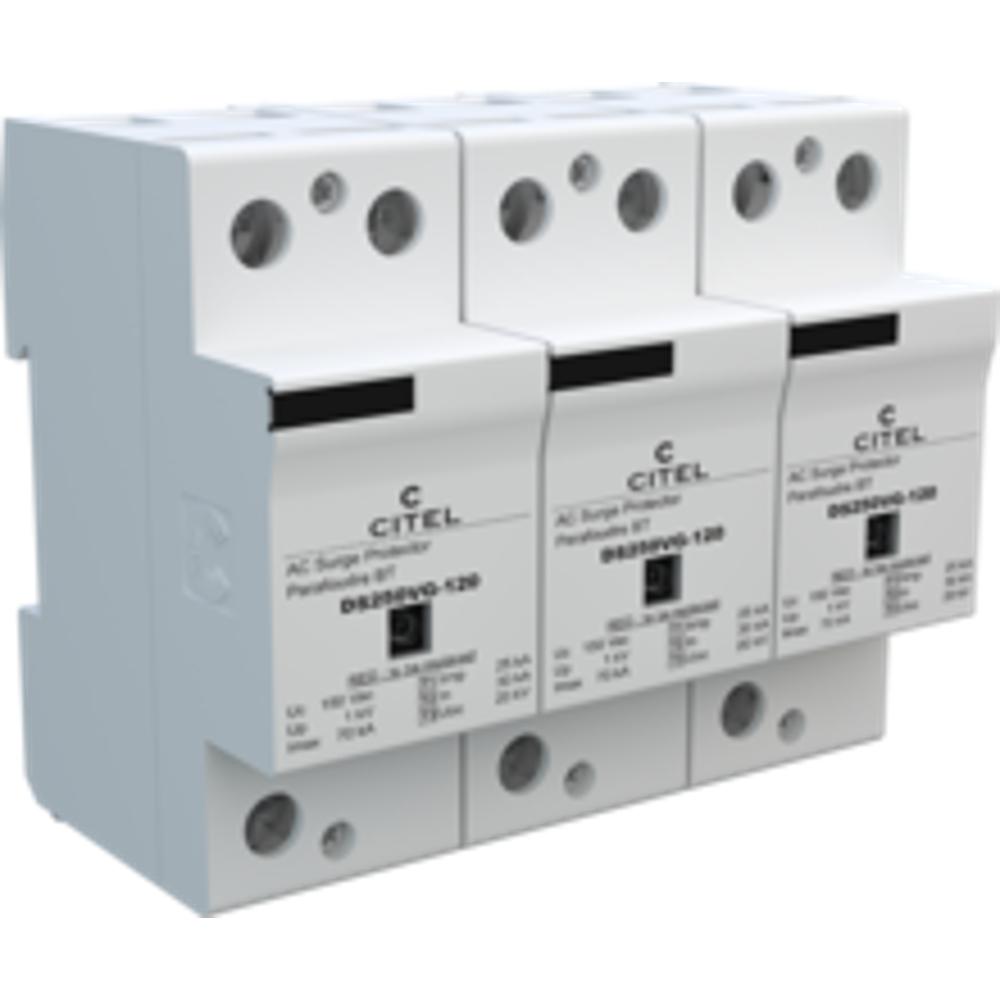

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS253VG-120 (3959)

Не знаете, какая модель подходит?

Артикул: 3959
Цена товара:
154 538 ₽
Общая цена:
154 538 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 1+2+3 для трёхфазных сетей 120/208 В (TNC). Импульсный ток 25 кА (10/350 мкс), общий до 75 кА, остаточное напряжение 1 кВ. VG-технология MOV+GSG без сопровождающего тока, термозащита, индикатор и дистанционная сигнализация. Монтаж на DIN-рейку.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS253VG-120 (артикул 3959) — это высокоэффективный ограничитель перенапряжений типа 1+2+3, предназначенный для защиты трёхфазных электрических сетей 120/208 В от грозовых разрядов и коммутационных перенапряжений. Устройство обеспечивает надёжную защиту электрооборудования от опасных импульсных токов величиной до 25 кА (форма волны 10/350 мкс) на полюс, что делает его незаменимым решением для объектов с повышенными требованиями к электробезопасности.

В основе работы УЗИП CITEL DS253VG-120 лежит уникальная VG™-технология, объединяющая высокоэнергетический варистор (MOV) и специальный газовый разрядник (GSG). Такая комбинация обеспечивает низкое остаточное напряжение (Up = 1 кВ) и отсутствие сопровождающего тока, что гарантирует безопасную и стабильную работу даже при длительных перенапряжениях. Устройство выполнено в моноблочном сборном корпусе на 3 полюса (схема 3+0), устанавливается на стандартную DIN-рейку 35 мм и подключается через винтовые клеммы сечением 6–35 мм². УЗИП совместим с сетями типа TNC и оснащён встроенным термозащитным отключением, механическим индикатором состояния и дистанционной сигнализацией на перекидном контакте.

Области применения

  • Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов промышленных и коммерческих объектов.
  • Обеспечение безопасности электрооборудования в трёхфазных сетях 120/208 В с системой заземления TNC.
  • Защита систем электроснабжения ответственных объектов: серверных, центров обработки данных, медицинских учреждений.
  • Применение в составе комплексных систем молниезащиты зданий и сооружений (I и II уровень защиты).
  • Защита телекоммуникационного и промышленного оборудования, чувствительного к импульсным помехам.

Ключевые особенности

  • Тип 1+2+3 по классификации IEC 61643-11 — универсальное решение для всех уровней защиты.
  • Импульсный ток на полюс Iimp = 25 кА (10/350 мкс), общий разрядный ток до 75 кА.
  • Максимальный разрядный ток Imax = 70 кА (8/20 мкс) на полюс.
  • VG™-технология (MOV + GSG) — низкое остаточное напряжение и отсутствие сопровождающего тока.
  • Встроенный терморасцепитель, механический индикатор и дистанционная сигнализация неисправности.
  • Устойчивость к временным перенапряжениям (TOV): 180 В в течение 5 с и 230 В в течение 120 мин.

Технические характеристики

  • Тип УЗИП: 1+2+3
  • Номинальное напряжение сети (Un): 120 В перем. тока
  • Максимальное рабочее напряжение (Uc): 150 В перем. тока
  • Система заземления: TNC
  • Номинальный разрядный ток (In, 8/20 мкс): 30 кА
  • Максимальный разрядный ток (Imax, 8/20 мкс): 70 кА на полюс
  • Импульсный ток молнии (Iimp, 10/350 мкс): 25 кА на полюс
  • Общий импульсный ток молнии (Itotal, 10/350 мкс): 75 кА
  • Уровень защиты (Up L/PE при In): 1 кВ
  • Остаточное напряжение (Up-in при In): 0,7 кВ
  • Допустимый ток короткого замыкания (Isccr): 50 000 А
  • Способ подключения: винтовые клеммы 6–35 мм² / шина
  • Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
  • Степень защиты: IP20
  • Рабочая температура: от -40 до +85 °C
  • Материал корпуса: термопласт UL94 V-0
  • Соответствие стандартам: IEC 61643-11 / EN 61643-11 / UL1449 ed.5
  • Артикул: 3959

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 150
Iimp(10/350), имп. ток на полюс, кА 25
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
