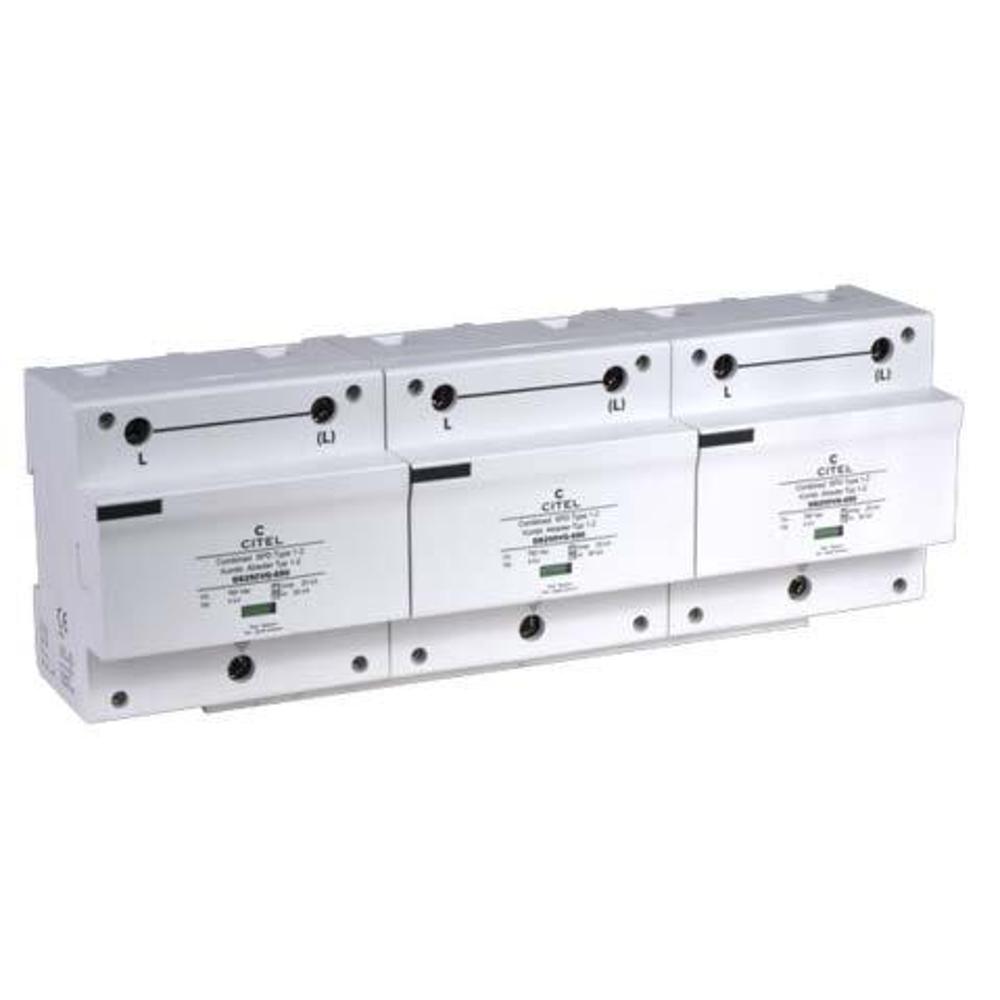

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS253VG-1000 (395701)

Не знаете, какая модель подходит?

Артикул: 395701
Цена товара:
154 133 ₽
Общая цена:
154 133 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП типа 1+2+3 для трёхфазных сетей 1000 В AC (TN-C/IT). Гибридная технология VG (MOV+GSG), Iimp 25 кА на полюс, In 30 кА, Up 4,0 кВ. Защита от прямых ударов молнии и коммутационных перенапряжений. Термоотключение, индикатор, дистанционная сигнализация. DIN-рейка.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS253VG-1000 (артикул 395701) — это высокоэффективный ограничитель перенапряжений типа 1+2+3, предназначенный для защиты трёхфазных электрических сетей с номинальным напряжением 900 В и максимальным рабочим напряжением 1000 В переменного тока. Устройство обеспечивает надёжную защиту электрооборудования от прямых ударов молнии, коммутационных перенапряжений и импульсных помех, отводя опасные токи на землю и ограничивая уровень напряжения до безопасных значений. Применяется в системах TN-C и IT, где требуется защита от мощных импульсных воздействий.

В основе работы УЗИП лежит гибридная технология VG, объединяющая высокоэнергетический варистор (MOV) и специальный газовый разрядник (GSG), а также встроенный термопредохранитель (Ft) и систему термического отключения (t°). Такая комбинация обеспечивает низкий уровень остаточного напряжения (Up = 4,0 кВ при In) и способность выдерживать значительные импульсные токи: номинальный разрядный ток In = 30 кА (8/20 мкс), максимальный импульсный ток Iimp = 25 кА на полюс (10/350 мкс), общий ток молнии до 75 кА. Устройство имеет три полюса, моноблочный сборный корпус, устанавливается на DIN-рейку 35 мм (EN 60715) и подключается винтовыми зажимами для проводников сечением 6–35 мм² (до 50 мм² гибких). Оснащено механическим индикатором отключения и дистанционной сигнализацией неисправности через перекидной контакт. Соответствует стандартам IEC 61643-11, EN 61643-11 и UL1449 ed.5.

Области применения

  • Защита трёхфазных сетей 1000 В AC в системах TN-C и IT на вводе в здание или распределительных щитах.
  • Промышленные объекты с высоким риском прямых ударов молнии: подстанции, насосные станции, компрессорные.
  • Телекоммуникационные и IT-инфраструктуры, требующие защиты от импульсных перенапряжений.
  • Системы электроснабжения с номинальным напряжением 900 В и максимальным рабочим 1000 В AC.
  • Установка в качестве первой ступени защиты (тип 1+2+3) в многоуровневых системах координации УЗИП.

Ключевые особенности

  • Гибридная технология VG (MOV + GSG) для эффективного ограничения перенапряжений.
  • Высокие разрядные характеристики: Iimp = 25 кА на полюс, In = 30 кА, Imax = 60 кА.
  • Низкое остаточное напряжение: Up = 4,0 кВ при In, 2,6 кВ при 5 кА.
  • Встроенное термическое отключение и механический индикатор состояния.
  • Дистанционная сигнализация неисправности через перекидной контакт.
  • Широкий диапазон рабочих температур: от -40 до +85 °C.
  • Соответствие международным стандартам IEC, EN и UL.

Технические характеристики

  • Тип УЗИП: 1+2+3
  • Сеть: 1000 В, 3-фазная, TN-C / IT
  • Номинальное напряжение Un: 900 В
  • Максимальное рабочее напряжение Uc: 1000 В AC
  • Номинальный разрядный ток In (8/20 мкс): 30 кА
  • Максимальный разрядный ток Imax (8/20 мкс): 60 кА на полюс; 180 кА суммарно
  • Импульсный ток молнии Iimp (10/350 мкс): 25 кА на полюс; 75 кА суммарно
  • Уровень защиты Up при In: 4,0 кВ
  • Остаточное напряжение при 5 кА: 2,6 кВ
  • Максимальный ток нагрузки IL: 100 А
  • Допустимый ток короткого замыкания Isccr: 50 000 А
  • Степень защиты: IP20
  • Материал корпуса: термопласт UL94 V-0
  • Подключение: винтовые зажимы 6–35 мм² (50 мм² гибкий)
  • Монтаж: DIN-рейка 35 мм (EN 60715)
  • Габариты: 15 TE, DIN 43880
  • Рабочая температура: -40…+85 °C

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 3P (3+0)
Система заземления TNC
Uc AC, макс. рабочее напр., В 1000
Uc DC, макс. рабочее напр., В 255
Iimp(10/350), имп. ток на полюс, кА 25
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
