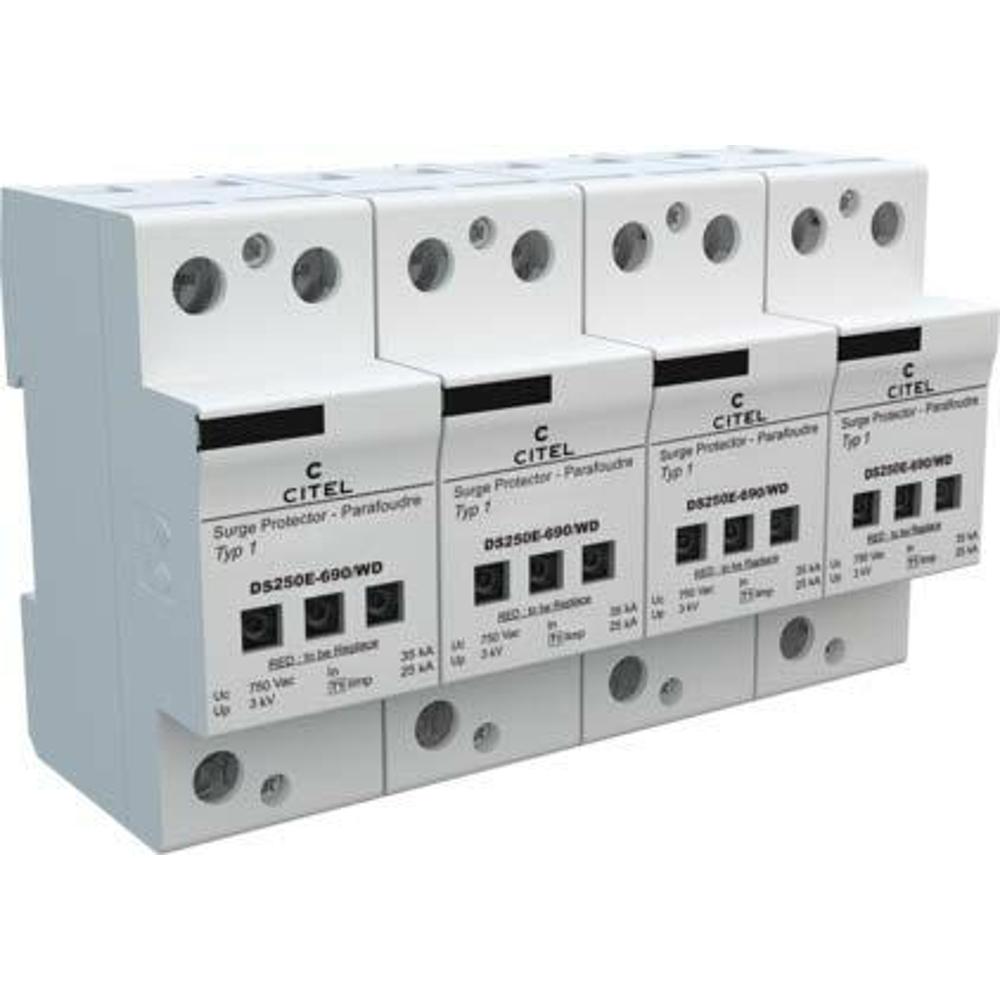

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS253E-690/WD (арт. 30143625) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты электрооборудования в трехфазных сетях с номинальным напряжением 400/690 В. Основная функция устройства — отведение опасных импульсных токов молнии и коммутационных перенапряжений, обеспечивая надежную защиту как от прямых ударов молнии (Iimp 25 кА), так и от индуцированных перенапряжений (In 35 кА). Благодаря низкому уровню защитного напряжения (Up ≤ 3,0 кВ) и встроенной системе дистанционной сигнализации, данный УЗИП гарантирует безопасность и непрерывность работы критически важного оборудования.
В основе DS253E-690/WD лежит технология высокоэнергетических варисторов (MOV), работающих в схеме 3+1-Y (три полюса + нейтраль с газоразрядником). Устройство не потребляет ток утечки на землю (Ipe = None) и не генерирует сопровождающий ток (If = None), что исключает ложные срабатывания автоматики. УЗИП предназначено для установки в распределительных щитах на DIN-рейку 35 мм (EN 60715) и подключается винтовыми зажимами (сечение провода от 6 до 35 мм², гибкий до 50 мм²). Модель совместима с системами заземления TN-C, TN-S и IT, а также требует установки последовательного предохранителя типа gG на 125 А и автоматического выключателя типа «S» или с задержкой срабатывания.
Области применения
- Защита вводно-распределительных устройств (ВРУ) и главных распределительных щитов (ГРЩ) в промышленных и административных зданиях.
- Обеспечение грозозащиты для систем телекоммуникаций, серверных и центров обработки данных (ЦОД).
- Установка в системах автоматизации, управления технологическими процессами и АСУ ТП.
- Защита оборудования в сетях с напряжением 690 В (например, электродвигатели, насосные станции, компрессоры).
- Применение в системах наружного освещения, светофорных объектах и рекламных конструкциях.
Ключевые особенности
- Комбинированный тип 1+2+3: объединяет защиту от прямого удара молнии (10/350 мкс) и коммутационных перенапряжений (8/20 мкс) в одном корпусе.
- Высокая пропускная способность: импульсный ток Iimp = 25 кА на полюс, номинальный ток In = 35 кА, максимальный Imax = 140 кА.
- Низкий уровень защиты (Up): остаточное напряжение не превышает 3,0 кВ, что безопасно для современного чувствительного оборудования.
- Встроенная диагностика: 4 механических индикатора состояния и сухой контакт для дистанционной сигнализации отключения.
- Термозащита и стойкость к перенапряжениям: внутренний терморазмыкатель и способность выдерживать временные перенапряжения (TOV) до 1160 В (5 сек) и 1540 В (120 мин) без разрушения.
Технические характеристики
- Тип SPD: 1+2 (IEC 61643-11 / EN 61643-11)
- Номинальное напряжение сети (Un): 690 В AC (400/690 В)
- Максимальное рабочее напряжение (Uc): 760 В AC
- Импульсный ток (Iimp) 10/350 мкс: 25 кА на полюс
- Номинальный разрядный ток (In) 8/20 мкс: 35 кА
- Максимальный разрядный ток (Imax) 8/20 мкс: 140 кА
- Уровень защиты (Up) L/PE при In: ≤ 3,0 кВ
- Ток короткого замыкания (Isccr): 50 000 А
- Схема подключения: 3+1-Y (L1, L2, L3, N, PE)
- Сечение подключаемых проводников: 6–35 мм² (гибкий до 50 мм²)
- Степень защиты корпуса: IP20 (установка внутри помещений)
- Диапазон рабочих температур: от -40°C до +85°C
- Материал корпуса: термопластик UL94 V-0 (самозатухающий)
- Габаритные размеры: 4 модуля (ширина 72 мм) — см. диаграмму производителя
- Артикул: 30143625
