Ключевые особенности

  • Тип 1+2+3
  • Iimp 25 кА на полюс
  • Низкое остаточное напряжение
  • Технология VG
  • Нулевой ток утечки
  • Устойчивость к TOV
  • Монтаж на DIN-рейку

Документация

УЗИП переменного тока серии DS

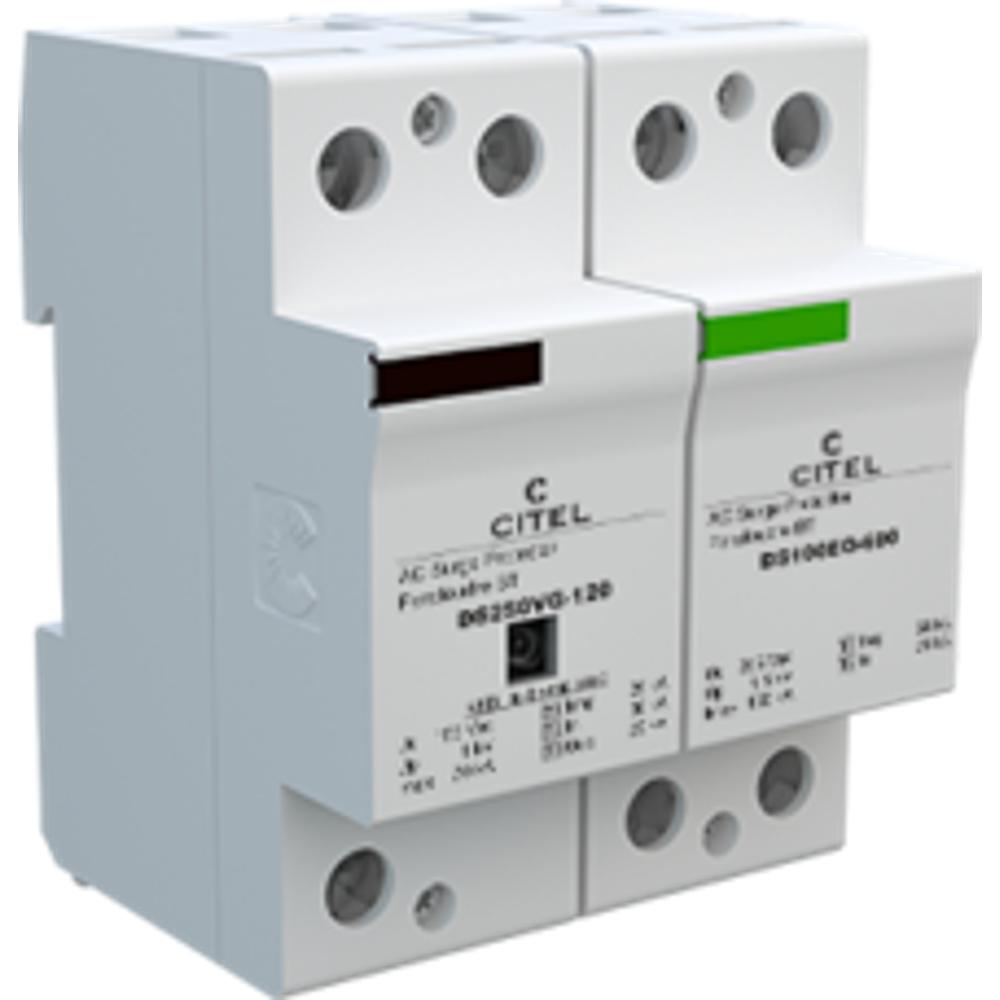

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS252VG-120/G (3960)

Артикул: 3960
Цена товара:
29 720 ₽
Общая цена:
29 720 ₽
Срок поставки: 3-5 недель
Краткое описание
Комбинированный УЗИП Тип 1+2+3 для защиты электрооборудования в сетях 120/208 В. Выполнен по схеме 1+1, отводит импульсные токи до 25 кА (10/350 мкс) на полюс. Запатентованная VG™-технология (гибрид варистора и газового разрядника) обеспечивает нулевой ток утечки и устойчивость к временным перенапряжениям. Низкий уровень защиты Up = 1,0 кВ. Монтаж на DIN-рейку, встроенный индикатор состояния и контакт дистанционной сигнализации.

Описание

Устройство защиты от импульсных перенапряжений CITEL DS252VG-120/G (артикул 3960) представляет собой комбинированный ограничитель перенапряжений класса Тип 1+2+3, предназначенный для защиты электрооборудования в низковольтных сетях переменного тока. Данная модель, выполненная по схеме 1+1 (фаза-нейтраль) на два полюса, способна отводить мощные грозовые разряды с импульсным током до 25 кА (форма 10/350 мкс) на полюс, одновременно обеспечивая защиту от коммутационных помех и высокочастотных наводок. Устройство гарантирует низкий уровень остаточного напряжения, что критически важно для сохранности чувствительной электроники.

В основе работы CITEL DS252VG-120/G лежит запатентованная VG™-технология, которая объединяет мощный варистор и газовый разрядник (GSG) в едином герметичном корпусе. Такая гибридная схема обеспечивает практически нулевой ток утечки, отсутствие сопровождающего тока и высокую устойчивость к временным перенапряжениям (TOV). Устройство монтируется на стандартную DIN-рейку 35 мм и подключается через винтовые зажимы (сечение до 35 мм²). Модель оптимизирована для работы в сетях 120/208 В и совместима с последовательной установкой УЗО типа «S» (селективного). Встроенный терморазмыкатель и плавкий предохранитель (тип gG до 315 А или внешний SFD-25) гарантируют надежное отключение при аварийных режимах.

Области применения

  • Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых, административных и промышленных зданиях.
  • Обеспечение бесперебойной работы телекоммуникационного оборудования, серверных и ЦОДов, подключенных к сетям 120/208 В.
  • Защита систем промышленной автоматики, АСУ ТП и контрольно-измерительных приборов от грозовых и коммутационных перенапряжений.
  • Применение в системах наружного освещения, светофорных объектах и рекламных конструкциях, подверженных прямым и близким ударам молнии.
  • Установка в щитах управления лифтовым оборудованием, системами вентиляции и кондиционирования.

Ключевые особенности

  • Трехклассная защита (Тип 1+2+3): Одно устройство заменяет три ступени защиты, экономя место в щите и упрощая проектирование.
  • Высокая пропускная способность: Выдерживает импульсный ток Iimp = 25 кА (10/350 мкс) и максимальный ток Imax = 70 кА (8/20 мкс) на полюс.
  • VG™-технология: Гибридная схема «варистор + газовый разрядник» обеспечивает нулевой ток утечки, отсутствие сопровождающего тока и устойчивость к временным перенапряжениям (TOV).
  • Низкое остаточное напряжение: Уровень защиты Up составляет всего 1.0 кВ при номинальном токе In, что гарантирует безопасность современной электроники.
  • Встроенная диагностика: Механический индикатор отключения и перекидной контакт дистанционной сигнализации позволяют оперативно контролировать состояние устройства.

Технические характеристики

  • Тип устройства: УЗИП Тип 1 + Тип 2 + Тип 3 (IEC 61643-11 / EN 61643-11 / ГОСТ Р 51992-2011)
  • Схема подключения: 1+1 (L-N + N-PE), 2 полюса
  • Максимальное рабочее напряжение (Uc): 150 В ac
  • Импульсный ток (Iimp) 10/350 мкс: 25 кА на полюс
  • Номинальный ток разряда (In) 8/20 мкс: 30 кА
  • Максимальный ток разряда (Imax) 8/20 мкс: 70 кА
  • Уровень защиты (Up) при In: 1.0 кВ
  • Остаточное напряжение (Up-5кA): 0.4 кВ
  • Максимальный ток нагрузки (IL): 100 А
  • Допустимый ток короткого замыкания (Isccr): 50 000 А
  • Диапазон рабочих температур: от -40°C до +85°C
  • Степень защиты корпуса: IP20
  • Материал корпуса: Термопластик UL94-V0

Характеристики

Электрические характеристики
Тип УЗИП 1+2+3
Тип напряжения AC
Схема УЗИП 1P+N (1+1)
Система заземления TN, TT
Uc AC, макс. рабочее напр., В 150
Uc DC, макс. рабочее напр., В 150
Iimp(10/350), имп. ток на полюс, кА 25
In(8/20), номин. ток разряда, кА 30
Imax(8/20), макс. ток разряда, кА 70
Механические характеристики
Технология VG (варистор + газовый разрядник)
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Температура эксплуатации -40...+85°C
Особенности Технология VG
Дистанционная cигнализация да
Стандарты
Производитель CITEL
