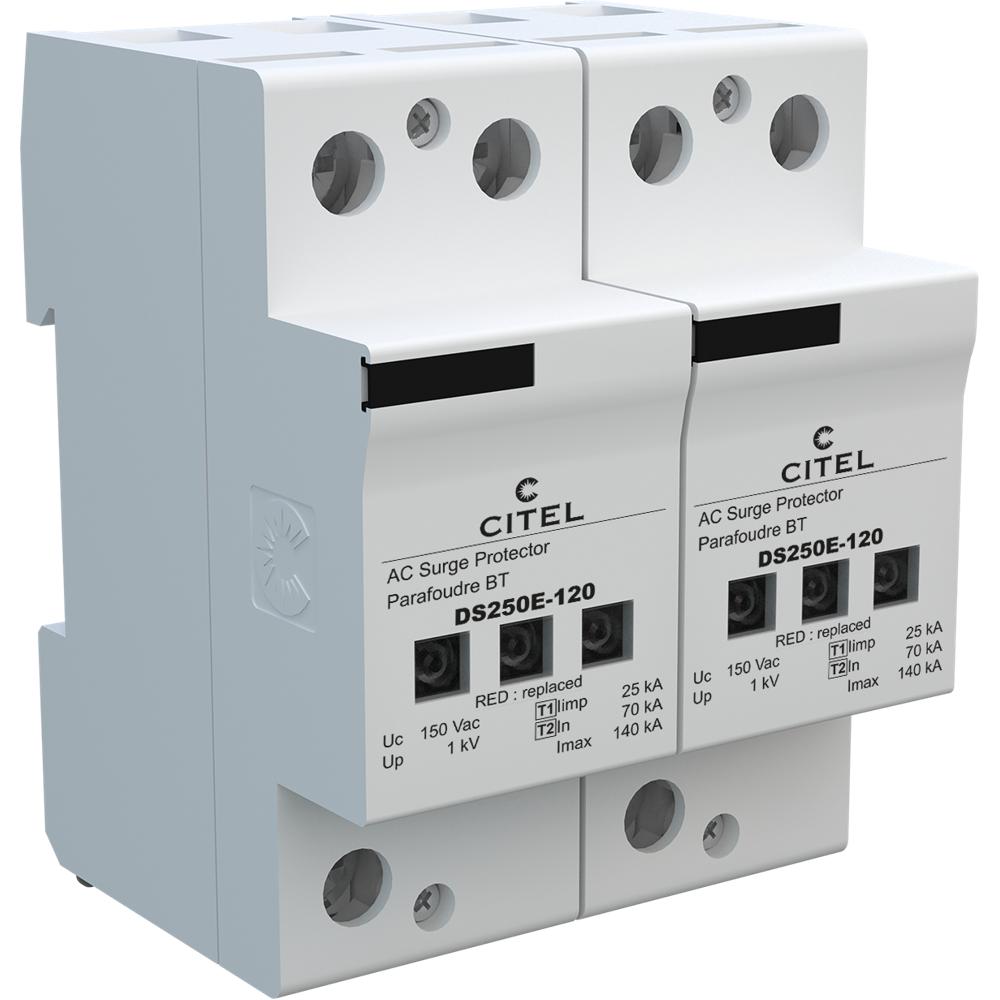

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS252E-120 (арт. 3951) представляет собой однополюсный ограничитель перенапряжений комбинированного типа 1+2, предназначенный для защиты электрооборудования в низковольтных сетях переменного тока. Основная функция устройства — отвод опасных импульсных токов молнии и коммутационных перенапряжений, обеспечивая надежную защиту подключенного оборудования от выхода из строя. Данная модель способна рассеивать импульсный ток молнии с формой волны 10/350 мкс до 25 кА на полюс, что соответствует требованиям к молниезащите на вводе в здание, и одновременно обеспечивает защиту от вторичных перенапряжений с током до 140 кА (8/20 мкс).
УЗИП CITEL DS252E-120 построено на мощной варисторной технологии с внутренним терморазмыкателем для автоматического отключения при перегрузке. Устройство предназначено для установки в однофазных сетях TN с номинальным напряжением 120/208 В и максимальным рабочим напряжением 150 В AC. Подключается к сети через винтовые зажимы, рассчитанные на сечение проводника от 6 до 35 мм², и монтируется на стандартную DIN-рейку 35 мм. Модель оснащена тремя механическими индикаторами состояния для визуального контроля работоспособности и встроенным перекидным контактом для дистанционной сигнализации об отключении, что позволяет интегрировать устройство в системы автоматизации здания.
Области применения
- Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) жилых, административных и промышленных зданий.
- Молниезащита и защита от импульсных перенапряжений в системах электроснабжения объектов с низковольтными сетями 120/208 В.
- Установка в щитах учета электроэнергии для защиты счетчиков и вводной автоматики.
- Применение в системах наружного освещения, телекоммуникационных узлах и других объектах, требующих высокой степени защиты от грозовых разрядов.
- Использование в качестве первой ступени защиты (Тип 1) в системах многоступенчатой координации УЗИП.
Ключевые особенности
- Комбинированный тип защиты Тип 1+2, объединяющий молниезащиту (10/350 мкс) и защиту от коммутационных перенапряжений (8/20 мкс).
- Высокая пропускная способность: Iimp = 25 кА, Imax = 140 кА на полюс.
- Встроенная система самодиагностики с тремя механическими индикаторами состояния и контактом дистанционной сигнализации.
- Наличие внутреннего терморазмыкателя для безопасного отключения варистора при аварийных режимах.
- Соответствие международным стандартам IEC 61643-11, EN 61643-11 и российскому ГОСТ Р 51992-2011.
Технические характеристики
- Тип устройства: УЗИП Тип 1 + 2 (однополюсное)
- Номинальное напряжение сети (UN): 120/208 В
- Максимальное рабочее напряжение (Uc): 150 В AC
- Импульсный ток молнии (Iimp) 10/350 мкс: 25 кА на полюс
- Максимальный ток разряда (Imax) 8/20 мкс: 140 кА на полюс
- Номинальный ток разряда (In) 8/20 мкс: 70 кА
- Уровень защиты (Up) при In: ≤ 1.0 кВ
- Остаточное напряжение (Up-5кА) @ 5 кA: 0.6 кВ
- Максимальный ток нагрузки (IL): 100 A
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Климатическое исполнение: Рабочая температура от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0
- Сечение подключаемых проводников: 6-35 мм² (винтовой зажим)
- Габаритные размеры: 36 x 90 x 67 мм (1 модуль)
