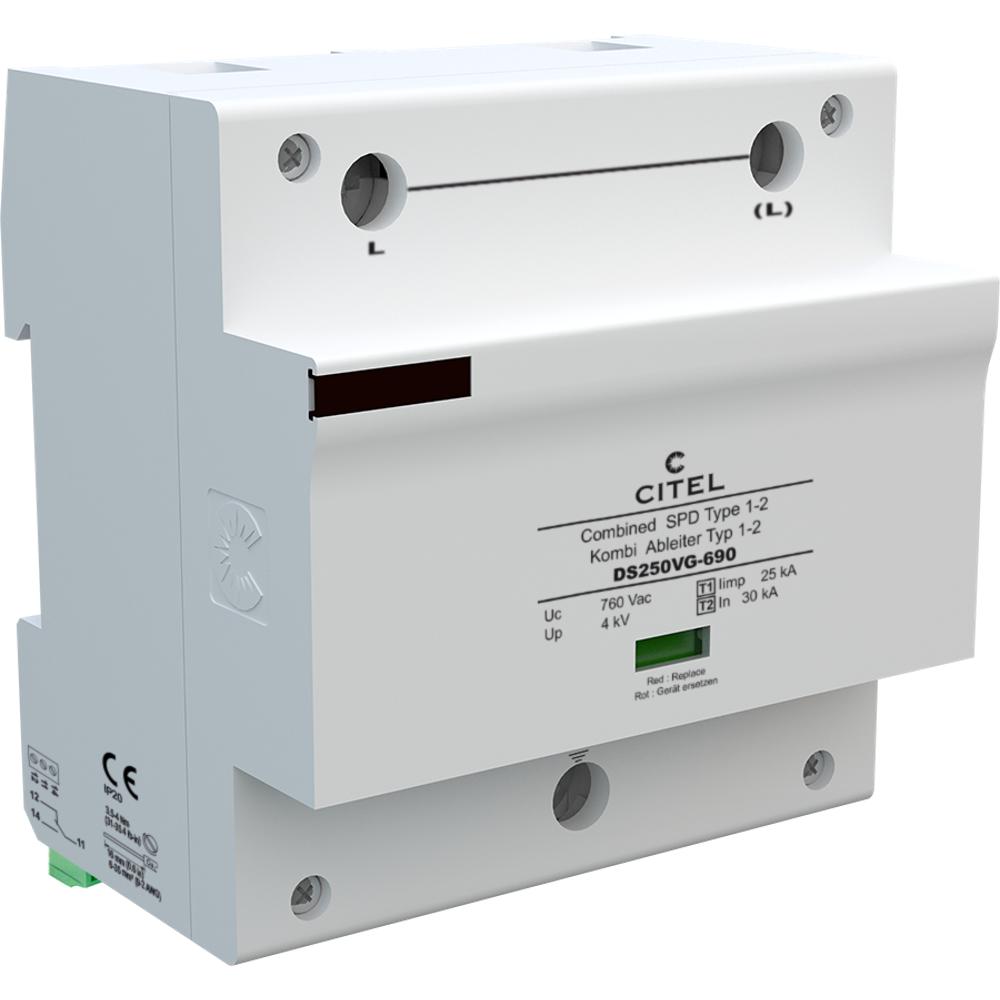

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS250VG-690 (артикул 63162) представляет собой мощный и универсальный однофазный ограничитель перенапряжений, объединяющий в себе функции Типа 1, Типа 2 и Типа 3. Основное назначение устройства — защита электрооборудования в низковольтных сетях переменного тока от разрушительного воздействия грозовых разрядов (прямых и индуктированных) и коммутационных перенапряжений. Благодаря комбинированному классу, этот УЗИП может устанавливаться как на вводе в здание (для отвода больших импульсных токов), так и в распределительных щитах для тонкой защиты чувствительной нагрузки.
Модель DS250VG-690 построена на передовой технологии VG (Voltage Gap), которая обеспечивает чрезвычайно низкий уровень защитного напряжения (Up) при высокой пропускной способности. Устройство способно отводить импульсный ток до 25 кА (Iimp) на полюс и выдерживать номинальный ток разряда 30 кА (In). Данный УЗИП предназначен для работы в трехфазных сетях с номинальным напряжением 400/690 В (фаза-фаза) и может быть подключен в конфигурациях L/N или L/PE. Устройство монтируется на стандартную DIN-рейку 35 мм и подключается через винтовые зажимы, рассчитанные на сечение провода до 35 мм² (до 50 мм² для ответвлений).
Области применения
- Промышленные объекты: Защита силовых щитов, частотных преобразователей, станков с ЧПУ и систем управления технологическими процессами в сетях 690 В.
- Коммерческая недвижимость: Установка в главных распределительных щитах (ГРЩ) торговых центров, офисных зданий и гостиниц для защиты дорогостоящего оборудования.
- Энергетика и инфраструктура: Применение на объектах альтернативной энергетики (ветрогенераторы, солнечные станции с напряжением 690 В), а также в насосных станциях и системах вентиляции.
- Системы безопасности: Защита линий питания систем видеонаблюдения, контроля доступа и пожарной сигнализации, подключенных к сетям с высоким напряжением.
- Телекоммуникации: Обеспечение бесперебойной работы базовых станций и серверного оборудования, чувствительного к скачкам напряжения.
Ключевые особенности
- Комбинированный тип 1+2+3: Обеспечивает полную защиту от прямых ударов молнии (Тип 1) до защиты чувствительного оборудования (Тип 3) в одном корпусе.
- Высокая пропускная способность: Импульсный ток Iimp = 25 кА и номинальный ток In = 30 кА гарантируют надежное отведение мощных разрядов.
- Низкий уровень защиты (Up): Напряжение защиты всего 4 кВ, что минимизирует риск пробоя изоляции защищаемого оборудования.
- Встроенная индикация и сигнализация: Механический индикатор состояния и выход на перекидной контакт для дистанционной сигнализации об отключении модуля.
- Термическая защита: Внутренний терморазмыкатель автоматически отключает устройство при его перегреве или выходе из строя, предотвращая аварийные ситуации.
Технические характеристики
- Тип УЗИП: 1+2+3 (IEC 61643-11 / EN 61643-11)
- Номинальное напряжение (Un): 690 В AC
- Максимальное рабочее напряжение (Uc): 760 В AC
- Импульсный ток (Iimp): 25 кА (10/350 мкс)
- Номинальный ток разряда (In): 30 кА (8/20 мкс)
- Максимальный ток разряда (Imax): 70 кА (8/20 мкс)
- Уровень защиты (Up): 4 кВ
- Допустимый ток короткого замыкания (Isccr): 50 000 A
- Конфигурация: 1-полюсный (1+0), моноблочный
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Сечение подключаемых проводников: 6 - 35 мм² (до 50 мм²)
