Устройство защиты от импульсных перенапряжений CITEL DS250VG-300 (артикул 2577) — это высокоэффективное моноблочное устройство, предназначенное для комплексной защиты однофазных и трехфазных электрических сетей переменного тока от разрушительных последствий грозовых и коммутационных перенапряжений. Оно выполняет функции УЗИП Типа 1, 2 и 3 в одном корпусе, обеспечивая полную многоуровневую защиту оборудования. Его ключевая задача — отведение импульсных токов с высокой энергией (до 25 кА по волне 10/350 мкс) и ограничение опасного для техники остаточного напряжения до безопасного уровня (Up = 1.5 кВ).

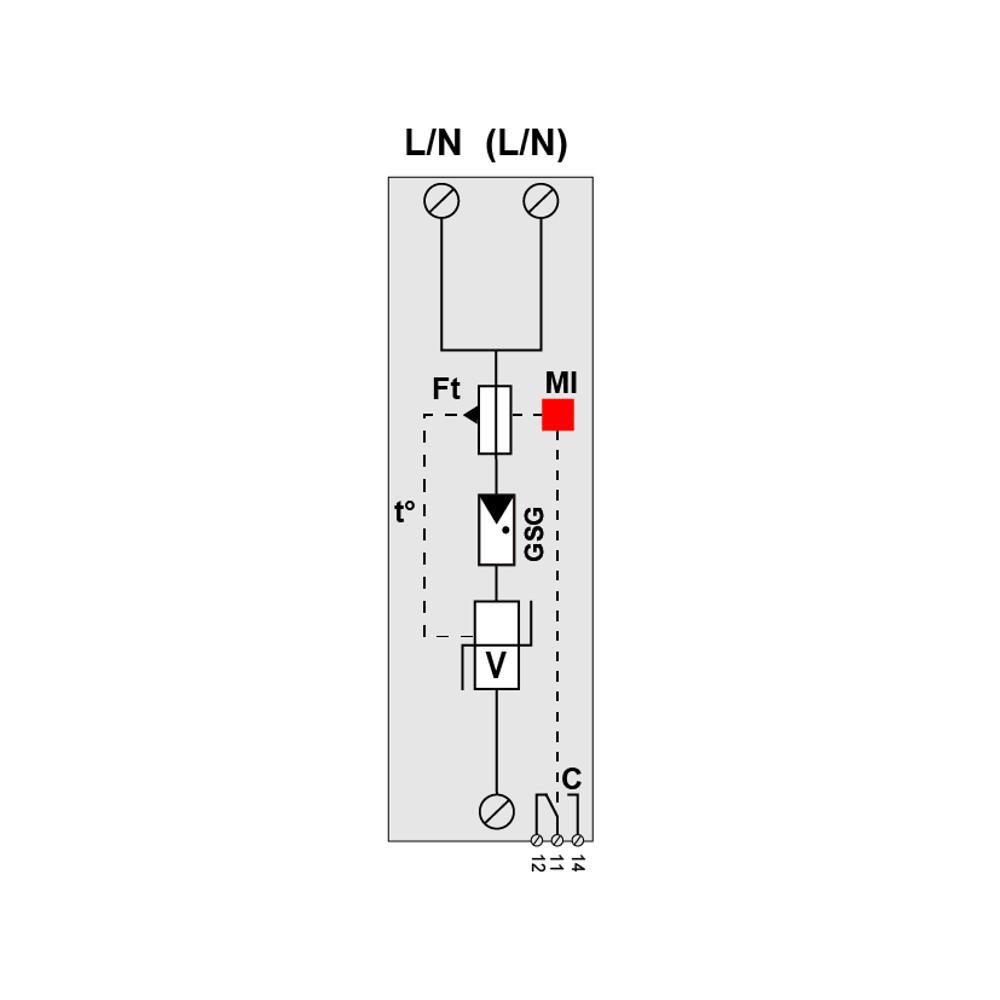

Устройство построено на запатентованной VG™-технологии, которая объединяет в единой схеме мощный газовый разрядник (GSG) и варистор (V). Газовый разрядник эффективно отводит токи с высокой энергией (грозовые разряды), а варистор обеспечивает быстрое ограничение коммутационных перенапряжений и низкий уровень защиты. Такая гибридная конструкция гарантирует высокую стойкость к импульсным воздействиям и оптимизирована для работы в условиях кратковременных перенапряжений (TOV) в сети. УЗИП предназначено для монтажа во вводно-распределительных устройствах (ВРУ, ГРЩ) на DIN-рейку 35 мм и подключается между фазой(L) и нейтралью(N) по схеме 1+0. Оно совместимо с сетями 230/400 В и оснащено механическим индикатором состояния, внутренним тепловым расцепителем и контактами для дистанционной сигнализации об отказе.
Области применения
- Защита вводных распределительных щитов (ВРУ, ГРЩ) жилых, коммерческих и промышленных зданий.
- Обеспечение безопасности чувствительного электронного оборудования: серверов, систем связи, медицинской и измерительной аппаратуры.
- Установка в качестве первой и второй ступени защиты в системах молниезащиты (УЗИП Тип 1+2).
- Применение в инфраструктуре зданий: насосные станции, системы вентиляции, лифтовое оборудование, освещение.
- Защита объектов с протяженными воздушными линиями ввода: коттеджи, АЗС, сельскохозяйственные и удаленные объекты.
Ключевые особенности
- Тройная защита в одном устройстве: совмещает функции УЗИП Типа 1, 2 и 3 (IEC 61643-11).
- VG™-технология: гибридная схема на основе газового разрядника и варистора для максимальной энергии поглощения и низкого Up.
- Высокая стойкость к импульсному току: Iimp 25 кА (10/350 мкс) и Imax 70 кА (8/20 мкс) на полюс.

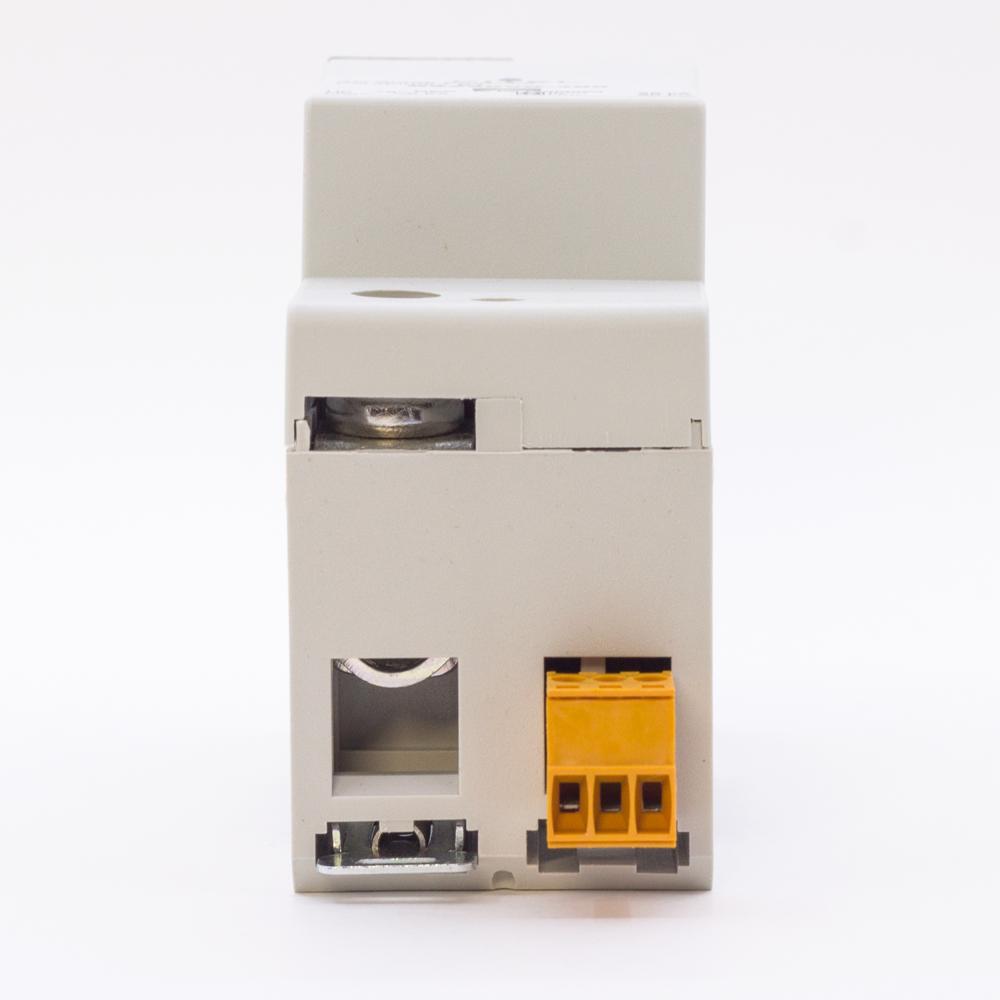

- Встроенный мониторинг состояния: механический индикатор (MI) и контакт (C) для дистанционной сигнализации.
- Надежная защита при отказе: внутренний терморазмыкатель и плавкий предохранитель обеспечивают безопасное отключение.
- Сертификация по международным стандартам: соответствует IEC/EN 61643-11, UL1449 ed.4, ГОСТ Р 51992-2011, имеет маркировку EAC.
Технические характеристики
- Тип УЗИП по ГОСТ/IEC: Тип 1 + 2 + 3
- Схема подключения: 1+0 (L-N)
- Номинальное напряжение сети: 230/400 В ~
- Макс. продолжительное рабочее напряжение Uc: 255 В ~
- Импульсный ток разряда (10/350 мкс) Iimp: 25 кА
- Максимальный ток разряда (8/20 мкс) Imax: 70 кА
- Уровень защиты при In Up: ≤ 1.5 кВ
- Остаточное напряжение Up (5 кА, 8/20 мкс): ≤ 0.6 кВ
- Допустимый ток короткого замыкания Isccr: 50 кА
- Максимальный ток нагрузки IL: 100 А
- Способ монтажа: DIN-рейка 35 мм
- Степень защиты корпуса: IP20
- Рабочая температура: от -40°C до +85°C

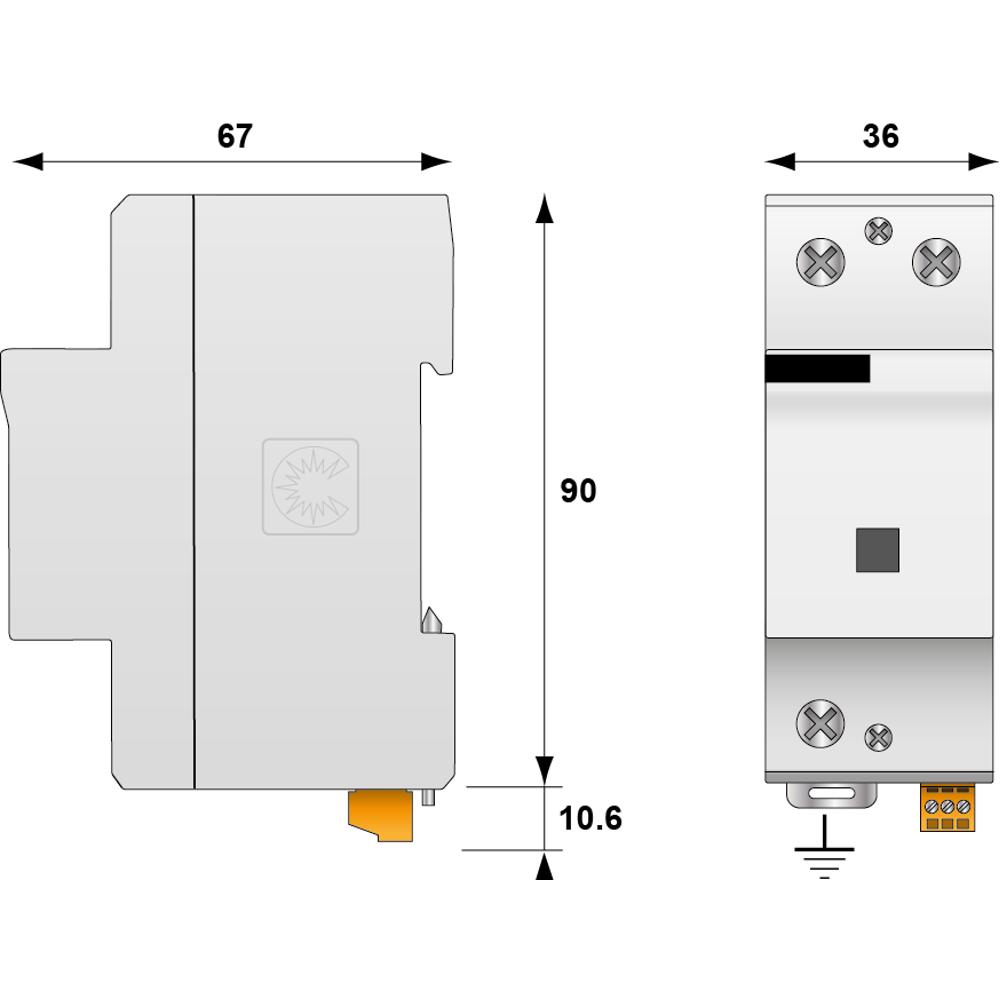

- Габаритные размеры (ШхВхГ): 72 x 90 x 67 мм
