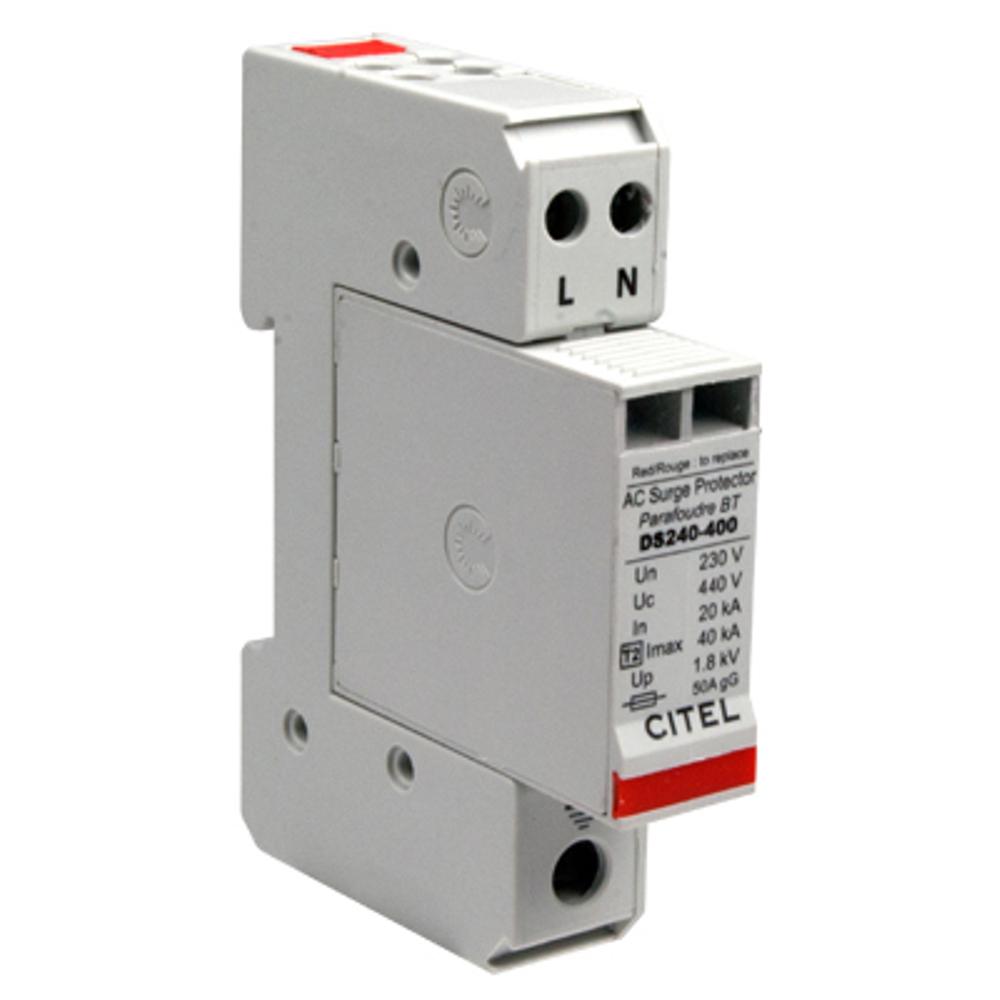

Устройство защиты от импульсных перенапряжений УЗИП CITEL DS240S-400/G (артикул 311431) представляет собой компактный однофазный ограничитель перенапряжений Тип 2, предназначенный для защиты электрооборудования в жилых, коммерческих и промышленных объектах от разрушительного воздействия грозовых и коммутационных импульсных перенапряжений. Данная модель обеспечивает надежную защиту как в общем (L/PE, N/PE), так и в дифференциальном (L/N) режимах, что делает ее универсальным решением для современных электрических сетей.

Устройство построено на базе мощного варистора (V) и газового разрядника (GSG), что гарантирует высокую энергетическую стойкость и быстродействие. Принцип работы основан на ограничении напряжения до безопасного уровня путем шунтирования импульсного тока на землю. УЗИП предназначен для установки в распределительных щитах на DIN-рейку (35 мм) и подключается через винтовые зажимы (1.5-10 мм² для L/N и 2.5-25 мм² для PE). Модель DS240S-400/G рассчитана на работу в сетях с конфигурацией нейтрали TT и TN (схема подключения L/N и N/PE) и номинальным напряжением 230 В, при этом максимальное рабочее напряжение Uc составляет 440 В AC, что позволяет использовать ее в сетях с повышенным напряжением.

Области применения

• Защита главных распределительных щитов (ГРЩ) и вводно-распределительных устройств (ВРУ) в жилых и административных зданиях.
• Обеспечение безопасности электронных систем управления, автоматики и контроллеров в промышленности.
• Защита телекоммуникационного оборудования, серверных и сетевых стоек.
• Применение в системах «умный дом» и инфраструктуре объектов коммерческой недвижимости (офисы, магазины, гостиницы).
• Установка в щитах учета и распределения для защиты дорогостоящей бытовой техники и осветительного оборудования.

Ключевые особенности

• Тип 2 (Класс II) — предназначен для установки на вводе в здание или в распределительных щитах, обеспечивая защиту от остаточных перенапряжений после грозозащиты Тип 1.
• Комбинированная защита (1+1) — реализует защиту как в общем (L/PE, N/PE), так и в дифференциальном (L/N) режимах, что критически важно для сетей TT и TN.
• Высокая пропускная способность — номинальный ток разряда (In) 20 кА и максимальный (Imax) 40 кА (форма импульса 8/20 мкс) гарантируют надежное поглощение мощных импульсов.
• Сменные модули — в случае выхода из строя (например, после сильного удара молнии) нет необходимости менять весь корпус, достаточно заменить защитный модуль (артикул DSM240-400), что сокращает время простоя и затраты.
• Дистанционная сигнализация — наличие перекидного контакта (опция, реализована в модели DS240S-400/G) позволяет передавать сигнал о неисправности на удаленный пульт или в систему диспетчеризации.
• Визуальная индикация — два механических индикатора на корпусе наглядно показывают состояние каждого защитного полюса (исправен/неисправен).

Технические характеристики

• Тип устройства: УЗИП Тип 2 (Класс II)
• Конфигурация: 1+1 (L/N и N/PE)
• Номинальное напряжение сети (Un): 230 В AC
• Максимальное рабочее напряжение (Uc): 440 В AC
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты (Up): 1.8 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Ток утечки при Uc (Ipe): < 1 мА
• Максимальный ток нагрузки (IL): 20 A
• Рекомендуемый предохранитель: gG 50 A
• Тип УЗО: Тип «S» или замедленное
• Дистанционная сигнализация: Перекидной контакт (опция)
• Сменный модуль: DSM240-400
• Монтаж: На DIN-рейку 35 мм (EN 60715)
• Рабочая температура: от -40 до +85 °C
• Класс защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0
• Соответствие стандартам: IEC 61643-11, EN 61643-11, ГОСТ Р 51992-2011
• Сертификаты: UL, CSA, EAC
